Шариковый подшипник BTM 80 ATN9/P4CDB

Подшипник BTM 80 ATN9/P4CDB — это импортный шариковый упорно-радиальный подшипник, двойной, обозначение основновного исполнения 80, размер 80*125*40.5 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 80 мм
Наружный диаметр: 125 мм
Ширина: 40.5 мм
Масса: 1.75 кг

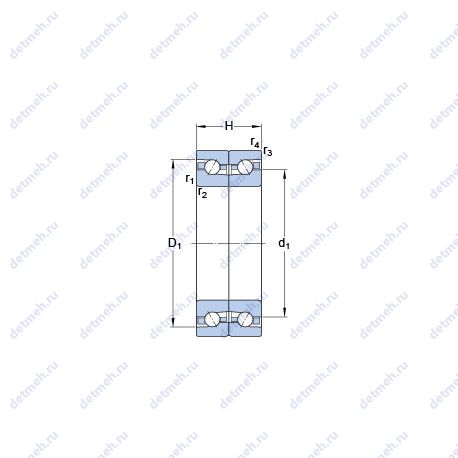

Подшипник BTM 80 ATN9/P4CDB чертеж — Чертеж подшипника BTM 80 ATN9/P4CDB

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BTM — Подшипник со штампованным наружным кольцом, с сепаратором, с открытыми концами. Суффикс CD — Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15° Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника BTM 80 ATN9/P4CDB

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер сопряженных деталей (ra max.) - 1 мм;
Преднатяг класса B - 900 н;
Преднатяг класса A - 300 н;
количество смазки Gref - 16 cm;
dn - 97.9 мм;
da min. - 86 мм;
rb max. - 0.6 мм;
Da max. - 121 мм;
r3.4 min. - 0.6 мм;
r1.2 min. - 1.1 мм;
Размер (d1) - 100.8 мм;
Размер (D1) - 113.7 мм;
H - 40.5 мм;
Граничная нагрузка по усталости (Pu) - 3.1 кн;
Размеры. мм - 80x125x40.5;

Пропускная способность:

Статическая осевая жесткость при преднатяге класса B - 380 н/мкм;
Статическая осевая жесткость при преднатяге класса A - 252 н/мкм;
Максимальная частота вращения в воздушно-масляной смазке - 9700 мм/мин;
Максимальная частота вращения в консистентной смазке - 7600 об/мин;
Статическая грузоподъемность (C0) - 73.5 кн;
Динамическая грузоподъемность (C) - 33.5 кн;

Классификация:

Нагрузка - осевая;
Основной тип - шариковый упорный;
Обозначение - btm 80 atn9/p4cdb;
Тела качения - шарики;

Габаритные и посадочные размеры:

Внутренний диаметр (d) - 80 мм;
Наружный диаметр (D) - 125 мм;
Масса - 1.75 кг;
Высота. мм - 40.5;
Внешний диаметр - 125 мм;
Внутренний диаметр - 80 мм;

В таблице приведены основные размеры подшипника BTM 80 ATN9/P4CDB, технические характеристики и номинальные значения.
