Шариковый подшипник BSD 3572 CG

Подшипник BSD 3572 CG — это импортный шариковый упорный подшипник, однорядный, обозначение основновного исполнения 3572, размер 35*72*15 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 35 мм
Наружный диаметр: 72 мм
Ширина: 15 мм
Масса: 0.3 кг

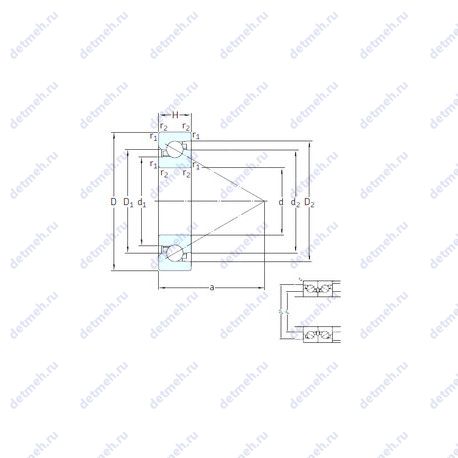

Подшипник BSD 3572 CG чертеж — Чертеж подшипника BSD 3572 CG

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BSD — Угол контакта α=60. Суффикс G — Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме)

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника BSD 3572 CG

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

Высота (H): 15 мм.
d (мм) Внутренний диаметр: 35
D (мм) Наружный диаметр: 72
m (кг) Масса: 0.3
H (мм) Высота профиля: 15
Масса: 0.3 кг
Внутренний диаметр: 35 мм
Внешний диаметр: 72 мм
Высота. мм: 15
Ширина наружной обоймы (C): 15 мм
Ширина (высота) (B): 15 мм.

Прочие характеристики:

Размер сопряженных деталей (Da max.): 64.8
Размер сопряженных деталей (ra max.): 1
Размер (d1): 48 мм.
Размер (a): 59 мм.
Размер сопряженных деталей (da min.): 44
Размер (d2): 54 мм.
Размер (r2 min.): 1.1 мм
Размер (D2): 62.7 мм.
Pu (N) Предел усталостной прочности: 3650
Размеры. мм: 35x72x15
Грузоподъемность динамическая: 36.5 кн
Граничная нагрузка по усталости (Pu): 3.65
Количество дорожек качения: 1
Уплотнение: нет
Размер (D1): 55.1 мм.
Размер (r1 min.): 1.1 мм

Классификация:

Нагрузка: осевая
Тела качения: шарики
Обозначение: bsd 3572 cg
Основной тип: шариковый упорный

Пропускная способность:

Частота вращения предельная при пластичной смазке: 7 500 об/мин
Частота вращения предельная при жидкой смазке: 9 000 об/мин
Co (kN) Грузоподъемность статическая: 98
C (kN) Грузоподъемность динамическая: 36.5
Грузоподъемность статическая: 98 кн

В таблице приведены основные размеры подшипника BSD 3572 CG, технические характеристики и номинальные значения.

Таблица модификаций подшипника BSD 3572 CG

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
SAC3572B	Шариковый упорный подшипник, однорядный.	35	72	15	0.29
DG3572DWAK	Коническое внутреннее отверстие, конусность 1:12. Без кольцевой канавки и смазочных отверстий в наружном кольце.	35	72	26	0
BSD 3572 C	Угол контакта α=60..	35	72	15	0.3
BSU3572BDF	Механически обработанный сепаратор из стали или специального чугуна.	35	84	0	2.81
DG3572DWC4	Угол контакта 20 градусов. Без кольцевой канавки и смазочных отверстий в наружном кольце.	35	72	22	0.375
DG3572HWC4	Угол контакта 20 градусов. Без кольцевой канавки и смазочных отверстий в наружном кольце.	35	72	23	0
ZKLN3572-2Z	Защитные металлические шайбы типа Z с двух сторон подшипника.	35	72	34	0.51
BSU3572BDFF	Механически обработанный сепаратор из стали или специального чугуна.	35	84	0	3.74
BSU3572BDFD	Механически обработанный сепаратор из стали или специального чугуна.	35	84	0	3.28
ZKLN3572-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	35	72	34	0.51
DG3572DWRKCS27	Угол контакта 20 градусов. Коническое внутреннее отверстие, конусность 1:12. Рабочая температура (термическая стабилизация) до 250°C. Без кольцевой канавки и смазочных отверстий в наружном кольце.	35	72	26	0
ZKLN3572-2RS-PE	Контактные уплотнения типа RS с обеих сторон подшипника.	35	72	34	0.51
DG3572W-3RSCS27	Угол контакта 20 градусов. Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Рабочая температура (термическая стабилизация) до 250°C. Без кольцевой канавки и смазочных отверстий в наружном кольце.	35	72	22	0
BSD 3572 CG-2RZ	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Контактные уплотнения типа RZ с обеих сторон подшипника. Угол контакта α=60..	35	72	15	0.3
ZKLN3572-2RS-2AP	Контактные уплотнения типа RS с обеих сторон подшипника.	35	72	68	1.02
BSU3572BDF - T KOYO	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна. Механически обработанный сепаратор из текстолита. Штампованный сепаратор из листовой латуни.	35	84	0	1.29
BSU3572BDFD - T KOYO	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна. Механически обработанный сепаратор из текстолита. Штампованный сепаратор из листовой латуни.	35	84	0	2.68
BSU3572BDFF - T KOYO	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна. Механически обработанный сепаратор из текстолита. Штампованный сепаратор из листовой латуни.	35	84	0	3.62

Модификации подшипника BSD 3572 CG - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
BSB035072-2RS-T	35	72	15
BSB035072-T	35	72	15
35TAB07	35	72	15
35TAB07-2LR	35	72	15
35TAB07-2NK	35	72	15	Проточка на внешнем кольце для смазки
35TAC72BDDG	35	72	15
35TAC72B	35	72	15
BS 35/72/S 7P62U	35	72	15
BS 35/72 7P62U	35	72	15
