Шариковый подшипник BSD 4575 CG

Подшипник BSD 4575 CG — это импортный шариковый упорный подшипник, однорядный, обозначение основновного исполнения 4575, размер 45*75*15 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 45 мм
Наружный диаметр: 75 мм
Ширина: 15 мм
Масса: 0.26 кг

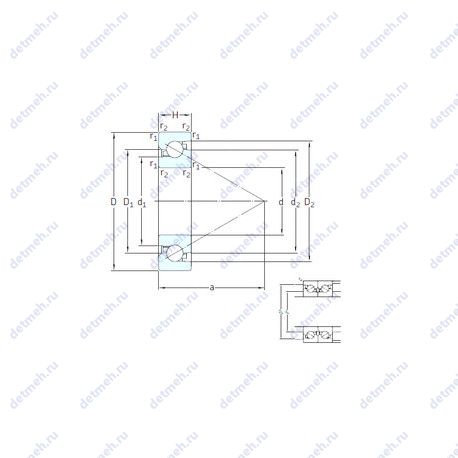

Подшипник BSD 4575 CG чертеж — Чертеж подшипника BSD 4575 CG

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BSD — Угол контакта α=60. Суффикс G — Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме)

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника BSD 4575 CG

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

Высота (H) - 15 мм.;
d (мм) Внутренний диаметр - 45;
D (мм) Наружный диаметр - 75;
m (кг) Масса - 0.26;
H (мм) Высота профиля - 15;
Масса - 0.26 кг;
Внутренний диаметр - 45 мм;
Внешний диаметр - 75 мм;
Высота. мм - 15;
Ширина наружной обоймы (C) - 15 мм;
Ширина (высота) (B) - 15 мм.;

Прочие характеристики:

Размер сопряженных деталей (Da max.) - 69;
Размер сопряженных деталей (ra max.) - 1;
Размер (d1) - 54 мм.;
Размер (a) - 64 мм.;
Размер сопряженных деталей (da min.) - 53;
Размер (d2) - 59.3 мм.;
Размер (r2 min.) - 1.1 мм;
Размер (D2) - 66.9 мм.;
Pu (N) Предел усталостной прочности - 3650;
Размеры. мм - 45x75x15;
Грузоподъемность динамическая - 32.5 кн;
Граничная нагрузка по усталости (Pu) - 3.65;
Количество дорожек качения - 1;
Уплотнение - нет;
Размер (D1) - 60.1 мм.;
Размер (r1 min.) - 1.1 мм;

Классификация:

Нагрузка - осевая;
Тела качения - шарики;
Обозначение - bsd 4575 cg;
Основной тип - шариковый упорный;

Пропускная способность:

Частота вращения предельная при пластичной смазке - 7 500 об/мин;
Частота вращения предельная при жидкой смазке - 9 000 об/мин;
Co (kN) Грузоподъемность статическая - 98;
C (kN) Грузоподъемность динамическая - 32.5;
Грузоподъемность статическая - 98 кн;

В таблице приведены основные размеры подшипника BSD 4575 CG, технические характеристики и номинальные значения.

Таблица модификаций подшипника BSD 4575 CG

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
SAC4575B	Шариковый упорный подшипник, однорядный.	45	75	15	0.25
BSD 4575 C	Угол контакта α=60..	45	75	15	0.26
BSD 4575 CG-2RZ	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Контактные уплотнения типа RZ с обеих сторон подшипника. Угол контакта α=60..	45	75	15	0.26

Модификации подшипника BSD 4575 CG - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
BSB045075-T	45	75	15
45TAB07	45	75	15
45TAC75B	45	75	15
BS 45/75/S 7P62U	45	75	15
BS 45/75 7P62U	45	75	15
