Шариковый подшипник BSD 55120 C

Подшипник BSD 55120 C — это импортный шариковый упорный подшипник, обозначение основновного исполнения 55120, размер 55*120*20 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 55 мм
Наружный диаметр: 120 мм
Ширина: 20 мм
Масса: 1.14 кг

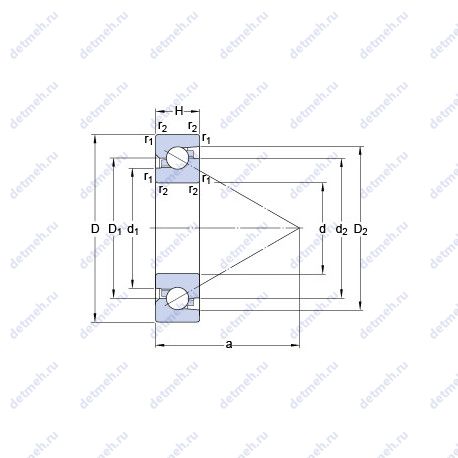

Подшипник BSD 55120 C чертеж — Чертеж подшипника BSD 55120 C

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BSD — Угол контакта α=60.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника BSD 55120 C

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Db max. - 110 мм;
Размер (a) - 96 мм;
Размер сопряженных деталей (db min) - 69 мм;
Da max. - 110 мм;
d2 - 91 мм;
da min. - 69 мм;
количество смазки Gref - 7.5 cm³;
r1.2 min. - 1.5 мм;
D2 - 101.74 мм;
Преднатяг класса A - 7300 н;
Преднатяг класса B - 14600 н;
Момент трения. преднатяг класса A - 0.72 нм;
Момент трения. преднатяг класса B - 1.26 нм;
Максимальная осевая грузоподъемность Fa - max. 130 кн;
Размеры. мм - 55x120x20;
Граничная нагрузка по усталости (Pu) - 8.5 кн;
H - 20 мм;
Размер (D1) - 91.1 мм;
Размер сопряженных деталей (ra max.) - 1.5 мм;
Размер (d1) - 80.9 мм;

Пропускная способность:

Максимальная частота вращения в консистентной смазке - 5000 об/мин;
Максимальная частота вращения в воздушно-масляной смазке - 6000 мм/мин;
Статическая осевая жесткость. преднатяг класса A - 1800 н/мкм;
Статическая осевая жесткость. преднатяг класса B - 2300 н/мкм;
Динамическая грузоподъемность (C) - 69.5 кн;
Статическая грузоподъемность (C0) - 228 кн;

Габаритные и посадочные размеры:

Наружный диаметр (D) - 120 мм;
Внутренний диаметр - 55 мм;
Внешний диаметр - 120 мм;
Высота. мм - 20;
Масса - 1.14 кг;
Внутренний диаметр (d) - 55 мм;

Классификация:

Тела качения - шарики;
Обозначение - bsd 55120 c;
Основной тип - шариковый упорный;
Нагрузка - осевая;

В таблице приведены основные размеры подшипника BSD 55120 C, технические характеристики и номинальные значения.

Таблица модификаций подшипника BSD 55120 C

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
SAC55120B	Шариковый упорный подшипник.	55	120	20	1.15
BSD 55120 CG	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Угол контакта α=60..	55	120	20	1.14
BSD 55120 CG-2RZ	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Контактные уплотнения типа RZ с обеих сторон подшипника. Угол контакта α=60..	55	120	20	1.14

Модификации подшипника BSD 55120 C - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
