Шариковый подшипник BEAM 020068-2RS

Подшипник BEAM 020068-2RS — это импортный шариковый упорный подшипник, обозначение основновного исполнения 020068, размер 20*68*28 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 20 мм
Наружный диаметр: 68 мм
Ширина: 28 мм
Масса: 0.61 кг

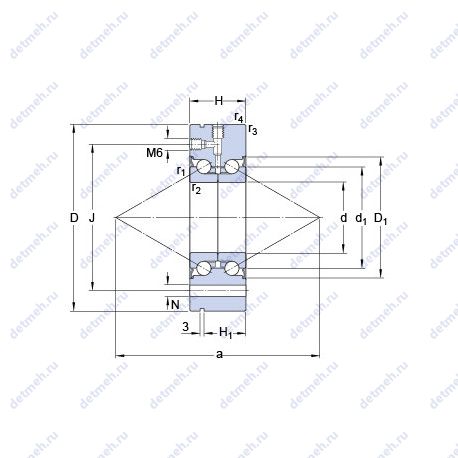

Подшипник BEAM 020068-2RS чертеж — Чертеж подшипника BEAM 020068-2RS

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BEAM — Двойной подшипник для болтового крепления. Суффикс 2RS — Контактные уплотнения типа RS с обеих сторон подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника BEAM 020068-2RS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Пропускная способность:

Статическая осевая жесткость - 650 н/мкм;
Максимальная частота вращения - 3400 об/мин;
Co (kN) Грузоподъемность статическая - 46.5;
C (kN) Грузоподъемность динамическая - 26;
Динамическая грузоподъемность (C) - 26 кн;
Статическая грузоподъемность (C0) - 46.5 кн;

Прочие характеристики:

Da max. - 44 мм;
da min. - 25 мм;
H1 - 19 мм;
J - 53 мм;
Н - 6.8 мм;
Шаг - 45°;
Преднатяг - 1650 н;
Момент трения - 0.3 нм;
Размер (a) - 74 мм;
Required attachment bolt size - m6;
Number of attachment bolts - 8;
Pu (N) Предел усталостной прочности - 1730;
Размеры. мм - 20x68x28;
Граничная нагрузка по усталости (Pu) - 1.7 кн;
H - 28 мм;
Размер (D1) - 44 мм;
Размер сопряженных деталей (ra max.) - 0.6 мм;
Размер (d1) - 34.5 мм;
r1.2 min. - 0.3 мм;
r3.4 min. - 0.6 мм;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 20;
D (мм) Наружный диаметр - 68;
m (кг) Масса - 0.61;
H (мм) Высота профиля - 28;
Внутренний диаметр (d) - 20 мм;
Внутренний диаметр - 20 мм;
Внешний диаметр - 68 мм;
Высота. мм - 28;
Масса - 0.61 кг;
Наружный диаметр (D) - 68 мм;

Классификация:

Тела качения - шарики;
Обозначение - beam 020068-2rs;
Основной тип - шариковый упорный;
Нагрузка - осевая;

В таблице приведены основные размеры подшипника BEAM 020068-2RS, технические характеристики и номинальные значения.

Таблица модификаций подшипника BEAM 020068-2RS

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
BEAM 020068-2Z	Защитные металлические шайбы типа Z с двух сторон подшипника. Двойной подшипник для болтового крепления..	20	68	0	0.61
BEAM 020068-2RZ	Контактные уплотнения типа RZ с обеих сторон подшипника. Двойной подшипник для болтового крепления..	20	68	28	0.61
BEAM 020068-2Z/PE	Защитные металлические шайбы типа Z с двух сторон подшипника. Двойной подшипник для болтового крепления..	20	68	0	0.61
BEAM 020068-2RS/PE	Контактные уплотнения типа RS с обеих сторон подшипника. Двойной подшипник для болтового крепления..	20	68	28	0.61
BEAM 020068-2RZ/PE	Контактные уплотнения типа RZ с обеих сторон подшипника. Двойной подшипник для болтового крепления..	20	68	28	0.61

Модификации подшипника BEAM 020068-2RS - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
