Шариковый подшипник 51180 F

Подшипник 51180 F — это импортный шариковый упорный подшипник, одинарный, обозначение основновного исполнения 51180, размер 400*480*65 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 400 мм
Наружный диаметр: 480 мм
Ширина: 65 мм
Масса: 24 кг

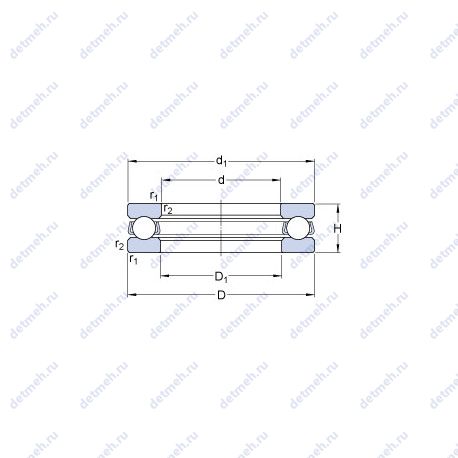

Подшипник 51180 F чертеж — Чертеж подшипника 51180 F

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс 5 — Только для тел качения Суффикс F — Механически обработанный сепаратор из стали или специального чугуна

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 51180 F

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер сопряженных деталей (ra max.) - 2 мм;
Pu (N) Предел усталостной прочности - 40500;
da min. - 448 мм;
Da max. - 432 мм;
r1.2 min. - 2 мм;
Размер (d1) - 476 мм;
Размер (D1) - 404 мм;
H - 65 мм;
Граничная нагрузка по усталости (Pu) - 40.5 кн;
Размеры. мм - 480x400x65;

Габаритные и посадочные размеры:

H (мм) Высота профиля - 65;
m (кг) Масса - 24;
D (мм) Наружный диаметр - 480;
d (мм) Внутренний диаметр - 400;
Внутренний диаметр (d) - 400 мм;
Наружный диаметр (D) - 480 мм;
Масса - 24 кг;
Высота. мм - 65;
Внешний диаметр - 400 мм;
Внутренний диаметр - 480 мм;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 403;
Co (kN) Грузоподъемность статическая - 2280;
Предельная частота вращения - 1000 об/мин;
Номинальная частота вращения - 700 об/мин;
Статическая грузоподъемность (C0) - 2280 кн;
Динамическая грузоподъемность (C) - 403 кн;

Исходные данные для расчета:

Коэффициент минимальной нагрузки A - 27;

Классификация:

Нагрузка - осевая;
Основной тип - шариковый упорный;
Обозначение - 51180 f;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 51180 F, технические характеристики и номинальные значения.

Таблица модификаций подшипника 51180 F

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
51180	Основное исполнение.	400	480	65	23.5
51180 M	Только для тел качения.	400	480	65	24
51180-MP	Только для тел качения. Механически обработанный сепаратор оконного типа из латуни.	400	480	65	23.5
51180-FP	Только для тел качения. Механически обработанный сепаратор из стали или специального чугуна.	400	480	65	23.5

Модификации подшипника 51180 F - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
