Шариковый подшипник 51176 F

Подшипник 51176 F — это импортный шариковый упорный подшипник, однорядный, одинарный, обозначение основновного исполнения 51176, размер 380*460*65 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 380 мм
Наружный диаметр: 460 мм
Ширина: 65 мм
Масса: 23 кг

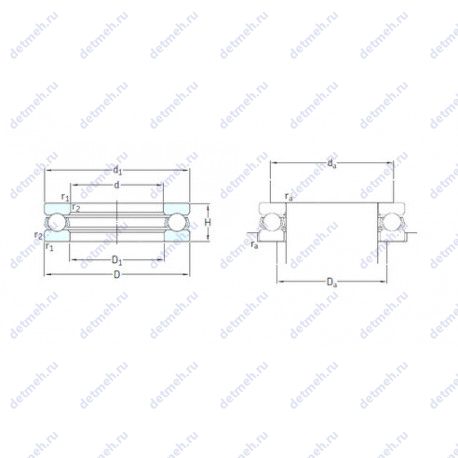

Подшипник 51176 F чертеж — Чертеж подшипника 51176 F

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс 5 — Только для тел качения Суффикс F — Механически обработанный сепаратор из стали или специального чугуна

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 51176 F

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

Высота (H) - 65 мм.;
d (мм) Внутренний диаметр - 380;
D (мм) Наружный диаметр - 460;
m (кг) Масса - 23;
H (мм) Высота профиля - 65;
Высота. мм - 65;
Внутренний диаметр - 380 мм;
Внешний диаметр - 460 мм;
Масса - 23 кг;

Прочие характеристики:

Размер (D1) - 384 мм.;
Размер (r1 min.) - 2 мм;
Размер (r2 min.) - 2 мм;
Размер сопряженных деталей (Da max.) - 412;
Размер сопряженных деталей (ra max.) - 2;
Размер (d1) - 456 мм.;
Размер сопряженных деталей (da min.) - 428;
Уплотнение - нет;
Расстояние от торца до оси смазочных отверстий (A) - 25;
Pu (N) Предел усталостной прочности - 40000;
Размеры. мм - 380x460x65;
Грузоподъемность динамическая - 397 кн;
Граничная нагрузка по усталости (Pu) - 40;
Количество дорожек качения - 1;

Классификация:

Нагрузка - осевая;
Тела качения - шарики;
Обозначение - 51176f, 51176 f;
Основной тип - шариковый упорный;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 2200;
C (kN) Грузоподъемность динамическая - 397;
Грузоподъемность статическая - 2 200 кн;
Частота вращения номинальная - 750 об/мин;
Частота вращения предельная - 1000 об/мин;

В таблице приведены основные размеры подшипника 51176 F, технические характеристики и номинальные значения.

Таблица модификаций подшипника 51176 F

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
51176	Основное исполнение.	380	460	65	23
51176 M	Только для тел качения.	380	460	65	23
51176-MP	Только для тел качения. Механически обработанный сепаратор оконного типа из латуни.	380	460	65	22.4
51176-FP	Только для тел качения. Механически обработанный сепаратор из стали или специального чугуна.	380	460	65	22.4

Модификации подшипника 51176 F - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
