Шариковый подшипник 54316 + U 316
Подшипник 54316 + U 316 — это импортный шариковый упорный подшипник, двухрядный, двойной, обозначение основновного исполнения 54316, размер 65*140*18 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

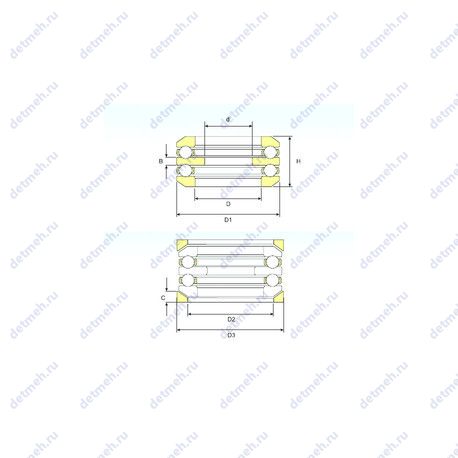

Таблица размеров и характеристик подшипника 54316 + U 316
Производитель ISB+
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Габаритные и посадочные размеры:
- Высота. мм: 86.1
- Масса: 0.57 кг
- Внешний диаметр: 140 мм
- Внутренний диаметр: 65 мм
- Высота (H): 86.1 мм.
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 65x140x86.1
- Размер (D3): 145 мм.
- Размер (D2): 110 мм.
- Размер (C): 18 мм.
- Размер (H1): 95 мм.
- Размер (D1): 82 мм.
- Размер (B): 18 мм.
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 2160 об/мин
- Частота вращения предельная при пластичной смазке: 1728 об/мин
- Грузоподъемность статическая: 382.2 кн
- Грузоподъемность динамическая: 155.82 кн
Классификация:
- Обозначение: 54316 u 316
- Нагрузка: осевая
- Тела качения: шарики
- Основной тип: шариковый упорный
Производитель SKF+
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- r1.2 min.: 1.5 мм
- r3.4 min.: 1 мм
- R: 112 мм
- H1: 95 мм
- D2: 110 мм
- da: 80 мм
- s: 45.5 мм
- D3: 145 мм
- rb max.: 1 мм
- Da max.: 110 мм
- Граничная нагрузка по усталости (Pu): 13.7 кн
- H: 86.1 мм
- Размер (D1): 82 мм
- Размер сопряженных деталей (ra max.): 1.5 мм
- Размеры. мм: 140x65x86.1
Классификация:
- Нагрузка: осевая
- Основной тип: шариковый упорный
- Тела качения: шарики
- Обозначение: 54316 + u 316
Исходные данные для расчета:
- Коэффициент минимальной нагрузки A: 0.79
Пропускная способность:
- Предельная частота вращения: 1800 об/мин
- Номинальная частота вращения: 1300 об/мин
- Динамическая грузоподъемность (C): 159 кн
- Статическая грузоподъемность (C0): 390 кн
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C): 15 мм
- Наружный диаметр (D): 140 мм
- Внутренний диаметр (d): 65 мм
- Ширина (высота) (B): 18 мм
- Масса: 5.57 кг
- Высота. мм: 86.1
- Внешний диаметр: 65 мм
- Внутренний диаметр: 140 мм
Производитель FAG+
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Ca: 160000 n
- Cua: 15100 n/нагрузка предела усталости. осевая
- C0a: 360000 n
- Размер (r): 1.5 мм.
- D2: 110 мм.
- D3: 145 мм.
- R: 112 мм.
- Размеры. мм: 65x145x95
- Размер сопряженных деталей (ra max.): 1.5 мм
- A: 0.8/коэффициент минимальной нагрузки, 45.5 мм.
- Da max.: 110 мм
- nG: 2460 1/min
- m: 4.93 kg
- Размер (D1): 82 мм.
- T3: 95 мм.
- Размер сопряженных деталей (da max): 80 мм
- Размер (r1 min.): 1 мм.
- ra1 max.: 1 мм.
- m1: 0.57 kg
- T2: 86.2 мм.
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C): 15 мм
- Ширина (высота) (B): 18 мм
- Высота. мм: 95
- Внешний диаметр: 145 мм
- Внутренний диаметр: 65 мм
- Наружный диаметр (D): 140 мм
- Внутренний диаметр (d): 65 мм
Классификация:
- Условное обозначение. подкладная шайба: u316
- Обозначение: 54316 + u316
- Тела качения: шарики
- Основной тип: шариковый упорный
- Нагрузка: осевая
В таблице приведены основные размеры подшипника 54316 + U 316, технические характеристики и номинальные значения.
Таблица модификаций подшипника 54316 + U 316
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 54316 | Основное исполнение. | 80 | 140 | 86.1 | 5.4 |
| 54316-MP | Только для тел качения. Механически обработанный сепаратор оконного типа из латуни. | 65 | 140 | 86.1 | 5.05 |
| 54316-MP+U316 | Только для тел качения. Механически обработанный сепаратор оконного типа из латуни. | 65 | 140 | 86.1 | 5.62 |
Модификации подшипника 54316 + U 316 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 54316 + U 316
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| SKF | 54316 + U 316 | 65 | 140 | 18 | ISO |
| ISB | 54316 + U 316 | 65 | 140 | 18 | ISO |
| FAG | 54316 + U 316 | 65 | 140 | 18 | ISO |
Аналог подшипника 54316 + U 316 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
