Шариковый подшипник 54310 + U 310

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Обозначение - 54310 + u 310;
• Нагрузка - осевая;

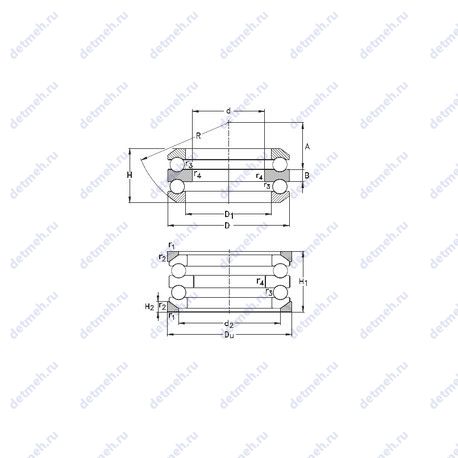

Прочие характеристики:

• Размеры. мм - 95x40x64.7;
• Граничная нагрузка по усталости (Pu) - 6.3 кн;
• H - 64.7 мм;
• Размер (D1) - 52 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• r1.2 min. - 1.1 мм;
• r3.4 min. - 0.6 мм;
• Da max. - 72 мм;
• rb max. - 0.6 мм;
• D3 - 100 мм;
• s - 23 мм;
• da - 50 мм;
• D2 - 72 мм;
• H1 - 70 мм;
• R - 72 мм;

Габаритные и посадочные размеры:

• Внутренний диаметр - 95 мм;
• Внешний диаметр - 40 мм;
• Высота. мм - 64.7;
• Ширина наружной обоймы (C) - 11 мм;
• Масса - 2.3 кг;
• Наружный диаметр (D) - 95 мм;
• Внутренний диаметр (d) - 40 мм;
• Ширина (высота) (B) - 14 мм;

Пропускная способность:

• Динамическая грузоподъемность (C) - 81.9 кн;
• Статическая грузоподъемность (C0) - 170 кн;
• Номинальная частота вращения - 1700 об/мин;
• Предельная частота вращения - 2400 об/мин;

Исходные данные для расчета:

• Коэффициент минимальной нагрузки A - 0.19;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Нагрузка - осевая;
• Обозначение - 54310 u 310;

Прочие характеристики:

• Размеры. мм - 40x95x64.7;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер (B) - 14 мм.;
• Размер (D1) - 52 мм.;
• Размер (H1) - 70 мм.;
• Размер (C) - 11 мм.;
• Размер (D2) - 72 мм.;
• Размер (D3) - 100 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 40 мм;
• Внешний диаметр - 95 мм;
• Высота. мм - 64.7;
• Масса - 2.3 кг;
• Высота (H) - 64.7 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 86.632 кн;
• Грузоподъемность статическая - 186.2 кн;
• Частота вращения предельная при пластичной смазке - 2592 об/мин;
• Частота вращения предельная при жидкой смазке - 3240 об/мин;

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности.  Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Нагрузка - осевая;
• Обозначение - 54310+u310;

Прочие характеристики:

• Размеры. мм - 40x95x64.7;
• Размер (r1 min.) - 1.1 мм.;
• Размер (r2 min.) - 1.1 мм.;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер (r3 min.) - 0.6 мм;
• Размер (r4 min.) - 0.6 мм;
• Размер (D1) - 52 мм.;
• Расстояние от торца до оси смазочных отверстий (A) - 23 мм.;
• Размер (B) - 14 мм.;
• Размер (R) - 72 мм.;
• Размер (d2) - 72 мм.;
• Размер (H1) - 70 мм.;
• Размер (H2) - 11 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 40 мм;
• Внешний диаметр - 95 мм;
• Высота. мм - 64.7;
• Масса - 2.06 кг;
• Высота (H) - 64.7 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 88 кн;
• Грузоподъемность статическая - 173 кн;
• Частота вращения предельная - 3600 об/мин;

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Обозначение - 54310 + u310;
• Нагрузка - осевая;
• Условное обозначение. подкладная шайба - u310;

Прочие характеристики:

• Размеры. мм - 40x100x70;
• Размер (r1 min.) - 0.6 мм;
• Размер сопряженных деталей (da max) - 50 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Размер (D1) - 52 мм.;
• m - 1.84 kg;
• nG - 3550 1/min;
• Da max. - 72 мм.;
• A - 23 мм, 0.18/коэффициент минимальной нагрузки;
• Размер (r) - 1.1 мм.;
• ra1 max. - 0.6 мм.;
• m1 - 0.225 kg;
• T2 - 64.6 мм.;
• T3 - 70 мм.;
• Ca - 86500 n;
• C0a - 170000 n;
• Cua - 7500 n/нагрузка предела усталости. осевая;
• D2 - 72 мм.;
• D3 - 100 мм.;
• R - 72 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 40 мм;
• Внешний диаметр - 100 мм;
• Высота. мм - 70;
• Ширина (высота) (B) - 14 мм;
• Ширина наружной обоймы (C) - 11 мм;
• Внутренний диаметр (d) - 40 мм;
• Наружный диаметр (D) - 95 мм;
