Шариковый подшипник 54309 + U 309

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

• Основной тип: шариковый упорный
• Тела качения: шарики
• Обозначение: 54309 + u 309
• Нагрузка: осевая

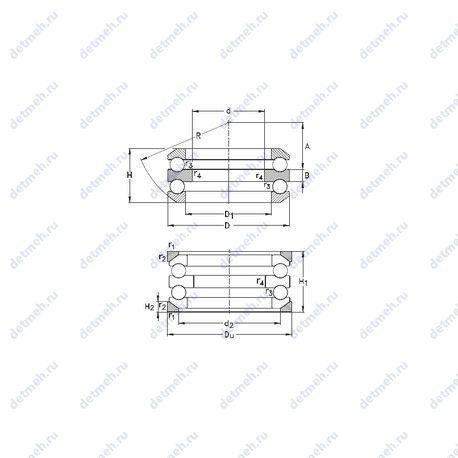

Прочие характеристики:

• Размеры. мм: 85x35x56.2
• Граничная нагрузка по усталости (Pu): 5.6 кн
• H: 56.2 мм
• Размер (D1): 47 мм
• Размер сопряженных деталей (ra max.): 1 мм
• r1.2 min.: 1 мм
• r3.4 min.: 0.6 мм
• Da max.: 65 мм
• rb max.: 0.6 мм
• D3: 90 мм
• s: 21 мм
• da: 45 мм
• D2: 65 мм
• H1: 62 мм
• R: 64 мм

Габаритные и посадочные размеры:

• Внутренний диаметр: 85 мм
• Внешний диаметр: 35 мм
• Высота. мм: 56.2
• Ширина наружной обоймы (C): 10 мм
• Масса: 1.6 кг
• Наружный диаметр (D): 85 мм
• Внутренний диаметр (d): 35 мм
• Ширина (высота) (B): 12 мм

Пропускная способность:

• Динамическая грузоподъемность (C): 76.1 кн
• Статическая грузоподъемность (C0): 153 кн
• Номинальная частота вращения: 1900 об/мин
• Предельная частота вращения: 2800 об/мин

Исходные данные для расчета:

• Коэффициент минимальной нагрузки A: 0.12

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

• Основной тип: шариковый упорный
• Тела качения: шарики
• Нагрузка: осевая
• Обозначение: 54309 u 309

Прочие характеристики:

• Размеры. мм: 35x85x56.2
• Количество дорожек качения: 2
• Уплотнение: нет
• Размер (B): 12 мм.
• Размер (D1): 47 мм.
• Размер (H1): 62 мм.
• Размер (C): 10 мм.
• Размер (D2): 65 мм.
• Размер (D3): 90 мм.

Габаритные и посадочные размеры:

• Внутренний диаметр: 35 мм
• Внешний диаметр: 85 мм
• Высота. мм: 56.2
• Масса: 1.6 кг
• Высота (H): 56.2 мм.

Пропускная способность:

• Грузоподъемность динамическая: 74.578 кн
• Грузоподъемность статическая: 152.88 кн
• Частота вращения предельная при пластичной смазке: 2880 об/мин
• Частота вращения предельная при жидкой смазке: 3600 об/мин

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности.  Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Классификация:

• Основной тип: шариковый упорный
• Тела качения: шарики
• Нагрузка: осевая
• Обозначение: 54309+u309

Прочие характеристики:

• Размеры. мм: 35x85x56.3
• Размер (r1 min.): 1 мм
• Размер (r2 min.): 1 мм
• Количество дорожек качения: 2
• Уплотнение: нет
• Размер (r3 min.): 0.6 мм
• Размер (r4 min.): 0.6 мм
• Размер (D1): 47 мм.
• Расстояние от торца до оси смазочных отверстий (A): 21 мм.
• Размер (B): 12 мм.
• Размер (R): 64 мм.
• Размер (d2): 65 мм.
• Размер (H1): 62 мм.
• Размер (H2): 10 мм.

Габаритные и посадочные размеры:

• Внутренний диаметр: 35 мм
• Внешний диаметр: 85 мм
• Высота. мм: 56.3
• Масса: 1.41 кг
• Высота (H): 56.3 мм.

Пропускная способность:

• Грузоподъемность динамическая: 75 кн
• Грузоподъемность статическая: 140 кн
• Частота вращения предельная: 4000 об/мин

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Классификация:

• Основной тип: шариковый упорный
• Тела качения: шарики
• Обозначение: 54309 + u309
• Нагрузка: осевая
• Условное обозначение. подкладная шайба: u309

Прочие характеристики:

• Размеры. мм: 35x90x62
• Размер (r1 min.): 0.6 мм
• Размер сопряженных деталей (da max): 45 мм
• Размер сопряженных деталей (ra max.): 1 мм
• Размер (D1): 47 мм.
• m: 2.15 kg
• nG: 3800 1/min
• Da max.: 65 мм
• A: 21 мм, 0.12/коэффициент минимальной нагрузки
• Размер (r): 1 мм.
• ra1 max.: 0.6 мм.
• m1: 0.173 kg
• T2: 56.2 мм.
• T3: 62 мм.
• Ca: 75000 n
• C0a: 140000 n
• Cua: 6300 n/нагрузка предела усталости. осевая
• D2: 65 мм.
• D3: 90 мм.
• R: 64 мм.

Габаритные и посадочные размеры:

• Внутренний диаметр: 35 мм
• Внешний диаметр: 90 мм
• Высота. мм: 62
• Ширина (высота) (B): 12 мм
• Ширина наружной обоймы (C): 10 мм
• Внутренний диаметр (d): 35 мм
• Наружный диаметр (D): 85 мм
