Подшипник 53314+U314 ISO

Модификация 53314+U314 — это импортный шариковый упорный подшипник, однорядный, одинарный, основное конструктивное исполнение - 53314.
Отечественный аналог - 18314.
Размер подшипника: 70*125*13 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: FAG,ISB,NKE Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 70 мм
  4. Наружный диаметрНаружный диаметр: 125 мм
  5. ШиринаШирина: 13 мм
  6. МассаМасса: 2.5 кг

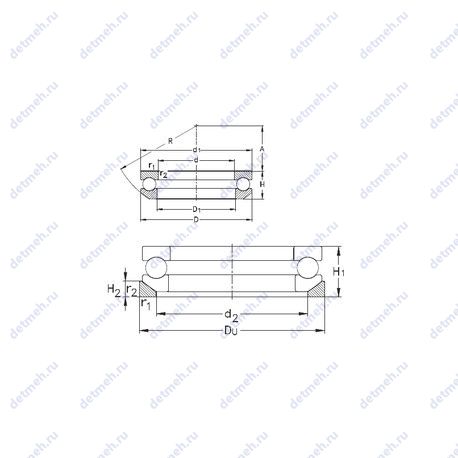

Подшипник 53314+U314 чертеж
Чертеж подшипника 53314+U314

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 53314+U314

НомерТехнические требованияd,ммD,ммB,ммm,кг
53314U+U31470125482.51
53314Основное исполнение.7012544.22.15
53314U70125482.56
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 53314+U314

БрендНомерd,ммD,ммB,ммСтандарт
ГОСТ18314701250ГОСТ
SKF53314+U3147012513ISO
ISB53314+U3147012513ISO
FAG53314+U3147012513ISO
NKE53314+U3147012513ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица размеров и характеристик подшипника 53314+U314

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель SKF

SKF — Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

  • Основной тип - шариковый упорный;
  • Тела качения - шарики;
  • Обозначение - 53314+u314;
  • Нагрузка - осевая;

Прочие характеристики:

  • Размеры. мм - 70x125x44.2;
  • Грузоподъемность динамическая - 135 кн;
  • Граничная нагрузка по усталости (Pu) - 11.8;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (D1) - 72 мм.;
  • Размер (r1 min.) - 1.1 мм;
  • Размер (r2 min.) - 1.1 мм;
  • Размер сопряженных деталей (Da max.) - 98;
  • Размер (d1) - 125 мм.;
  • Размер сопряженных деталей (rb max.) - 1;
  • Размер сопряженных деталей (da min.) - 103;
  • Размер (s) - 43 мм.;
  • Расстояние от торца до оси смазочных отверстий (A) - 0.53;
  • Размер (H1) - 48 мм.;
  • Размер (D2) - 98 мм.;
  • Размер (C) - 13 мм.;
  • Размер (D3) - 130 мм.;
  • Размер (R) - 100 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 70 мм;
  • Внешний диаметр - 125 мм;
  • Высота. мм - 44.2;
  • Масса - 2.5 кг;
  • Высота (H) - 44.2 мм.;

Пропускная способность:

  • Грузоподъемность статическая - 320 кн;
  • Частота вращения номинальная - 1800 об/мин;
  • Частота вращения предельная - 2600 об/мин;

Производитель ISB

ISB — ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

  • Основной тип - шариковый упорный;
  • Тела качения - шарики;
  • Нагрузка - осевая;
  • Обозначение - 53314 u 314;

Прочие характеристики:

  • Размеры. мм - 70x125x44.2;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (d1) - 125 мм.;
  • Размер (D1) - 72 мм.;
  • Размер (E) - 13 мм.;
  • Размер (H1) - 48 мм.;
  • Размер (D2) - 98 мм.;
  • Размер (D3) - 130 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 70 мм;
  • Внешний диаметр - 125 мм;
  • Высота. мм - 44.2;
  • Масса - 2.5 кг;
  • Высота (H) - 44.2 мм.;

Пропускная способность:

  • Грузоподъемность динамическая - 132 кн;
  • Грузоподъемность статическая - 314 кн;
  • Частота вращения предельная при пластичной смазке - 1989 об/мин;
  • Частота вращения предельная при жидкой смазке - 2340 об/мин;

Производитель NKE

NKE — NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности.  Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Классификация:

  • Основной тип - шариковый упорный;
  • Тела качения - шарики;
  • Нагрузка - осевая;
  • Обозначение - 53314+u314;

Прочие характеристики:

  • Размеры. мм - 70x125x44.2;
  • Размер (r1 min.) - 1.1 мм.;
  • Размер (r2 min.) - 1.1 мм.;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (d1) - 125 мм.;
  • Размер (D1) - 72 мм.;
  • Расстояние от торца до оси смазочных отверстий (A) - 43 мм.;
  • Размер (R) - 100 мм.;
  • Размер (d2) - 98 мм.;
  • Размер (H1) - 48 мм.;
  • Размер (H2) - 13 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 70 мм;
  • Внешний диаметр - 125 мм;
  • Высота. мм - 44.2;
  • Масса - 2.51 кг;
  • Высота (H) - 44.2 мм.;

Пропускная способность:

  • Грузоподъемность динамическая - 137 кн;
  • Грузоподъемность статическая - 300 кн;
  • Частота вращения предельная - 2600 об/мин;

Производитель FAG

FAG — Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG , которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Классификация:

  • Основной тип - шариковый упорный;
  • Тела качения - шарики;
  • Обозначение - 53314 + u314;
  • Нагрузка - осевая;
  • Условное обозначение. подкладная шайба - u314;

Прочие характеристики:

  • Размеры. мм - 70x130x48;
  • Размер (d1) - 125 мм;
  • Размер сопряженных деталей (ra max.) - 1 мм;
  • Размер (D1) - 72 мм.;
  • m - 2.09 kg;
  • nG - 2750 1/min;
  • Da max. - 98 мм.;
  • A - 43 мм, 0.5/коэффициент минимальной нагрузки;
  • Размер (r) - 1.1 мм.;
  • da min. - 103 мм.;
  • m1 - 0.408 кг. подкладное кольцо;
  • T1 - 48 мм.;
  • Ca - 134000 n;
  • C0a - 290000 n;
  • Cua - 12900 n/нагрузка предела усталости. осевая;
  • D2 - 98 мм.;
  • D3 - 130 мм.;
  • R - 100 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 70 мм;
  • Внешний диаметр - 130 мм;
  • Высота. мм - 48;
  • Ширина наружной обоймы (C) - 13 мм;
  • Ширина рабочая (T) - 44.2 мм.;
  • Внутренний диаметр (d) - 70 мм;
  • Наружный диаметр (D) - 125 мм;
×
