Подшипник 53220+U220 ISO

Модификация 53220+U220 — это импортный шариковый упорный подшипник, однорядный, одинарный, основное конструктивное исполнение - 53220.
Отечественный аналог - 18220.
Размер подшипника: 100*150*14 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: FAG,ISB,NKE Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 100 мм
  4. Наружный диаметрНаружный диаметр: 150 мм
  5. ШиринаШирина: 14 мм
  6. МассаМасса: 2.7 кг

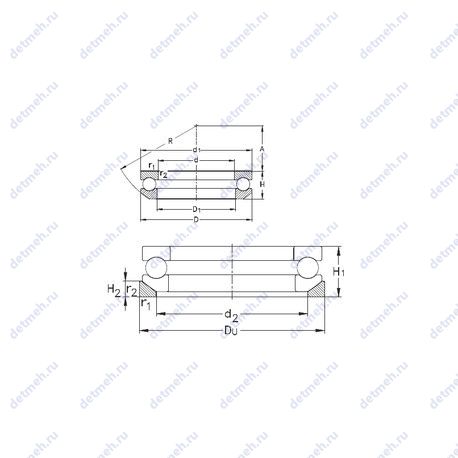

Подшипник 53220+U220 чертеж
Чертеж подшипника 53220+U220

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 53220+U220

НомерТехнические требованияd,ммD,ммB,ммm,кг
53220Основное исполнение.10015040.92.34
53220U+U220100150452.72
53220U100150452.84
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 53220+U220

БрендНомерd,ммD,ммB,ммСтандарт
ГОСТ182201001500ГОСТ
SKF53220+U22010015014ISO
ISB53220+U22010015014ISO
FAG53220+U22010015014ISO
NKE53220+U22010015014ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица размеров и характеристик подшипника 53220+U220

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель SKF

SKF — Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

  • Основной тип - шариковый упорный;
  • Тела качения - шарики;
  • Обозначение - 53220+u220;
  • Нагрузка - осевая;

Прочие характеристики:

  • Размеры. мм - 100x150x40.9;
  • Грузоподъемность динамическая - 119 кн;
  • Граничная нагрузка по усталости (Pu) - 10.8;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (D1) - 103 мм.;
  • Размер (r1 min.) - 1.1 мм;
  • Размер (r2 min.) - 1.1 мм;
  • Размер сопряженных деталей (Da max.) - 125;
  • Размер (d1) - 150 мм.;
  • Размер сопряженных деталей (rb max.) - 1;
  • Размер сопряженных деталей (da min.) - 130;
  • Размер (s) - 52 мм.;
  • Расстояние от торца до оси смазочных отверстий (A) - 0.62;
  • Размер (H1) - 45 мм.;
  • Размер (D2) - 125 мм.;
  • Размер (C) - 14 мм.;
  • Размер (D3) - 155 мм.;
  • Размер (R) - 112 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 100 мм;
  • Внешний диаметр - 150 мм;
  • Высота. мм - 40.9;
  • Масса - 2.7 кг;
  • Высота (H) - 40.9 мм.;

Пропускная способность:

  • Грузоподъемность статическая - 325 кн;
  • Частота вращения номинальная - 1700 об/мин;
  • Частота вращения предельная - 2400 об/мин;

Производитель ISB

ISB — ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

  • Основной тип - шариковый упорный;
  • Тела качения - шарики;
  • Нагрузка - осевая;
  • Обозначение - 53220 u 220;

Прочие характеристики:

  • Размеры. мм - 100x150x40.9;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (d1) - 150 мм.;
  • Размер (D1) - 103 мм.;
  • Размер (E) - 14 мм.;
  • Размер (H1) - 45 мм.;
  • Размер (D2) - 125 мм.;
  • Размер (D3) - 155 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 100 мм;
  • Внешний диаметр - 150 мм;
  • Высота. мм - 40.9;
  • Масса - 2.7 кг;
  • Высота (H) - 40.9 мм.;

Пропускная способность:

  • Грузоподъемность динамическая - 122 кн;
  • Грузоподъемность статическая - 338 кн;
  • Частота вращения предельная при пластичной смазке - 1836 об/мин;
  • Частота вращения предельная при жидкой смазке - 2160 об/мин;

Производитель NKE

NKE — NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности.  Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Классификация:

  • Основной тип - шариковый упорный;
  • Тела качения - шарики;
  • Нагрузка - осевая;
  • Обозначение - 53220+u220;

Прочие характеристики:

  • Размеры. мм - 100x150x40.9;
  • Размер (r1 min.) - 1.1 мм.;
  • Размер (r2 min.) - 1.1 мм.;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (d1) - 150 мм.;
  • Размер (D1) - 103 мм.;
  • Расстояние от торца до оси смазочных отверстий (A) - 52 мм.;
  • Размер (R) - 112 мм.;
  • Размер (d2) - 125 мм.;
  • Размер (H1) - 45 мм.;
  • Размер (H2) - 14 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 100 мм;
  • Внешний диаметр - 150 мм;
  • Высота. мм - 40.9;
  • Масса - 2.72 кг;
  • Высота (H) - 40.9 мм.;

Пропускная способность:

  • Грузоподъемность динамическая - 122 кн;
  • Грузоподъемность статическая - 320 кн;
  • Частота вращения предельная - 2400 об/мин;

Производитель FAG

FAG — Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG , которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Классификация:

  • Основной тип - шариковый упорный;
  • Тела качения - шарики;
  • Обозначение - 53220 + u220;
  • Нагрузка - осевая;
  • Условное обозначение. подкладная шайба - u220;

Прочие характеристики:

  • Размеры. мм - 100x155x45;
  • Размер (d1) - 150 мм.;
  • Размер сопряженных деталей (ra max.) - 1 мм;
  • Размер (D1) - 103 мм.;
  • m - 2.23 kg;
  • nG - 2750 1/min;
  • Da max. - 125 мм.;
  • A - 52 мм, 0.67/коэффициент минимальной нагрузки;
  • Размер (r) - 1.1 мм.;
  • da min. - 130 мм.;
  • m1 - 0.507 кг. подкладное кольцо;
  • T1 - 45 мм.;
  • Ca - 122000 n;
  • C0a - 320000 n;
  • Cua - 14400 n/нагрузка предела усталости. осевая;
  • D2 - 125 мм.;
  • D3 - 155 мм.;
  • R - 112 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 100 мм;
  • Внешний диаметр - 155 мм;
  • Высота. мм - 45;
  • Ширина наружной обоймы (C) - 14 мм;
  • Ширина рабочая (T) - 40.9 мм.;
  • Внутренний диаметр (d) - 100 мм;
  • Наружный диаметр (D) - 150 мм;
×
