Шариковый подшипник 53203 + U 203

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Обозначение - 53203 + u 203;
• Нагрузка - осевая;

Прочие характеристики:

• Размеры. мм - 35x17x13.2;
• Граничная нагрузка по усталости (Pu) - 1 кн;
• H - 13.2 мм;
• Размер (D1) - 19 мм;
• Размер сопряженных деталей (ra max.) - 0.6 мм;
• Размер (d1) - 35 мм;
• r1.2 min. - 0.6 мм;
• Da max. - 26 мм;
• da min. - 28 мм;
• D3 - 38 мм;
• s - 16 мм;
• D2 - 26 мм;
• H1 - 15 мм;
• R - 32 мм;

Габаритные и посадочные размеры:

• Внутренний диаметр - 35 мм;
• Внешний диаметр - 17 мм;
• Высота. мм - 13.2;
• Ширина наружной обоймы (C) - 4 мм;
• Масса - 0.071 кг;
• Наружный диаметр (D) - 35 мм;
• Внутренний диаметр (d) - 17 мм;

Пропускная способность:

• Динамическая грузоподъемность (C) - 16.3 кн;
• Статическая грузоподъемность (C0) - 27 кн;
• Номинальная частота вращения - 6700 об/мин;
• Предельная частота вращения - 9500 об/мин;

Исходные данные для расчета:

• Коэффициент минимальной нагрузки A - 0.0047;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Нагрузка - осевая;
• Обозначение - 53203 u 203;

Прочие характеристики:

• Размеры. мм - 17x35x13.2;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (d1) - 35 мм.;
• Размер (D1) - 19 мм.;
• Размер (E) - 4 мм.;
• Размер (H1) - 15 мм.;
• Размер (D2) - 26 мм.;
• Размер (D3) - 38 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 17 мм;
• Внешний диаметр - 35 мм;
• Высота. мм - 13.2;
• Масса - 0.071 кг;
• Высота (H) - 13.2 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 17 кн;
• Грузоподъемность статическая - 29 кн;
• Частота вращения предельная при пластичной смазке - 7268 об/мин;
• Частота вращения предельная при жидкой смазке - 8550 об/мин;

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности.  Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Нагрузка - осевая;
• Обозначение - 53203+u203;

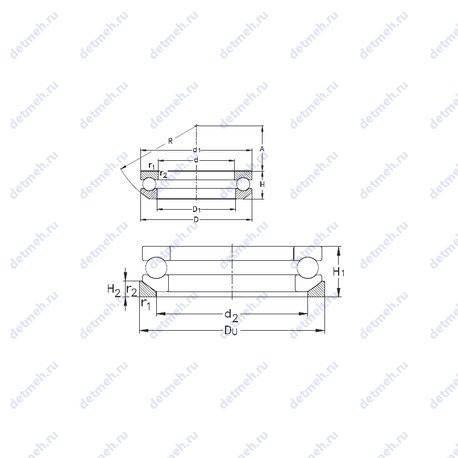

Прочие характеристики:

• Размеры. мм - 17x35x13.2;
• Размер (r1 min.) - 0.6 мм;
• Размер (r2 min.) - 0.6 мм;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (d1) - 35 мм.;
• Размер (D1) - 19 мм.;
• Расстояние от торца до оси смазочных отверстий (A) - 16 мм.;
• Размер (R) - 32 мм.;
• Размер (d2) - 26 мм.;
• Размер (H1) - 15 мм.;
• Размер (H2) - 4 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 17 мм;
• Внешний диаметр - 35 мм;
• Высота. мм - 13.2;
• Масса - 0.075 кг;
• Высота (H) - 13.2 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 17.3 кн;
• Грузоподъемность статическая - 27.5 кн;
• Частота вращения предельная - 9500 об/мин;

Производитель ROLEK

Компания ROLEK зарекомендовала себя на мировом рынке как один из авторитетных производителей качественных подшипников. История её успеха началась несколько десятилетий назад, когда небольшая инженерная мастерская превратилась в крупное промышленное предприятие. Со временем, соблюдая традиции высокого мастерства, компания развернула своё производство и сейчас занимает одну из лидирующих позиций на рынке подшипников. Используя инновационные технологии и стремясь к постоянному развитию, ROLEK обеспечивает потребности самых различных секторов промышленности, от автомобилестроения до аэрокосмической отрасли.

Габаритные и посадочные размеры:

• Внешний диаметр - 35 мм;
• Внутренний диаметр - 17 мм;
• Масса - 0.071;
• r1.2 min - 0.6;
• D1 - 19;
• d1 - 35;
• H - 13.2;

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Обозначение - 53203 + u203;
• Нагрузка - осевая;
• Условное обозначение. подкладная шайба - u203;

Прочие характеристики:

• Размеры. мм - 17x38x15;
• Размер (d1) - 35 мм.;
• Размер сопряженных деталей (ra max.) - 0.6 мм;
• Размер (D1) - 19 мм.;
• m - 0.052 kg;
• nG - 9700 1/min;
• Da max. - 26 мм.;
• A - 16 мм, 0.0040/коэффициент минимальной нагрузки;
• Размер (r) - 0.6 мм.;
• da min. - 28 мм.;
• m1 - 0.015 кг. подкладное кольцо;
• T1 - 15 мм.;
• Ca - 17300 n;
• C0a - 27500 n;
• Cua - 1210 n/нагрузка предела усталости. осевая;
• D2 - 26 мм.;
• D3 - 38 мм.;
• R - 32 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 17 мм;
• Внешний диаметр - 38 мм;
• Высота. мм - 15;
• Ширина наружной обоймы (C) - 4 мм.;
• Ширина рабочая (T) - 13.2 мм.;
• Внутренний диаметр (d) - 17 мм;
• Наружный диаметр (D) - 35 мм;
