Шариковый подшипник 52406

Производитель FBJ

Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Классификация:

• Обозначение - 52406;

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 20;
• D (мм) Наружный диаметр - 70;
• m (кг) Масса - 1;
• H(мм) Высота - 52;

Пропускная способность:

• C (kN) Грузоподъемность динамическая - 54;
• Co (kN) Грузоподъемность статическая - 93;
• n oil (1/min) Ном. частота вращен. при жидк. смазке - 2500;

Производитель KOYO

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Обозначение - 52406;
• Нагрузка - осевая;

Прочие характеристики:

• Размеры. мм - 20x70x52;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер сопряженных деталей (ra max.) - 1;
• Размер (r1 min.) - 0.6 мм;
• Размер сопряженных деталей (da min.) - 30;
• Размер сопряженных деталей (Da max.) - 50;
• Размер сопряженных деталей (rb max.) - 0.6;
• Размер (d3) - 70 мм.;
• Размер (R) - 56 мм.;
• Расстояние от торца до оси смазочных отверстий (A) - 16 мм.;
• Размер (B) - 12 мм.;
• Размер (C) - 9 мм.;
• Размер (D1) - 32 мм.;
• Размер (T2) - 32;

Габаритные и посадочные размеры:

• Внутренний диаметр - 20 мм;
• Внешний диаметр - 70 мм;
• Высота. мм - 52;
• Масса - 1.00 кг;
• Радиус наружней фаски - 1 мм;
• Внутренний диаметр (d2) - 20;
• Ширина рабочая (T1) - 52;

Пропускная способность:

• Грузоподъемность динамическая - 72.8 кн;
• Грузоподъемность статическая - 126 кн;
• Частота вращения предельная при пластичной смазке - 2200 об/мин;
• Частота вращения предельная при жидкой смазке - 3400 об/мин;

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Обозначение - 52406;
• Нагрузка - осевая;

Прочие характеристики:

• Размеры. мм - 70x20x52;
• Граничная нагрузка по усталости (Pu) - 4.5 кн;
• H - 52 мм;
• Размер (D1) - 32 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• r1.2 min. - 1 мм;
• r3.4 min. - 0.6 мм;
• Da max. - 46 мм;
• rb max. - 0.6 мм;
• da - 30 мм;
• Pu (N) Предел усталостной прочности - 5100;

Габаритные и посадочные размеры:

• Внутренний диаметр - 70 мм;
• Внешний диаметр - 20 мм;
• Высота. мм - 52;
• Масса - 1 кг;
• Наружный диаметр (D) - 70 мм;
• Внутренний диаметр (d) - 20 мм;
• Ширина (высота) (B) - 12 мм;
• d (мм) Внутренний диаметр - 20;
• D (мм) Наружный диаметр - 70;
• m (кг) Масса - 1;
• H (мм) Высота профиля - 52;

Пропускная способность:

• Динамическая грузоподъемность (C) - 70.2 кн;
• Статическая грузоподъемность (C0) - 122 кн;
• Номинальная частота вращения - 2200 об/мин;
• Предельная частота вращения - 3200 об/мин;
• Co (kN) Грузоподъемность статическая - 137;
• C (kN) Грузоподъемность динамическая - 72.8;
• n oil (1/min) Ном. частота вращен. при жидк. смазке - 3000;
• n grease (1/min) Ном. частота вращен. при пластич. смазке - 2000;

Исходные данные для расчета:

• Коэффициент минимальной нагрузки A - 0.097;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Нагрузка - осевая;
• Обозначение - 52406;

Прочие характеристики:

• Размеры. мм - 25x80x59;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер (B) - 15 мм.;
• Размер (D1) - 37 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 25 мм;
• Внешний диаметр - 80 мм;
• Высота. мм - 59;
• Масса - 1.45 кг;
• Высота (H) - 59 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 86 кн;
• Грузоподъемность статическая - 167 кн;
• Частота вращения предельная при пластичной смазке - 3290 об/мин;
• Частота вращения предельная при жидкой смазке - 3780 об/мин;

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Нагрузка - осевая;
• Обозначение - 52406;

Прочие характеристики:

• Размеры. мм - 30x70x52;
• Размер (a) - 12 мм;
• Размер (r1 min.) - 0.6 мм;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер (D1) - 32 мм.;
• Размер сопряженных деталей (da min.) - 30;
• Размер сопряженных деталей (Da max.) - 46;
• Размер сопряженных деталей (ra max.) - 1;
• Размер (D2) - 50 мм.;
• Размер сопряженных деталей (ra1 max.) - 0.6;
• Размер (T1) - 32;
• Размер (d3) - 70 мм.;
• Размер (D3) - 75 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 30 мм;
• Внешний диаметр - 70 мм;
• Высота. мм - 52;
• Ширина рабочая (T) - 52 мм;
• Масса - 1.00 кг;
• Радиус наружней фаски - 1 мм;
• Внутренний диаметр (d2) - 20;

Пропускная способность:

• Грузоподъемность динамическая - 72.5 кн;
• Грузоподъемность статическая - 126 кн;
• Частота вращения предельная при пластичной смазке - 2200 об/мин;
• Частота вращения предельная при жидкой смазке - 3300 об/мин;

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности.  Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Нагрузка - осевая;
• Обозначение - 52406;

Прочие характеристики:

• Размеры. мм - 20x70x52;
• Размер (r1 min.) - 1 мм;
• Размер (r2 min.) - 1 мм;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер (r3 min.) - 0.6 мм;
• Размер (r4 min.) - 0.6 мм;
• Размер (D1) - 12 мм.;
• Размер (B) - 32 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 20 мм;
• Внешний диаметр - 70 мм;
• Высота. мм - 52;
• Масса - 0.92 кг;
• Высота (H) - 52 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 72 кн;
• Грузоподъемность статическая - 125 кн;
• Частота вращения предельная - 5000 об/мин;

Производитель ROLEK

Компания ROLEK зарекомендовала себя на мировом рынке как один из авторитетных производителей качественных подшипников. История её успеха началась несколько десятилетий назад, когда небольшая инженерная мастерская превратилась в крупное промышленное предприятие. Со временем, соблюдая традиции высокого мастерства, компания развернула своё производство и сейчас занимает одну из лидирующих позиций на рынке подшипников. Используя инновационные технологии и стремясь к постоянному развитию, ROLEK обеспечивает потребности самых различных секторов промышленности, от автомобилестроения до аэрокосмической отрасли.

Габаритные и посадочные размеры:

• Внешний диаметр - 70 мм;
• Внутренний диаметр - 20 мм;
• Ширина - 12 мм;
• Масса - 1;
• r1.2 min - 1;
• D1 - 32;
• r3.4 min - 0.6;
• H - 52;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Обозначение - 52406;
• Нагрузка - осевая;

Прочие характеристики:

• Размеры. мм - 32x70x52;
• Количество дорожек качения - 2;
• Уплотнение - нет;

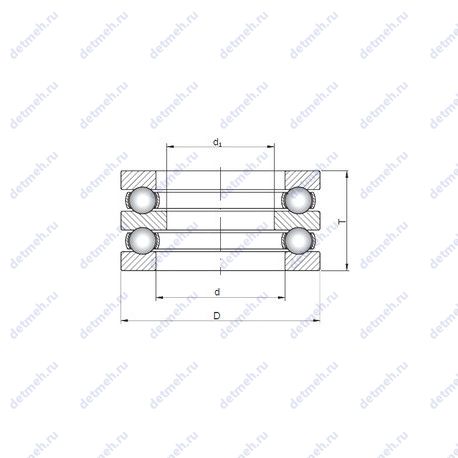

Габаритные и посадочные размеры:

• Внутренний диаметр - 32 мм;
• Внешний диаметр - 70 мм;
• Высота. мм - 52;
• Масса - 1 кг;
• Ширина рабочая (T) - 52 мм;
• Внутренний диаметр (d1) - 20;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Обозначение - 52406;
• Нагрузка - осевая;

Прочие характеристики:

• Размеры. мм - 32x70x52;
• Количество дорожек качения - 2;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 32 мм;
• Внешний диаметр - 70 мм;
• Высота. мм - 52;
• Масса - 1 кг;
• Ширина рабочая (T) - 52 мм;
• Внутренний диаметр (d1) - 20;

Пропускная способность:

• Грузоподъемность динамическая - 72.8 кн;
• Грузоподъемность статическая - 125 кн;
• Частота вращения предельная при пластичной смазке - 2000 об/мин;
• Частота вращения предельная при жидкой смазке - 3000 об/мин;

Производитель NSK

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Обозначение - 52406;
• Нагрузка - осевая;

Прочие характеристики:

• Размеры. мм - 30x70x52;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер сопряженных деталей (ra max.) - 1;
• Размер сопряженных деталей (Da max.) - 50;
• Размер (r1 min.) - 0.6 мм;
• Размер сопряженных деталей (rb max.) - 0.6;
• Размер (B) - 12 мм.;
• Размер (D1) - 32 мм.;
• Размер (T2) - 32;
• Размер (d3) - 70 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 30 мм;
• Внешний диаметр - 70 мм;
• Высота. мм - 52;
• Масса - 0.978 кг;
• Ширина рабочая (T) - 52 мм;
• Радиус наружней фаски - 1 мм;
• Внутренний диаметр (d2) - 20;

Пропускная способность:

• Грузоподъемность динамическая - 73 кн;
• Частота вращения предельная при жидкой смазке - 3200 об/мин;
• Частота вращения предельная при пластичной смазке - 2200 об/мин;
• Грузоподъемность статическая - 126 кн;
