Шариковый подшипник 52226

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Обозначение - 52226;
• Нагрузка - осевая;

Прочие характеристики:

• Размеры. мм - 190x110x80;
• Граничная нагрузка по усталости (Pu) - 16.6 кн;
• H - 80 мм;
• Размер (D1) - 133 мм;
• Размер сопряженных деталей (ra max.) - 1.5 мм;
• r1.2 min. - 1.5 мм;
• r3.4 min. - 1.1 мм;
• Da max. - 154 мм;
• rb max. - 1 мм;
• da - 130 мм;
• Pu (N) Предел усталостной прочности - 17000;

Габаритные и посадочные размеры:

• Внутренний диаметр - 190 мм;
• Внешний диаметр - 110 мм;
• Высота. мм - 80;
• Масса - 8 кг;
• Наружный диаметр (D) - 190 мм;
• Внутренний диаметр (d) - 110 мм;
• Ширина (высота) (B) - 18 мм;
• d (мм) Внутренний диаметр - 110;
• D (мм) Наружный диаметр - 190;
• m (кг) Масса - 8;
• H (мм) Высота профиля - 80;

Пропускная способность:

• Динамическая грузоподъемность (C) - 182 кн;
• Статическая грузоподъемность (C0) - 585 кн;
• Номинальная частота вращения - 1100 об/мин;
• Предельная частота вращения - 1500 об/мин;
• Co (kN) Грузоподъемность статическая - 585;
• C (kN) Грузоподъемность динамическая - 186;
• n oil (1/min) Ном. частота вращен. при жидк. смазке - 1400;
• n grease (1/min) Ном. частота вращен. при пластич. смазке - 950;

Исходные данные для расчета:

• Коэффициент минимальной нагрузки A - 1.8;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Нагрузка - осевая;
• Обозначение - 52226;

Прочие характеристики:

• Размеры. мм - 110x190x80;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер (B) - 18 мм.;
• Размер (D1) - 133 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 110 мм;
• Внешний диаметр - 190 мм;
• Высота. мм - 80;
• Масса - 8 кг;
• Высота (H) - 80 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 182 кн;
• Грузоподъемность статическая - 573 кн;
• Частота вращения предельная при пластичной смазке - 1530 об/мин;
• Частота вращения предельная при жидкой смазке - 1800 об/мин;

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Нагрузка - осевая;
• Обозначение - 52226;

Прочие характеристики:

• Размеры. мм - 130x190x80;
• Размер (a) - 18 мм.;
• Размер (r1 min.) - 1.1 мм;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер (D1) - 133 мм.;
• Размер сопряженных деталей (da min.) - 130;
• Размер сопряженных деталей (Da max.) - 154;
• Размер сопряженных деталей (ra max.) - 1.5;
• Размер (D2) - 160 мм.;
• Размер сопряженных деталей (ra1 max.) - 1;
• Размер (T1) - 49;
• Размер (d3) - 189.5 мм.;
• Размер (D3) - 195 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 130 мм;
• Внешний диаметр - 190 мм;
• Высота. мм - 80;
• Ширина рабочая (T) - 80 мм;
• Масса - 7.72 кг;
• Радиус наружней фаски - 1.5 мм;
• Внутренний диаметр (d2) - 110;

Пропускная способность:

• Грузоподъемность динамическая - 203 кн;
• Грузоподъемность статическая - 620 кн;
• Частота вращения предельная при пластичной смазке - 1000 об/мин;
• Частота вращения предельная при жидкой смазке - 1500 об/мин;

Производитель ROLEK

Компания ROLEK зарекомендовала себя на мировом рынке как один из авторитетных производителей качественных подшипников. История её успеха началась несколько десятилетий назад, когда небольшая инженерная мастерская превратилась в крупное промышленное предприятие. Со временем, соблюдая традиции высокого мастерства, компания развернула своё производство и сейчас занимает одну из лидирующих позиций на рынке подшипников. Используя инновационные технологии и стремясь к постоянному развитию, ROLEK обеспечивает потребности самых различных секторов промышленности, от автомобилестроения до аэрокосмической отрасли.

Габаритные и посадочные размеры:

• Внешний диаметр - 190 мм;
• Внутренний диаметр - 110 мм;
• Ширина - 18 мм;
• Масса - 8;
• r1.2 min - 1.5;
• D1 - 133;
• r3.4 min - 1;
• H - 80;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Обозначение - 52226;
• Нагрузка - осевая;

Прочие характеристики:

• Размеры. мм - 133x190x80;
• Количество дорожек качения - 2;
• Уплотнение - нет;

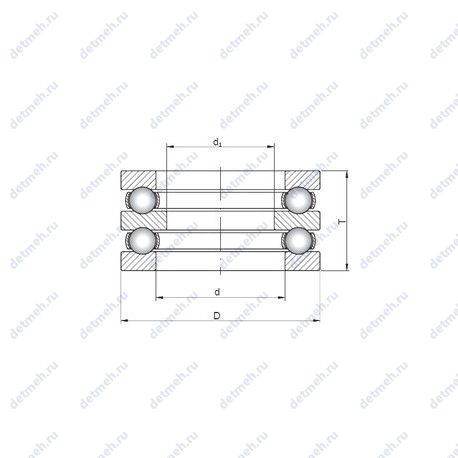

Габаритные и посадочные размеры:

• Внутренний диаметр - 133 мм;
• Внешний диаметр - 190 мм;
• Высота. мм - 80;
• Масса - 8 кг;
• Ширина рабочая (T) - 80 мм;
• Внутренний диаметр (d1) - 110;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Обозначение - 52226;
• Нагрузка - осевая;

Прочие характеристики:

• Размеры. мм - 133x190x80;
• Количество дорожек качения - 2;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 133 мм;
• Внешний диаметр - 190 мм;
• Высота. мм - 80;
• Масса - 8 кг;
• Ширина рабочая (T) - 80 мм;
• Внутренний диаметр (d1) - 110;

Пропускная способность:

• Грузоподъемность динамическая - 186 кн;
• Грузоподъемность статическая - 540 кн;
• Частота вращения предельная при пластичной смазке - 950 об/мин;
• Частота вращения предельная при жидкой смазке - 1400 об/мин;

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Классификация:

• Основной тип - шариковый упорный;
• Тела качения - шарики;
• Обозначение - 52226;
• Нагрузка - осевая;

Прочие характеристики:

• Размеры. мм - 110x190x80;
• Размер (r1 min.) - 1.1 мм.;
• Размер сопряженных деталей (da max) - 130 мм;
• Размер сопряженных деталей (ra max.) - 1.5 мм;
• Размер (D1) - 133 мм.;
• m - 7.26 kg;
• nG - 2210 1/min;
• Da max. - 154 мм.;
• A - 1.7/коэффициент минимальной нагрузки;
• Размер (r) - 1.5 мм.;
• ra1 max. - 1 мм.;
• T2 - 80 мм.;
• Ca - 183000 n;
• C0a - 540000 n;
• Cua - 18900 n/нагрузка предела усталости. осевая;

Габаритные и посадочные размеры:

• Внутренний диаметр - 110 мм;
• Внешний диаметр - 190 мм;
• Высота. мм - 80;
• Ширина (высота) (B) - 18 мм;
• Внутренний диаметр (d) - 110 мм;
• Наружный диаметр (D) - 190 мм;
