Шариковый подшипник 2200 E-2RS1TN9
Подшипник 2200 E-2RS1TN9 — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 2200, размер 10*30*14 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 10 мм
Наружный диаметр: 30 мм
Ширина: 14 мм
Масса: 0.048 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

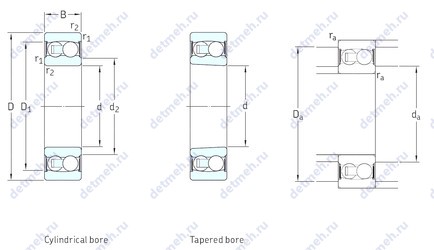

Таблица размеров и характеристик подшипника 2200 E-2RS1TN9
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер (d2): 14 мм.
- Размер сопряженных деталей (da max): 14
- Размер сопряженных деталей (Da max.): 25.8
- Размер сопряженных деталей (ra max.): 0.6
- Размер сопряженных деталей (da min.): 14
- Размер (r2 min.): 0.6 мм
- Pu (N) Предел усталостной прочности: 60
- Размеры. мм: 10x30x14
- Грузоподъемность динамическая: 5.53 кн
- Граничная нагрузка по усталости (Pu): 0.06
- Количество дорожек качения: 2
- Уплотнение: нет
- Размер (D1): 24.8 мм.
- Размер (r1 min.): 0.6 мм
Классификация:
- Нагрузка: радиальная
- Тип: сферический
- Тела качения: шарики
- Обозначение: 2200e-2rs1tn9, 2200 e-2rs1tn9
- Основной тип: шариковый радиальный сферический
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.33
- Расчетный коэффициент (Y0): 2
- Расчетный коэффициент (Y1): 1.9
- Расчетный коэффициент (Y2): 3
- Расчетный коэффициент (kr): 0.045
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 10
- D (мм) Наружный диаметр: 30
- m (кг) Масса: 0.048
- В (мм) Ширина: 14
- Масса: 0.048 кг
- Внутренний диаметр: 10 мм
- Внешний диаметр: 30 мм
- Высота. мм: 14
- Ширина наружной обоймы (C): 14 мм
- Ширина (высота) (B): 14 мм
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 1.18
- C (kN) Грузоподъемность динамическая: 5.53
- n grease (1/min) Ном. частота вращен. при пластич. смазке: 17000
- Грузоподъемность статическая: 1.18 кн
- Частота вращения предельная: 17000 об/мин
В таблице приведены основные размеры подшипника 2200 E-2RS1TN9, технические характеристики и номинальные значения.
Таблица модификаций подшипника 2200 E-2RS1TN9
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 2200 | Основное исполнение. | 10 | 30 | 14 | 0.042 |
| 2200S | Только для внутреннего и наружного колец. | 10 | 30 | 14 | 0.042 |
| S2200 | Керамический материал. | 10 | 30 | 14 | 0.047 |
| 2200G14 | Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 10 | 30 | 14 | 0.05 |
| 2200-2RS | Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника. | 10 | 30 | 14 | 0.047 |
| 2200-TVH | Только для внутреннего и наружного колец. Твердая клетка из полиамида, армированного стекловолокном PA66. | 10 | 30 | 14 | 0.045 |
| 2200 TN9 | Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида. | 10 | 30 | 14 | 0.047 |
| NA2200XLL | Игольчатый роликовый подшипник с размерами по ISO 15. Два уплотнения. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 10 | 30 | 14 | 0.12 |
| 2200 ETN9 | Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца. | 10 | 30 | 14 | 0.047 |
| S2200-2RS | Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника. | 10 | 30 | 14 | 0.047 |
| RNA2200XLL | Однорядный игольчатый роликоподшипник с сепаратором. Два уплотнения. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 14 | 30 | 13.8 | 0.18 |
| NA 2200.2RS | Контактные уплотнения типа RS с обеих сторон подшипника. Игольчатый роликоподшипник с размерами по ISO 15.. | 10 | 30 | 14 | 0.06 |
| 2200-2RSTN9 | Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника. Литой сепаратор из стекло-наполненного полиамида. | 10 | 30 | 14 | 0.048 |
| NA 2200.2RSX | Игольчатый роликовый подшипник с размерами по ISO 15. Контактные уплотнения типа RS с обеих сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 10 | 30 | 14 | 0.06 |
| RNA 2200.2RS | Контактные уплотнения типа RS с обеих сторон подшипника. Игольчатый подшипник без внутреннего кольца, смазочное отверстие в наружном кольце.. | 14 | 30 | 13.8 | 0.052 |
| 2200-2RS-TVH | Только для внутреннего и наружного колец. Твердая клетка из полиамида, армированного стекловолокном PA66. Контактные уплотнения типа RS с обеих сторон подшипника. | 10 | 30 | 14 | 0.053 |
Модификации подшипника 2200 E-2RS1TN9 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 3200 2RS | 10 | 30 | 14 | |||
| 3200 ZZ | 10 | 30 | 14 | |||
| 3200-B-TVH | 10 | 30 | 14 | |||
| 3200-B-2Z-TVH | 10 | 30 | 14 | |||
| 3200-B-2RSR-TV | 10 | 30 | 14 | |||
| 3200-B-TV | 10 | 30 | 14 | |||
| 3200-B-2Z-TV | 10 | 30 | 14 | |||
| 3200A | 10 | 30 | 14 | |||
| S4200 | 10 | 30 | 14 | |||
| S4200-2RS | 10 | 30 | 14 | |||
| 3200 2Z | 10 | 30 | 14 | |||
| 3200 A-2RS1TN9/MT33 | 10 | 30 | 14 |
