Шариковый подшипник 13940

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

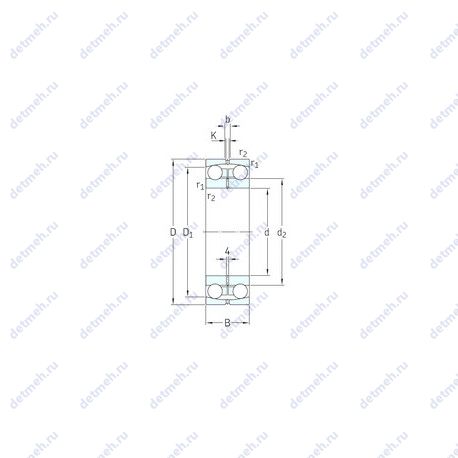

Прочие характеристики:

• Размер (d2) - 229 мм.;
• Размер сопряженных деталей (Da max.) - 269;
• Размер сопряженных деталей (ra max.) - 2;
• Размер (b) - 8.3 мм.;
• Размер сопряженных деталей (da min.) - 211;
• Размер (r2 min.) - 2.1 мм;
• Размер (K) - 4.5 мм.;
• Pu (N) Предел усталостной прочности - 970;
• Грузоподъемность динамическая - 60.5 кн;
• Размеры. мм - 200x280x60;
• Граничная нагрузка по усталости (Pu) - 0.97;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер (D1) - 258 мм.;
• Размер (r1 min.) - 2.1 мм;

Классификация:

• Нагрузка - радиальная;
• Тип - сферический;
• Тела качения - шарики;
• Обозначение - 13940;
• Основной тип - шариковый радиальный сферический;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.19;
• Расчетный коэффициент (Y0) - 3.6;
• Расчетный коэффициент (Y1) - 3.3;
• Расчетный коэффициент (Y2) - 5.1;
• Расчетный коэффициент (kr) - 0.015;

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 200;
• D (мм) Наружный диаметр - 280;
• m (кг) Масса - 10.7;
• В (мм) Ширина - 60;
• Внутренний диаметр - 200 мм;
• Внешний диаметр - 280 мм;
• Высота. мм - 60;
• Ширина наружной обоймы (C) - 60 мм;
• Масса - 10.7 кг;
• Ширина (высота) (B) - 60 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 29;
• C (kN) Грузоподъемность динамическая - 60.5;
• Грузоподъемность статическая - 29 кн;
• Частота вращения номинальная - 4300 об/мин;
• Частота вращения предельная - 2600 об/мин;
