Шариковый подшипник 13944

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

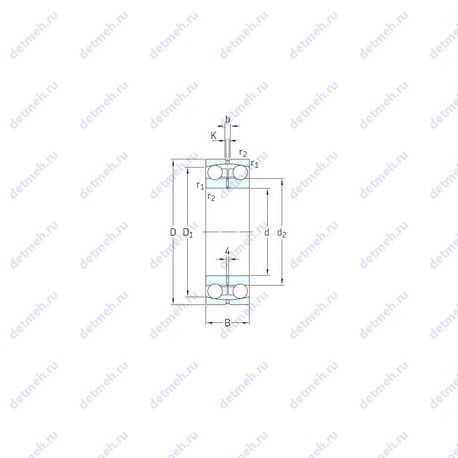

• Размер (d2) - 249 мм.;
• Размер сопряженных деталей (Da max.) - 289;
• Размер сопряженных деталей (ra max.) - 2;
• Размер (b) - 8.3 мм.;
• Размер сопряженных деталей (da min.) - 231;
• Размер (r2 min.) - 2.1 мм;
• Размер (K) - 4.5 мм.;
• Pu (N) Предел усталостной прочности - 970;
• Грузоподъемность динамическая - 60.5 кн;
• Размеры. мм - 220x300x60;
• Граничная нагрузка по усталости (Pu) - 0.97;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер (D1) - 278 мм.;
• Размер (r1 min.) - 2.1 мм;

Классификация:

• Нагрузка - радиальная;
• Тип - сферический;
• Тела качения - шарики;
• Обозначение - 13944;
• Основной тип - шариковый радиальный сферический;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.18;
• Расчетный коэффициент (Y0) - 3.6;
• Расчетный коэффициент (Y1) - 3.5;
• Расчетный коэффициент (Y2) - 5.4;
• Расчетный коэффициент (kr) - 0.015;

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 220;
• D (мм) Наружный диаметр - 300;
• m (кг) Масса - 11;
• В (мм) Ширина - 60;
• Внутренний диаметр - 220 мм;
• Внешний диаметр - 300 мм;
• Высота. мм - 60;
• Ширина наружной обоймы (C) - 60 мм;
• Масса - 11 кг;
• Ширина (высота) (B) - 60 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 30.5;
• C (kN) Грузоподъемность динамическая - 60.5;
• Грузоподъемность статическая - 30.5 кн;
• Частота вращения номинальная - 3800 об/мин;
• Частота вращения предельная - 2400 об/мин;
