Шариковый подшипник 1301 ETN9

Подшипник 1301 ETN9 — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 1301, размер 12*37*12 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 12 мм
Наружный диаметр: 37 мм
Ширина: 12 мм
Масса: 0.067 кг

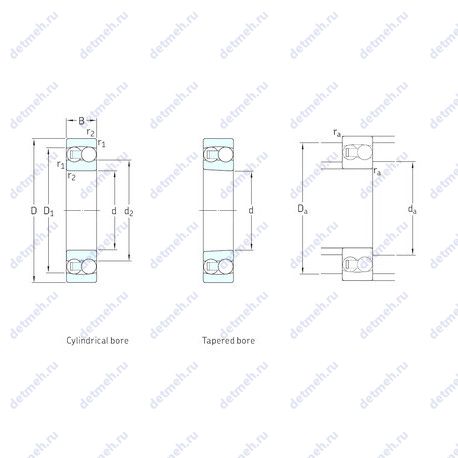

Подшипник 1301 ETN9 чертеж — Чертеж подшипника 1301 ETN9

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида Суффикс E — Канавка во внешнем кольце, но без стопорного кольца

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 1301 ETN9

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер (d2) - 20 мм.;
Размер (r2 min.) - 1 мм;
Размер сопряженных деталей (Da max.) - 31.4;
Размер сопряженных деталей (ra max.) - 1;
Размер сопряженных деталей (da min.) - 17.6;
Размер (r1 min.) - 1 мм;
Pu (N) Предел усталостной прочности - 120;
Размеры. мм - 12x37x12;
Грузоподъемность динамическая - 9.36 кн;
Граничная нагрузка по усталости (Pu) - 0.12;
Количество дорожек качения - 2;
Уплотнение - нет;
Размер (D1) - 30.8 мм.;

Классификация:

Нагрузка - радиальная;
Тип - сферический;
Тела качения - шарики;
Обозначение - 1301etn9, 1301 etn9;
Основной тип - шариковый радиальный сферический;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.35;
Расчетный коэффициент (Y0) - 1.8;
Расчетный коэффициент (Y1) - 1.8;
Расчетный коэффициент (Y2) - 2.8;
Расчетный коэффициент (kr) - 0.04;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 12;
D (мм) Наружный диаметр - 37;
m (кг) Масса - 0.067;
В (мм) Ширина - 12;
Масса - 0.067 кг;
Внутренний диаметр - 12 мм;
Внешний диаметр - 37 мм;
Высота. мм - 12;
Ширина наружной обоймы (C) - 12 мм;
Ширина (высота) (B) - 12 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 2.16;
C (kN) Грузоподъемность динамическая - 9.36;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 22000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 18000;
Грузоподъемность статическая - 2.16 кн;
Частота вращения номинальная - 40000 об/мин;
Частота вращения предельная - 28000 об/мин;

В таблице приведены основные размеры подшипника 1301 ETN9, технические характеристики и номинальные значения.

Таблица модификаций подшипника 1301 ETN9

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1301	Основное исполнение.	12	37	12	0.067
1301S	Шариковый сферический подшипник, двухрядный.	12	37	12	0.066
1301G14	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	12	37	12	0.07
1301 EM	Шариковый сферический подшипник, двухрядный.	12	37	12	0.072

Модификации подшипника 1301 ETN9 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
