Шариковый подшипник 13030

Подшипник 13030 — это импортный шариковый сферический подшипник, двухрядный, является основным конструктивным исполнением, размер 150*225*56 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: SKF
  3. Внутренний диаметрВнутренний диаметр: 150 мм
  4. Наружный диаметрНаружный диаметр: 225 мм
  5. ШиринаШирина: 56 мм
  6. МассаМасса: 7.5 кг

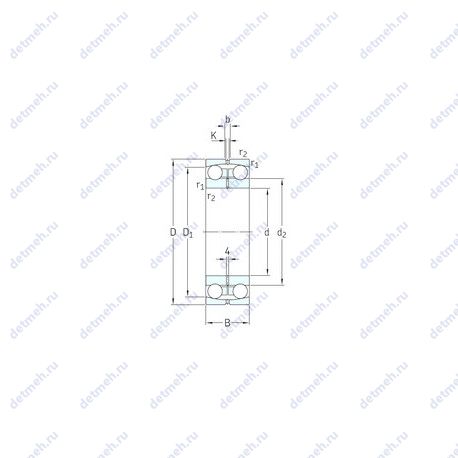

Подшипник 13030 чертеж
Чертеж подшипника 13030

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица размеров и характеристик подшипника 13030

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

  • Размер (d2) - 175 мм.;
  • Размер сопряженных деталей (Da max.) - 214;
  • Размер сопряженных деталей (ra max.) - 2;
  • Размер (b) - 8.3 мм.;
  • Размер сопряженных деталей (da min.) - 161;
  • Размер (r2 min.) - 2.1 мм;
  • Размер (K) - 4.5 мм.;
  • Pu (N) Предел усталостной прочности - 880;
  • Грузоподъемность динамическая - 57.2 кн;
  • Размеры. мм - 150x225x56;
  • Граничная нагрузка по усталости (Pu) - 0.88;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;
  • Размер (D1) - 203 мм.;
  • Размер (r1 min.) - 2.1 мм;

Классификация:

  • Нагрузка - радиальная;
  • Тип - сферический;
  • Тела качения - шарики;
  • Обозначение - 13030;
  • Основной тип - шариковый радиальный сферический;

Исходные данные для расчета:

  • Расчетный коэффициент (e) - 0.24;
  • Расчетный коэффициент (Y0) - 2.8;
  • Расчетный коэффициент (Y1) - 2.6;
  • Расчетный коэффициент (Y2) - 4.1;
  • Расчетный коэффициент (kr) - 0.02;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 150;
  • D (мм) Наружный диаметр - 225;
  • m (кг) Масса - 7.5;
  • В (мм) Ширина - 56;
  • Внутренний диаметр - 150 мм;
  • Внешний диаметр - 225 мм;
  • Высота. мм - 56;
  • Ширина наружной обоймы (C) - 56 мм.;
  • Масса - 7.5 кг;
  • Ширина (высота) (B) - 56 мм.;

Пропускная способность:

  • Co (kN) Грузоподъемность статическая - 23.6;
  • C (kN) Грузоподъемность динамическая - 57.2;
  • Грузоподъемность статическая - 23.6 кн;
  • Частота вращения номинальная - 5600 об/мин;
  • Частота вращения предельная - 3400 об/мин;

В таблице приведены основные размеры подшипника 13030, технические характеристики и номинальные значения.

Таблица взаимозаменяемости

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
133015022556
