Шариковый подшипник 1213 EKTN9 + H 213
Подшипник 1213 EKTN9 + H 213 — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 1213, размер 60*120*23 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 60 мм
Наружный диаметр: 120 мм
Ширина: 23 мм
Масса: 1.45 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

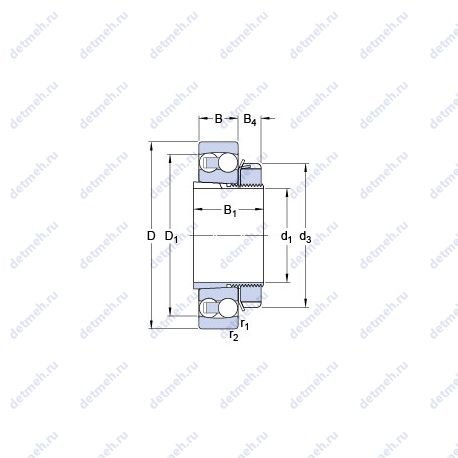

Таблица размеров и характеристик подшипника 1213 EKTN9 + H 213
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Исходные данные для расчета:
- Расчетный коэффициент (Y)1: 3.5
- Расчетный коэффициент (e): 0.18
- Расчетный коэффициент (Y)0: 3.6
- Расчетный коэффициент (Y)2: 5.4
- Расчетный коэффициент (kr): 0.04
Прочие характеристики:
- Размер (d1): 60 мм
- r1.2 min.: 1.5 мм
- Размер сопряженных деталей (db min): 70 мм
- Da max.: 111 мм
- B1: 40 мм
- Ba min.: 7 мм
- d3: 85 мм
- B4: 13.5 мм
- Размер сопряженных деталей (ra max.): 1.5 мм
- Размер сопряженных деталей (da max): 85 мм
- Размер (D1): 104 мм
- Граничная нагрузка по усталости (Pu): 0.72 кн
- Размеры. мм: 120x60x40
Пропускная способность:
- Номинальная частота вращения: 11000 об/мин
- Предельная частота вращения: 7000 об/мин
- Статическая грузоподъемность (C0): 14 кн
- Динамическая грузоподъемность (C): 35.1 кн
Классификация:
- Нагрузка: радиальная
- Тип: сферический
- Основной тип: шариковый радиальный сферический
- Обозначение: 1213 ektn9 + h 213
- Тела качения: шарики
Габаритные и посадочные размеры:
- Ширина (высота) (B): 23 мм
- Наружный диаметр (D): 120 мм
- Масса: 1.45 кг
- Высота. мм: 40
- Внешний диаметр: 60 мм
- Внутренний диаметр: 120 мм
В таблице приведены основные размеры подшипника 1213 EKTN9 + H 213, технические характеристики и номинальные значения.
Таблица модификаций подшипника 1213 EKTN9 + H 213
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1213 | Основное исполнение. | 65 | 120 | 23 | 1.13 |
| 1213K | Коническое внутреннее отверстие, конусность 1:12. | 65 | 120 | 23 | 1.15 |
| 1213S | Шариковый сферический подшипник, двухрядный. | 65 | 120 | 23 | 1.15 |
| 1213SK | Коническое внутреннее отверстие, конусность 1:12. | 65 | 120 | 23 | 1.15 |
| 1213-TVH | Твердая клетка из полиамида, армированного стекловолокном PA66. | 65 | 120 | 23 | 1.14 |
| 1213 TN9 | Литой сепаратор из стекло-наполненного полиамида. | 65 | 120 | 23 | 1.15 |
| 1213 KTN9 | Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. | 65 | 120 | 23 | 1.15 |
| 1213 ETN9 | Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца. | 65 | 120 | 23 | 1.15 |
| 1213 EKTN9 | Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца. | 65 | 120 | 23 | 1.15 |
| 1213-K-TVH-C3 | Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12. | 65 | 120 | 23 | 1.13 |
| 1213 KTN9+H213 | Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. | 60 | 120 | 23 | 1.45 |
| 1213-K-TVH-C3 + H213 | Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12. | 65 | 120 | 23 | 1.13 |
Модификации подшипника 1213 EKTN9 + H 213 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 1212-K+H212 | 60 | 120 | 23 | Проточка на внешнем кольце для смазки |
