Шариковый подшипник 1321S

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Пропускная способность:

• Частота вращения предельная при жидкой смазке - 3 200 об/мин;
• Частота вращения предельная при пластичной смазке - 2 600 об/мин;
• Грузоподъемность статическая - 64.5 кн;
• Грузоподъемность динамическая - 154 кн;

Классификация:

• Тип - сферический;
• Нагрузка - радиальная;
• Основной тип - шариковый радиальный сферический;
• Обозначение - 1321s;
• Тела качения - шарики;

Исходные данные для расчета:

• Расчетный коэффициент (Y1) - 2.7;
• Расчетный коэффициент (Y2) - 4.2;
• Расчетный коэффициент (Y0) - 2.9;
• Расчетный коэффициент (e) - 0.23;

Прочие характеристики:

• Размер сопряженных деталей (ra max.) - 2.5;
• Размер сопряженных деталей (Da max.) - 212;
• Размер сопряженных деталей (da min.) - 118;
• Уплотнение - нет;
• Количество дорожек качения - 2;
• Размеры. мм - 105x225x49;

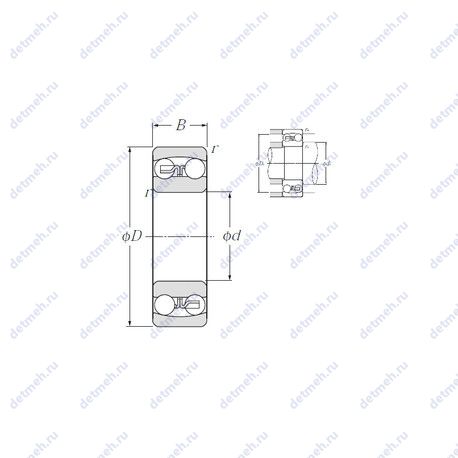

Габаритные и посадочные размеры:

• Радиус наружней фаски - 3 мм;
• Ширина (высота) (B) - 49 мм;
• Масса - 10 кг;
• Ширина наружной обоймы (C) - 49 мм;
• Высота. мм - 49;
• Внешний диаметр - 225 мм;
• Внутренний диаметр - 105 мм;
