Подшипник 1321 ISO

1321 — это импортный шариковый сферический подшипник, двухрядный, является основным конструктивным исполнением.
Отечественный аналог - 1321.
Размер подшипника: 105*225*49 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: CX,FBJ,ISO Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 105 мм
  4. Наружный диаметрНаружный диаметр: 225 мм
  5. ШиринаШирина: 49 мм
  6. МассаМасса: 10 кг

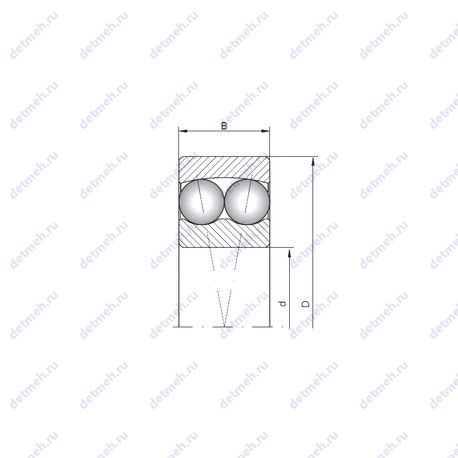

Подшипник 1321 чертеж
Чертеж подшипника 1321

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы
  1. Общие сведения
  2. Модификации
  3. Аналоги
  4. Взаимозаменяемость
  5. Размеры и характеристики

Таблица модификаций подшипника 1321

НомерТехнические требованияd,ммD,ммB,ммm,кг
1321K+H321Коническое внутреннее отверстие, конусность 1:12
1052254910
1321KКоническое внутреннее отверстие, конусность 1:12
1052254910
1321-M1052254910.3
1321S1052254910
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 1321

БрендНомерd,ммD,ммB,ммСтандарт
ГОСТ132110522549ГОСТ
FBJ132110522549ISO
CX132110522549ISO
KOYO132110522549ISO
NSK132110522549ISO
NACHI132110522549ISO
NKE132110522549ISO
ISO132110522549ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 1321

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
1321K+H32110522549Проточка на внешнем кольце для смазки
1321K10522549Проточка на внешнем кольце для смазки
1321-M10522549
1321S10522549
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 1321

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель FBJ

FBJ — Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Классификация:

  • Обозначение - 1321;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 105;
  • D (мм) Наружный диаметр - 225;
  • В (мм) Ширина - 49;
  • m (кг) Масса - 9.95;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 127;
  • Co (kN) Грузоподъемность статическая - 46.6;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 2200;

Производитель KOYO

KOYO — Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Классификация:

  • Основной тип - шариковый радиальный сферический;
  • Тела качения - шарики;
  • Обозначение - 1321;
  • Нагрузка - радиальная;
  • Тип - сферический;

Прочие характеристики:

  • Размеры. мм - 105x225x49;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;
  • Размер сопряженных деталей (ra max.) - 2.5;
  • Размер сопряженных деталей (da min.) - 118;
  • Размер сопряженных деталей (Da max.) - 212;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 105 мм;
  • Внешний диаметр - 225 мм;
  • Высота. мм - 49;
  • Ширина наружной обоймы (C) - 49 мм;
  • Масса - 10.0 кг;
  • Ширина (высота) (B) - 49 мм;
  • Радиус наружней фаски - 3 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 149 кн;
  • Грузоподъемность статическая - 60.2 кн;
  • Частота вращения предельная при пластичной смазке - 2600 об/мин;
  • Частота вращения предельная при жидкой смазке - 3200 об/мин;

Исходные данные для расчета:

  • Расчетный коэффициент (e) - 0.23;
  • Расчетный коэффициент (Y0) - 2.86;
  • Расчетный коэффициент (Y1) - 2.73;
  • Расчетный коэффициент (Y2) - 4.22;

Производитель NACHI

NACHI — С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Классификация:

  • Основной тип - шариковый радиальный сферический;
  • Тела качения - шарики;
  • Нагрузка - радиальная;
  • Обозначение - 1321;
  • Тип - сферический;

Прочие характеристики:

  • Размеры. мм - 105x225x49;
  • Размер (r1 min.) - 3 мм;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;
  • Размер сопряженных деталей (da min.) - 119;
  • Размер сопряженных деталей (Da max.) - 211;
  • Размер сопряженных деталей (ra max.) - 2.5;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 105 мм;
  • Внешний диаметр - 225 мм;
  • Высота. мм - 49;
  • Ширина (высота) (B) - 49 мм;
  • Ширина наружной обоймы (C) - 49 мм;
  • Масса - 10.0 кг;

Пропускная способность:

  • Грузоподъемность динамическая - 156 кн;
  • Грузоподъемность статическая - 64.5 кн;
  • Частота вращения предельная при пластичной смазке - 2500 об/мин;
  • Частота вращения предельная при жидкой смазке - 3100 об/мин;

Исходные данные для расчета:

  • Расчетный коэффициент (e) - 0.23;
  • Расчетный коэффициент (Y0) - 2.9;
  • Расчетный коэффициент (Y1) - 2.7;
  • Расчетный коэффициент (Y2) - 4.2;

Производитель NKE

NKE — NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности.  Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Классификация:

  • Основной тип - шариковый радиальный сферический;
  • Тела качения - шарики;
  • Нагрузка - радиальная;
  • Обозначение - 1321;
  • Тип - сферический;

Прочие характеристики:

  • Размеры. мм - 105x225x49;
  • Размер (r1 min.) - 3 мм;
  • Размер (r2 min.) - 3 мм;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 105 мм;
  • Внешний диаметр - 225 мм;
  • Высота. мм - 49;
  • Ширина (высота) (B) - 49 мм;
  • Ширина наружной обоймы (C) - 49 мм;
  • Масса - 10 кг;

Пропускная способность:

  • Грузоподъемность динамическая - 151 кн;
  • Грузоподъемность статическая - 64 кн;
  • Частота вращения предельная - 4300 об/мин;

Производитель ISO

Классификация:

  • Основной тип - шариковый радиальный сферический;
  • Тела качения - шарики;
  • Обозначение - 1321;
  • Нагрузка - радиальная;
  • Тип - сферический;

Прочие характеристики:

  • Размеры. мм - 105x225x49;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 105 мм;
  • Внешний диаметр - 225 мм;
  • Высота. мм - 49;
  • Масса - 10 кг;
  • Ширина (высота) (B) - 49 мм;
  • Ширина наружной обоймы (C) - 49 мм;

Производитель CX

CX — CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

  • Основной тип - шариковый радиальный сферический;
  • Тела качения - шарики;
  • Обозначение - 1321;
  • Нагрузка - радиальная;
  • Тип - сферический;

Прочие характеристики:

  • Размеры. мм - 105x225x49;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 105 мм;
  • Внешний диаметр - 225 мм;
  • Высота. мм - 49;
  • Масса - 10 кг;
  • Ширина (высота) (B) - 49 мм;
  • Ширина наружной обоймы (C) - 49 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 149 кн;
  • Грузоподъемность статическая - 60.2 кн;
  • Частота вращения предельная при пластичной смазке - 2600 об/мин;
  • Частота вращения предельная при жидкой смазке - 3200 об/мин;

Производитель NSK

NSK — Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

  • Основной тип - шариковый радиальный сферический;
  • Тела качения - шарики;
  • Обозначение - 1321;
  • Нагрузка - радиальная;
  • Тип - сферический;

Прочие характеристики:

  • Размеры. мм - 105x225x49;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;
  • Размер сопряженных деталей (ra max.) - 2.5;
  • Размер сопряженных деталей (da min.) - 118;
  • Размер сопряженных деталей (Da max.) - 212;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 105 мм;
  • Внешний диаметр - 225 мм;
  • Высота. мм - 49;
  • Ширина наружной обоймы (C) - 49 мм;
  • Масса - 10 кг;
  • Ширина (высота) (B) - 49 мм;
  • Радиус наружней фаски - 3 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 154 кн;
  • Частота вращения предельная при жидкой смазке - 3 200 об/мин;
  • Частота вращения предельная при пластичной смазке - 2 600 об/мин;
  • Грузоподъемность статическая - 64.5 кн;

Исходные данные для расчета:

  • Расчетный коэффициент (e) - 0.23;
  • Расчетный коэффициент (Y0) - 2.9;
  • Расчетный коэффициент (Y2) - 4.2;
  • Расчетный коэффициент (Y3) - 2.7;
×
