Шариковый подшипник 1321-M
Подшипник 1321-M — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 1321, размер 105*225*49 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 105 мм
Наружный диаметр: 225 мм
Ширина: 49 мм
Масса: 10.3 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

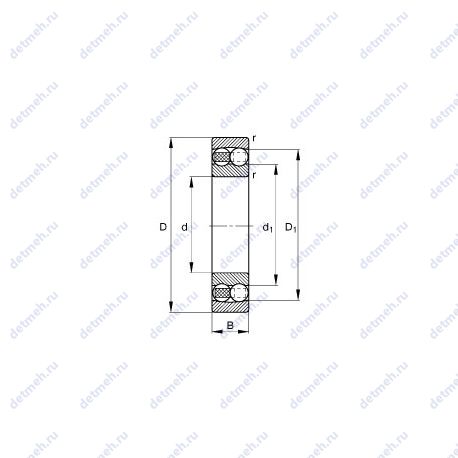

Таблица размеров и характеристик подшипника 1321-M
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m: 10.3 kg
- C1: 2.5 мм./следует учитывать выступание шариков при проектировании сопрягаемой конструкции.
- da min.: 119 мм.
- Размер (r): 3 мм.
- Y2: 4.25
- Y1: 2.75
- Da max.: 211 мм
- nB: 5200 1/min
- nG: 4500 1/min
- Cur: 3100 n
- Y0: 2.88
- e: 0.23
- C0r: 64000 n
- Cr: 158000 n
- Размер (D1): 191.3 мм.
- Размер сопряженных деталей (ra max.): 2.5 мм
- Размер (d1): 143.2 мм
- Размеры. мм: 105x225x49
Классификация:
- Тип: сферический
- Основной тип: шариковый радиальный сферический
- Нагрузка: радиальная
- Обозначение: 1321-m
- Тела качения: шарики
Габаритные и посадочные размеры:
- Наружный диаметр (D): 225 мм
- Внутренний диаметр (d): 105 мм
- Ширина (высота) (B): 49 мм
- Высота. мм: 49
- Внешний диаметр: 225 мм
- Внутренний диаметр: 105 мм
В таблице приведены основные размеры подшипника 1321-M, технические характеристики и номинальные значения.
Таблица модификаций подшипника 1321-M
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1321 | Основное исполнение. | 105 | 225 | 49 | 10 |
| 1321K | Коническое внутреннее отверстие, конусность 1:12. | 105 | 225 | 49 | 10 |
| 1321S | Шариковый сферический подшипник, двухрядный. | 105 | 225 | 49 | 10 |
| 1321K+H321 | Коническое внутреннее отверстие, конусность 1:12. | 105 | 225 | 49 | 10 |
Модификации подшипника 1321-M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
