Шариковый подшипник 127 TN9

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Расчетный коэффициент (Y1) - 1.9;
• Расчетный коэффициент (e) - 0.33;
• Расчетный коэффициент (Y0) - 2;
• Расчетный коэффициент (Y2) - 3;
• Расчетный коэффициент (kr) - 0.04;

Классификация:

• Нагрузка - радиальная;
• Тип - сферический;
• Тела качения - шарики;
• Обозначение - 127tn9, 127 tn9;
• Основной тип - шариковый радиальный сферический;

Прочие характеристики:

• Размер сопряженных деталей (da min.) - 9.4;
• Размер (d2) - 12.6 мм.;
• Pu (N) Предел усталостной прочности - 29;
• Размеры. мм - 7x22x7;
• Грузоподъемность динамическая - 2.65 кн;
• Граничная нагрузка по усталости (Pu) - 0.029;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер (D1) - 17.6 мм.;
• Размер (r1 min.) - 0.3 мм;
• Размер (r2 min.) - 0.3 мм;
• Размер сопряженных деталей (Da max.) - 19.6;
• Размер сопряженных деталей (ra max.) - 0.3;

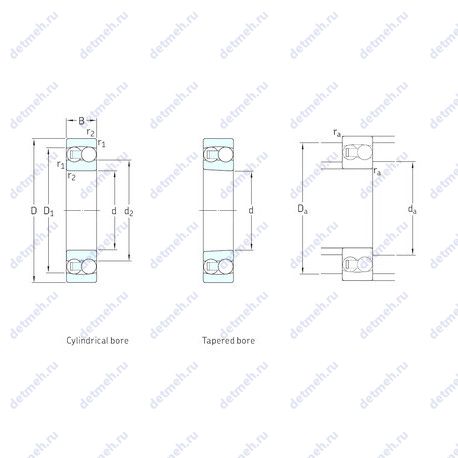

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 7;
• D (мм) Наружный диаметр - 22;
• m (кг) Масса - 0.014;
• В (мм) Ширина - 7;
• Внутренний диаметр - 7 мм;
• Внешний диаметр - 22 мм;
• Высота. мм - 7;
• Ширина наружной обоймы (C) - 7 мм.;
• Масса - 0.014 кг;
• Ширина (высота) (B) - 7 мм.;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 0.56;
• C (kN) Грузоподъемность динамическая - 2.65;
• n oil (1/min) Ном. частота вращен. при жидк. смазке - 36000;
• n grease (1/min) Ном. частота вращен. при пластич. смазке - 30000;
• Частота вращения предельная - 40000 об/мин;
• Грузоподъемность статическая - 0.56 кн;
• Частота вращения номинальная - 63000 об/мин;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

• Внешний диаметр - 22 мм;
• Высота. мм - 7;
• Ширина (высота) (B) - 7 мм.;
• Ширина наружной обоймы (C) - 7 мм.;
• Масса - 0.014 кг;
• Внутренний диаметр - 7. мм;

Пропускная способность:

• Грузоподъемность динамическая - 2.60 кн;
• Грузоподъемность статическая - 0.55 кн;
• Частота вращения предельная при пластичной смазке - 30600 об/мин;
• Частота вращения предельная при жидкой смазке - 36000 об/мин;

Прочие характеристики:

• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размеры. мм - 7x22x7;

Классификация:

• Тип - сферический;
• Основной тип - шариковый радиальный сферический;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - 127 tn9;
