Подшипник 129 TN9 ISO
129 TN9 — это импортный сферический подшипник, двухрядный, является основным конструктивным исполнением.
Отечественный аналог - 1009.
Размер подшипника: 9*26*8 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица аналогов подшипника 129 TN9
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

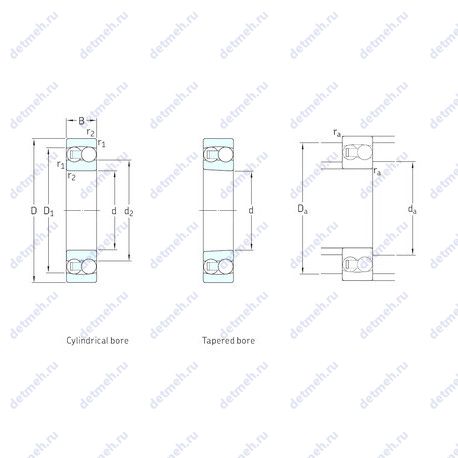

Таблица размеров и характеристик подшипника 129 TN9
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель SKF
SKF — Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Обозначение - 129tn9, 129 tn9;
- Нагрузка - радиальная;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 9x26x8;
- Грузоподъемность динамическая - 3.9 кн;
- Граничная нагрузка по усталости (Pu) - 0.043;
- Количество дорожек качения - 2;
- Уплотнение - нет;
- Размер (D1) - 21.1 мм.;
- Размер (r1 min.) - 0.3 мм;
- Размер (r2 min.) - 0.3 мм;
- Размер сопряженных деталей (Da max.) - 23.6;
- Размер сопряженных деталей (ra max.) - 0.3;
- Размер сопряженных деталей (da min.) - 11.4;
- Размер (d2) - 14.8 мм.;
- Pu (N) Предел усталостной прочности - 43;
Габаритные и посадочные размеры:
- Внутренний диаметр - 9 мм;
- Внешний диаметр - 26 мм;
- Высота. мм - 8;
- Ширина наружной обоймы (C) - 8 мм;
- Масса - 0.022 кг;
- Ширина (высота) (B) - 8 мм.;
- d (мм) Внутренний диаметр - 9;
- D (мм) Наружный диаметр - 26;
- m (кг) Масса - 0.022;
- В (мм) Ширина - 8;
Пропускная способность:
- Грузоподъемность статическая - 0.82 кн;
- Частота вращения номинальная - 60000 об/мин;
- Частота вращения предельная - 38000 об/мин;
- Co (kN) Грузоподъемность статическая - 0.82;
- C (kN) Грузоподъемность динамическая - 3.9;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 32000;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 26000;
Исходные данные для расчета:
- Расчетный коэффициент (e) - 0.33;
- Расчетный коэффициент (Y0) - 2;
- Расчетный коэффициент (Y1) - 1.9;
- Расчетный коэффициент (Y2) - 3;
- Расчетный коэффициент (kr) - 0.04;
Производитель ISB
ISB — ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Нагрузка - радиальная;
- Обозначение - 129 tn9;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 9x26x8;
- Количество дорожек качения - 2;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 9 мм;
- Внешний диаметр - 26 мм;
- Высота. мм - 8;
- Ширина (высота) (B) - 8 мм.;
- Ширина наружной обоймы (C) - 8 мм.;
- Масса - 0.022 кг;
Пропускная способность:
- Грузоподъемность динамическая - 3.82 кн;
- Грузоподъемность статическая - 0.80 кн;
- Частота вращения предельная при пластичной смазке - 29070 об/мин;
- Частота вращения предельная при жидкой смазке - 34200 об/мин;
