Подшипник 108 TN9 ISO
108 TN9 — это импортный сферический подшипник, двухрядный, является основным конструктивным исполнением.
Отечественный аналог - 1008.
Размер подшипника: 8*22*7 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица аналогов подшипника 108 TN9
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица применяемости подшипника 108 TN9
ЗИУ 683Б Механизм открывания двери ЗИУ 9В(682В) Механизм открывания двери ЗИУ Механизм открывания двери
Применяемость — это области или различные узлы агрегатов, в которых подшипник может быть установлен согласно техническим условиям. Каждая конкретная область или узел имеет свои требования к подшипнику: рабочая нагрузка, предельная скорость вращения, температурный диапазон, допуски по шуму, вибрации и других факторов. При выборе подшипника, важно учитывать его применимость заявленную производителем, чтобы обеспечить продолжительную и эффективную работу подшипника в установленной среде и условиях эксплуатации.
Таблица взаимозаменяемостей подшипника 108 TN9
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 108 | 8 | 22 | 7 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 108 TN9
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель SKF
SKF — Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Обозначение - 108tn9, 108 tn9;
- Нагрузка - радиальная;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 8x22x7;
- Грузоподъемность динамическая - 2.65 кн;
- Граничная нагрузка по усталости (Pu) - 0.029;
- Количество дорожек качения - 2;
- Уплотнение - нет;

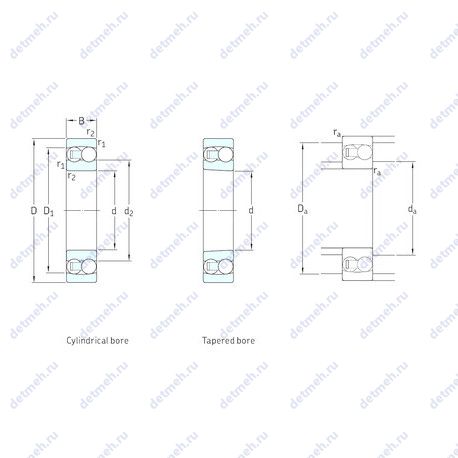

- Размер (D1) - 17.6 мм.;
- Размер (r1 min.) - 0.3 мм;
- Размер (r2 min.) - 0.3 мм;
- Размер сопряженных деталей (Da max.) - 19.6;
- Размер сопряженных деталей (ra max.) - 0.3;
- Размер сопряженных деталей (da min.) - 10.4;
- Размер (d2) - 12.6 мм.;
- Pu (N) Предел усталостной прочности - 29;
Габаритные и посадочные размеры:
- Внутренний диаметр - 8 мм;
- Внешний диаметр - 22 мм;
- Высота. мм - 7;
- Ширина наружной обоймы (C) - 7 мм.;
- Масса - 0.014 кг;
- Ширина (высота) (B) - 7 мм.;
- d (мм) Внутренний диаметр - 8;
- D (мм) Наружный диаметр - 22;
- m (кг) Масса - 0.014;
- В (мм) Ширина - 7;
Пропускная способность:
- Грузоподъемность статическая - 0.56 кн;
- Частота вращения номинальная - 60000 об/мин;
- Частота вращения предельная - 40000 об/мин;
- Co (kN) Грузоподъемность статическая - 0.56;
- C (kN) Грузоподъемность динамическая - 2.65;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 36000;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 30000;
Исходные данные для расчета:
- Расчетный коэффициент (e) - 0.33;
- Расчетный коэффициент (Y0) - 2;
- Расчетный коэффициент (Y1) - 1.9;
- Расчетный коэффициент (Y2) - 3;
- Расчетный коэффициент (kr) - 0.03;
Производитель ISB
ISB — ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Нагрузка - радиальная;
- Обозначение - 108 tn9;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 8x22x7;
- Количество дорожек качения - 2;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 8 мм;
- Внешний диаметр - 22 мм;
- Высота. мм - 7;
- Ширина (высота) (B) - 7 мм.;
- Ширина наружной обоймы (C) - 7 мм.;
- Масса - 0.014 кг;
Пропускная способность:
- Грузоподъемность динамическая - 2.60 кн;
- Грузоподъемность статическая - 0.55 кн;
- Частота вращения предельная при пластичной смазке - 30600 об/мин;
- Частота вращения предельная при жидкой смазке - 36000 об/мин;
