Подшипник 1318 ISO

1318 — это импортный сферический подшипник, двухрядный, является основным конструктивным исполнением.
Отечественный аналог - 2В01318.
Размер подшипника: 90*190*43 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: CRAFT,CX,FBJ Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 90 мм
  4. Наружный диаметрНаружный диаметр: 190 мм
  5. ШиринаШирина: 43 мм
  6. МассаМасса: 5.8 кг

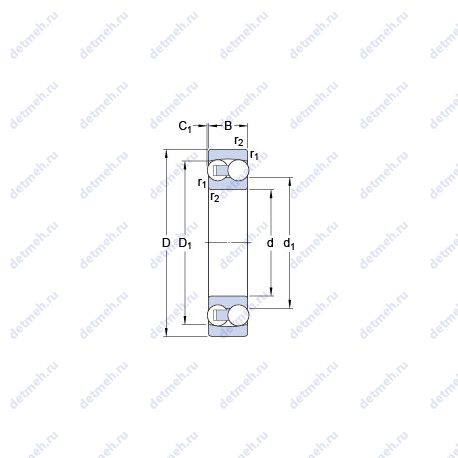

Подшипник 1318 чертеж
Чертеж подшипника 1318

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 1318

НомерТехнические требованияd,ммD,ммB,ммm,кг
1318 KКоническое внутреннее отверстие, конусность 1:12
90190435.8
1318K+H318Коническое внутреннее отверстие, конусность 1:12
80190435.8
1318-K-M-C3 + H31890190436.27
1318-M90190436.35
1318-K-M-C390190436.27
1318S90190435.94
1318SK90190435.94
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 1318

БрендНомерd,ммD,ммB,ммСтандарт
ГПЗ-12В0 13189019043ГОСТ
FBJ13189019043ISO
CX13189019043ISO
KOYO13189019043ISO
NSK13189019043ISO
NACHI13189019043ISO
SKF13189019043ISO
ISB13189019043ISO
NKE13189019043ISO
CRAFT13189019043ISO
ISO13189019043ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 1318

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
1318 K9019043Проточка на внешнем кольце для смазки
1318S9019043
1318SK9019043Проточка на внешнем кольце для смазки
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 1318

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель CRAFT

CRAFT — Компания  Craft   Bearing   Company ,  Inc ., расположенная в Литве,  производит и поставляет широкий ассортимент промышленных и автомобильных подшипников по всему миру и обладает всеми качествами хорошего поставщика. Они работают в соответствии с международными стандартами (ISO 9001, PPAP, AQL и т.д.). Лаборатория контроля качества подшипников CRAFT проводит все необходимые испытания, чтобы гарантировать высокое качество всей продукции, для избегания каких-либо проблем из-за заводских дефектов.

Классификация:

  • Основной тип - шариковый радиальный сферический;
  • Тела качения - шарики;
  • Обозначение - 1318;
  • Нагрузка - радиальная;
  • Тип - сферический;

Прочие характеристики:

  • Размеры. мм - 90x190x43;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 90 мм;
  • Внешний диаметр - 190 мм;
  • Высота. мм - 43;
  • Ширина наружной обоймы (C) - 43 мм.;
  • Масса - 5.800 кг;
  • Ширина (высота) (B) - 43 мм.;

Производитель FBJ

FBJ — Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Классификация:

  • Обозначение - 1318;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 90;
  • D (мм) Наружный диаметр - 190;
  • В (мм) Ширина - 43;
  • m (кг) Масса - 5.8;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 87.8;
  • Co (kN) Грузоподъемность статическая - 33;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 2600;

Производитель KOYO

KOYO — Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Классификация:

  • Основной тип - шариковый радиальный сферический;
  • Тела качения - шарики;
  • Обозначение - 1318;
  • Нагрузка - радиальная;
  • Тип - сферический;

Прочие характеристики:

  • Размеры. мм - 90x190x43;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;
  • Размер сопряженных деталей (ra max.) - 2.5;
  • Размер сопряженных деталей (da min.) - 103;
  • Размер сопряженных деталей (Da max.) - 177;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 90 мм;
  • Внешний диаметр - 190 мм;
  • Высота. мм - 43;
  • Ширина наружной обоймы (C) - 43 мм;
  • Масса - 5.80 кг;
  • Ширина (высота) (B) - 43 мм;
  • Радиус наружней фаски - 3 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 116 кн;
  • Грузоподъемность статическая - 44.4 кн;
  • Частота вращения предельная при пластичной смазке - 3100 об/мин;
  • Частота вращения предельная при жидкой смазке - 3800 об/мин;

Исходные данные для расчета:

  • Расчетный коэффициент (e) - 0.22;
  • Расчетный коэффициент (Y0) - 2.94;
  • Расчетный коэффициент (Y1) - 2.81;
  • Расчетный коэффициент (Y2) - 4.35;

Производитель SKF

SKF — Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

  • Основной тип - шариковый радиальный сферический;
  • Тела качения - шарики;
  • Обозначение - 1318;
  • Нагрузка - радиальная;
  • Тип - сферический;

Прочие характеристики:

  • Размеры. мм - 190x90x43;
  • Граничная нагрузка по усталости (Pu) - 1.9 кн;
  • Размер (D1) - 162.1 мм;
  • Размер сопряженных деталей (ra max.) - 3 мм;
  • Размер (d1) - 122.8 мм;
  • r1.2 min. - 3 мм;
  • Da max. - 176 мм;
  • da min. - 104 мм;
  • C1 - 1 мм;
  • Pu (N) Предел усталостной прочности - 1930;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 190 мм;
  • Внешний диаметр - 90 мм;
  • Высота. мм - 43;
  • Масса - 5.8 кг;
  • Наружный диаметр (D) - 190 мм;
  • Внутренний диаметр (d) - 90 мм;
  • Ширина (высота) (B) - 43 мм;
  • d (мм) Внутренний диаметр - 90;
  • D (мм) Наружный диаметр - 190;
  • m (кг) Масса - 5.8;
  • В (мм) Ширина - 43;

Пропускная способность:

  • Динамическая грузоподъемность (C) - 117 кн;
  • Статическая грузоподъемность (C0) - 44 кн;
  • Номинальная частота вращения - 6700 об/мин;
  • Предельная частота вращения - 4500 об/мин;
  • Co (kN) Грузоподъемность статическая - 44;
  • C (kN) Грузоподъемность динамическая - 117;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 3800;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 3200;

Исходные данные для расчета:

  • Расчетный коэффициент (e) - 0.22;
  • Расчетный коэффициент (Y)0 - 2.8;
  • Расчетный коэффициент (Y)1 - 2.9;
  • Расчетный коэффициент (Y)2 - 4.5;
  • Расчетный коэффициент (kr) - 0.045;

Производитель ISB

ISB — ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

  • Основной тип - шариковый радиальный сферический;
  • Тела качения - шарики;
  • Нагрузка - радиальная;
  • Обозначение - 1318;
  • Тип - сферический;

Прочие характеристики:

  • Размеры. мм - 90x190x43;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 90 мм;
  • Внешний диаметр - 190 мм;
  • Высота. мм - 43;
  • Ширина (высота) (B) - 43 мм;
  • Ширина наружной обоймы (C) - 43 мм;
  • Масса - 5.8 кг;

Пропускная способность:

  • Грузоподъемность динамическая - 114.66 кн;
  • Грузоподъемность статическая - 43.12 кн;
  • Частота вращения предельная при пластичной смазке - 3442.5 об/мин;
  • Частота вращения предельная при жидкой смазке - 4050 об/мин;

Производитель NACHI

NACHI — С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Классификация:

  • Основной тип - шариковый радиальный сферический;
  • Тела качения - шарики;
  • Нагрузка - радиальная;
  • Обозначение - 1318;
  • Тип - сферический;

Прочие характеристики:

  • Размеры. мм - 90x190x43;
  • Размер (r1 min.) - 3 мм;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;
  • Размер сопряженных деталей (da min.) - 104;
  • Размер сопряженных деталей (Da max.) - 176;
  • Размер сопряженных деталей (ra max.) - 2.5;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 90 мм;
  • Внешний диаметр - 190 мм;
  • Высота. мм - 43;
  • Ширина (высота) (B) - 43 мм;
  • Ширина наружной обоймы (C) - 43 мм;
  • Масса - 5.80 кг;

Пропускная способность:

  • Грузоподъемность динамическая - 116 кн;
  • Грузоподъемность статическая - 44.5 кн;
  • Частота вращения предельная при пластичной смазке - 3100 об/мин;
  • Частота вращения предельная при жидкой смазке - 3700 об/мин;

Исходные данные для расчета:

  • Расчетный коэффициент (e) - 0.23;
  • Расчетный коэффициент (Y0) - 2.9;
  • Расчетный коэффициент (Y1) - 2.8;
  • Расчетный коэффициент (Y2) - 4.3;

Производитель NKE

NKE — NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности.  Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Классификация:

  • Основной тип - шариковый радиальный сферический;
  • Тела качения - шарики;
  • Нагрузка - радиальная;
  • Обозначение - 1318;
  • Тип - сферический;

Прочие характеристики:

  • Размеры. мм - 90x190x43;
  • Размер (r1 min.) - 3 мм;
  • Размер (r2 min.) - 3 мм;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 90 мм;
  • Внешний диаметр - 190 мм;
  • Высота. мм - 43;
  • Ширина (высота) (B) - 43 мм;
  • Ширина наружной обоймы (C) - 43 мм;
  • Масса - 6.1 кг;

Пропускная способность:

  • Грузоподъемность динамическая - 116 кн;
  • Грузоподъемность статическая - 46.2 кн;
  • Частота вращения предельная - 4500 об/мин;

Производитель ISO

Классификация:

  • Основной тип - шариковый радиальный сферический;
  • Тела качения - шарики;
  • Обозначение - 1318;
  • Нагрузка - радиальная;
  • Тип - сферический;

Прочие характеристики:

  • Размеры. мм - 90x190x43;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 90 мм;
  • Внешний диаметр - 190 мм;
  • Высота. мм - 43;
  • Масса - 5.8 кг;
  • Ширина (высота) (B) - 43 мм;
  • Ширина наружной обоймы (C) - 43 мм;

Производитель CX

CX — CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

  • Основной тип - шариковый радиальный сферический;
  • Тела качения - шарики;
  • Обозначение - 1318;
  • Нагрузка - радиальная;
  • Тип - сферический;

Прочие характеристики:

  • Размеры. мм - 90x190x43;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 90 мм;
  • Внешний диаметр - 190 мм;
  • Высота. мм - 43;
  • Масса - 5.8 кг;
  • Ширина (высота) (B) - 43 мм;
  • Ширина наружной обоймы (C) - 43 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 117 кн;
  • Грузоподъемность статическая - 44 кн;
  • Частота вращения предельная при пластичной смазке - 3200 об/мин;
  • Частота вращения предельная при жидкой смазке - 3800 об/мин;

Производитель NSK

NSK — Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

  • Основной тип - шариковый радиальный сферический;
  • Тела качения - шарики;
  • Обозначение - 1318;
  • Нагрузка - радиальная;
  • Тип - сферический;

Прочие характеристики:

  • Размеры. мм - 90x190x43;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;
  • Размер сопряженных деталей (ra max.) - 2.5;
  • Размер сопряженных деталей (da min.) - 103;
  • Размер сопряженных деталей (Da max.) - 177;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 90 мм;
  • Внешний диаметр - 190 мм;
  • Высота. мм - 43;
  • Ширина наружной обоймы (C) - 43 мм;
  • Масса - 5.94 кг;
  • Ширина (высота) (B) - 43 мм;
  • Радиус наружней фаски - 3 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 117 кн;
  • Частота вращения предельная при жидкой смазке - 3 800 об/мин;
  • Частота вращения предельная при пластичной смазке - 3 200 об/мин;
  • Грузоподъемность статическая - 44.5 кн;

Исходные данные для расчета:

  • Расчетный коэффициент (e) - 0.22;
  • Расчетный коэффициент (Y0) - 2.9;
  • Расчетный коэффициент (Y2) - 4.3;
  • Расчетный коэффициент (Y3) - 2.8;
×
Наш специалист расскажет все о подшипникахОставьте номер телефона
или позвоните нам +7 (495) 255-13-10
Не знаете, какой подшипник выбрать? Отправьте нам запрос!

Наши специалисты помогут выбрать нужные вам подшипники, рассчитают их стоимость и сориентируют по срокам доставки
