Шариковый подшипник 1216 K + H 216
Подшипник 1216 K + H 216 — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 1216, размер 80*160*30 мм.
Отечественный аналог - 11214.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс K — Коническое внутреннее отверстие, конусность 1:12
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

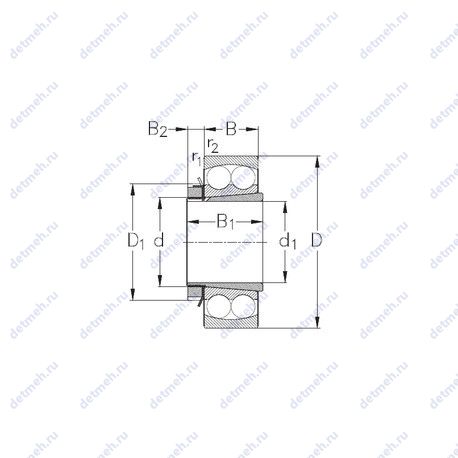

Таблица размеров и характеристик подшипника 1216 K + H 216
Производитель CRAFT+
Компания Craft Bearing Company , Inc ., расположенная в Литве, производит и поставляет широкий ассортимент промышленных и автомобильных подшипников по всему миру и обладает всеми качествами хорошего поставщика. Они работают в соответствии с международными стандартами (ISO 9001, PPAP, AQL и т.д.). Лаборатория контроля качества подшипников CRAFT проводит все необходимые испытания, чтобы гарантировать высокое качество всей продукции, для избегания каких-либо проблем из-за заводских дефектов.
Классификация:
- Основной тип: шариковый радиальный сферический
- Тела качения: шарики
- Обозначение: 1216k+h216
- Нагрузка: радиальная
- Тип: сферический
Прочие характеристики:
- Размеры. мм: 70x140x46
- Количество дорожек качения: 2
- Уплотнение: нет
Габаритные и посадочные размеры:
- Внутренний диаметр: 70 мм
- Внешний диаметр: 140 мм
- Высота. мм: 46
- Ширина наружной обоймы (C): 26 мм
- Масса: 2.600 кг
- Ширина (высота) (B): 46 мм.
Производитель SKF+
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Классификация:
- Основной тип: шариковый радиальный сферический
- Тела качения: шарики
- Обозначение: 1216 k + h 216
- Нагрузка: радиальная
- Тип: сферический
Прочие характеристики:
- Размеры. мм: 140x70x46
- Граничная нагрузка по усталости (Pu): 0.83 кн
- Размер (D1): 122.6 мм
- Размер сопряженных деталей (da max): 101 мм
- Размер сопряженных деталей (ra max.): 2 мм
- Размер (d1): 70 мм
- r1.2 min.: 2 мм
- Размер сопряженных деталей (db min): 85 мм
- Da max.: 129 мм
- B1: 46 мм
- Ba min.: 7 мм
- d3: 105 мм
- B4: 17 мм
Габаритные и посадочные размеры:
- Внутренний диаметр: 140 мм
- Внешний диаметр: 70 мм
- Высота. мм: 46
- Масса: 2.4 кг
- Наружный диаметр (D): 140 мм
- Ширина (высота) (B): 26 мм
Пропускная способность:
- Динамическая грузоподъемность (C): 39.7 кн
- Статическая грузоподъемность (C0): 17 кн
- Номинальная частота вращения: 9500 об/мин
- Предельная частота вращения: 6000 об/мин
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.16
- Расчетный коэффициент (Y)0: 4
- Расчетный коэффициент (Y)1: 3.9
- Расчетный коэффициент (Y)2: 6.1
- Расчетный коэффициент (kr): 0.04
Производитель ISB+
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Классификация:
- Основной тип: шариковый радиальный сферический
- Тела качения: шарики
- Нагрузка: радиальная
- Обозначение: 1216 k+h216
- Тип: сферический
Прочие характеристики:
- Размеры. мм: 70x140x26
- Количество дорожек качения: 2
- Уплотнение: нет
Габаритные и посадочные размеры:
- Внутренний диаметр: 70 мм
- Внешний диаметр: 140 мм
- Высота. мм: 26
- Ширина (высота) (B): 26 мм
- Ширина наружной обоймы (C): 26 мм
- Масса: 2.4 кг
- Ширина внутренней обоймы (B1): 46 мм.
Пропускная способность:
- Грузоподъемность динамическая: 38.9 кн
- Грузоподъемность статическая: 16.7 кн
- Частота вращения предельная при пластичной смазке: 4590 об/мин
- Частота вращения предельная при жидкой смазке: 5400 об/мин
Производитель NKE+
NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Классификация:
- Основной тип: шариковый радиальный сферический
- Тела качения: шарики
- Нагрузка: радиальная
- Обозначение: 1216-k+h216
- Тип: сферический
Прочие характеристики:
- Размеры. мм: 80x140x26
- Размер (r1 min.): 2 мм
- Размер (r2 min.): 2 мм
- Количество дорожек качения: 2
- Уплотнение: нет
- Размер (D1): 105 мм.
- Размер (B2): 18 мм.
- Размер (B1): 46 мм.
Габаритные и посадочные размеры:
- Внутренний диаметр: 80 мм
- Внешний диаметр: 140 мм
- Высота. мм: 26
- Ширина (высота) (B): 26 мм
- Ширина наружной обоймы (C): 26 мм
- Масса: 2.5 кг
- Внутренний диаметр (d1): 70
Пропускная способность:
- Грузоподъемность динамическая: 30.5 кн
- Грузоподъемность статическая: 16.1 кн
- Частота вращения предельная: 6000 об/мин
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK Внешний диаметр: 140
- ROLEK Внутренний диаметр: 70
- ROLEK Ширина: 26
- ROLEK Масса: 2.52
Производитель ISO+
Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.
Классификация:
- Основной тип: шариковый радиальный сферический
- Тела качения: шарики
- Обозначение: 1216k+h216
- Нагрузка: радиальная
- Тип: сферический
Прочие характеристики:
- Размеры. мм: 80x140x26
- Количество дорожек качения: 2
- Уплотнение: нет
- Размер (B1): 46 мм.
- Размер (B2): 17 мм.
Габаритные и посадочные размеры:
- Внутренний диаметр: 80 мм
- Внешний диаметр: 140 мм
- Высота. мм: 26
- Масса: 1.65 кг
- Ширина (высота) (B): 26 мм
- Ширина наружной обоймы (C): 26 мм
- Внутренний диаметр (d1): 70
Производитель CX+
CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Классификация:
- Основной тип: шариковый радиальный сферический
- Тела качения: шарики
- Обозначение: 1216k+h216
- Нагрузка: радиальная
- Тип: сферический
Прочие характеристики:
- Размеры. мм: 80x140x26
- Количество дорожек качения: 2
- Уплотнение: нет
- Размер (B1): 46 мм.
- Размер (B2): 17 мм.
Габаритные и посадочные размеры:
- Внутренний диаметр: 80 мм
- Внешний диаметр: 140 мм
- Высота. мм: 26
- Масса: 1.65 кг
- Ширина (высота) (B): 26 мм
- Ширина наружной обоймы (C): 26 мм
- Внутренний диаметр (d1): 70
Пропускная способность:
- Грузоподъемность динамическая: 39.7 кн
- Грузоподъемность статическая: 1.7 кн
- Частота вращения предельная при пластичной смазке: 4500 об/мин
- Частота вращения предельная при жидкой смазке: 5300 об/мин
В таблице приведены основные размеры подшипника 1216 K + H 216, технические характеристики и номинальные значения.
Таблица модификаций подшипника 1216 K + H 216
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1216 | Основное исполнение. | 80 | 140 | 26 | 1.65 |
| 1216S | Шариковый сферический подшипник, двухрядный. | 80 | 140 | 26 | 1.73 |
| 1216 K | Коническое внутреннее отверстие, конусность 1:12. | 80 | 140 | 26 | 1.73 |
| 1216SK | Коническое внутреннее отверстие, конусность 1:12. | 80 | 140 | 26 | 1.73 |
| 1216-TVH | Твердая клетка из полиамида, армированного стекловолокном PA66. | 80 | 140 | 26 | 1.65 |
| K.81216LPB | Осевой цилиндрический ролик и клетка в сборе. Механически обработанный сепаратор из легкого сплава. | 80 | 115 | 11 | 0.208 |
| 1216-K-TVH-C3 | Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12. | 80 | 140 | 26 | 1.62 |
| 1216-K-TVH-C3 + H216 | Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12. | 80 | 140 | 26 | 1.62 |
Модификации подшипника 1216 K + H 216 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 1216 K + H 216
Аналог подшипника 1216 K + H 216 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
