Подшипник для корпуса ES209G2

Подшипник ES209G2 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 209, размер 45*85*43.7 мм.

Стандарт: ISO
Бренд: SNR
Внутренний диаметр: 45 мм
Наружный диаметр: 85 мм
Ширина: 43.7 мм
Масса: 0.69 кг

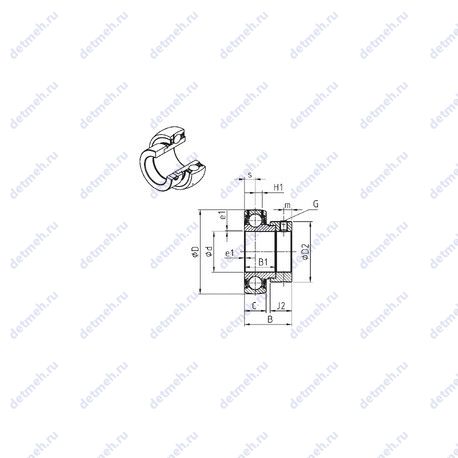

Подшипник ES209G2 чертеж — Чертеж подшипника ES209G2

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс G — Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме)

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника ES209G2

Производитель SNR

французский производитель подшипников, основанный в 1946 году. Компания специализируется на выпуске подшипников для автомобильной промышленности, аэрокосмической отрасли, железнодорожного транспорта. SNR придерживается высоких стандартов качества, что подтверждается международными сертификатами ISO 9001 и QS 9000.

Прочие характеристики:

Уплотнение: есть
Размер (J2): 18.3
Размер (D2): 63.5 мм.
Резьба (G): m8x1
Размер (H1): 6.5 мм.
Размер (s): 11 мм.
Размер (m): 6.5 мм.
Размер (a): 4 мм.
Размер (e): 1.1
Количество дорожек качения: 1
Размеры. мм: 45x85x43.7

Пропускная способность:

Грузоподъемность статическая: 20.8 кн
Грузоподъемность динамическая: 31.85 кн

Габаритные и посадочные размеры:

Ширина внутренней обоймы (B1): 30.2 мм.
Ширина наружной обоймы (C): 19 мм.
Масса: 0.69 кг
Ширина (высота) (B): 43.7 мм.
Высота. мм: 43.7
Внешний диаметр: 85. мм
Внутренний диаметр: 45. мм

Классификация:

Основной тип: шариковый радиальный
Обозначение: es209g2
Нагрузка: радиальная
Тела качения: шарики

В таблице приведены основные размеры подшипника ES209G2, технические характеристики и номинальные значения.

Таблица модификаций подшипника ES209G2

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
209	Основное исполнение.	45	85	19	0.402
Q209	Шариковый радиальный подшипник, однорядный.	45	85	19	0.53
209W	Только для внутреннего и наружного колец. Максимальная грузоподъемность, паз для ввода шариков.	45	85	19	0.463
209К	Только для внутреннего и наружного колец.	45	85	19	0.426
SA209	Шариковый радиальный подшипник, однорядный.	45	85	30.2	0.76
UC209	Шариковый радиальный подшипник, однорядный.	45	85	49.2	0.68
SB209	Шариковый радиальный подшипник, однорядный.	45	85	41.2	0.73
N 209	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	45	85	19	440
CS209	Шариковый радиальный подшипник, однорядный.	45	85	19	0.4
UK209	Шариковый радиальный подшипник, однорядный.	45	85	36	0.65
FD209	Шариковый радиальный подшипник, однорядный.	45	85	30.2	0.76
N209E	Шариковый радиальный подшипник, однорядный.	45	85	19	0.427
ER209	Шариковый радиальный подшипник, однорядный.	45	85	49.2	0.9
NA209	Игольчатый роликовый подшипник с размерами по ISO 15.	45	85	42.8	0.85
ES209	Шариковый радиальный подшипник, однорядный.	45	85	43.7	0.69
EX209	Шариковый радиальный подшипник, однорядный.	45	85	56.3	0.87
US209	Шариковый радиальный подшипник, однорядный.	45	85	19	0.65
NH209	Шариковый радиальный подшипник, однорядный.	45	85	19	0.494
209-Z	Только для внутреннего и наружного колец. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	45	85	19	0.44
CUS209	Шариковый радиальный подшипник, однорядный.	45	85	19	0.57
BNT209	Шариковый радиальный подшипник, однорядный.	45	85	19	0.437
BL 209	Узел плавающих подшипников..	45	85	19	0.449
SUC209	Шариковый радиальный подшипник, однорядный.	45	85	49.2	0
YAT209	Шариковый радиальный подшипник, однорядный.	45	85	37	0.48
QJF209	Шариковый радиальный подшипник, однорядный.	45	100	19	0.43
QJ 209	Шариковый подшипник с четырех-точечным контактом.	45	85	19	0.52
W209PP	Широкий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов.	45	85	30.18	0.668
MUC209	Шариковый радиальный подшипник, однорядный.	45	85	49.2	0.67
NFV209	Шариковый радиальный подшипник, однорядный.	45	85	19	0.46
YET209	Шариковый радиальный подшипник, однорядный.	45	85	30.2	0.76
209 NR	Только для внутреннего и наружного колец. Канавка во внешнем кольце, но без стопорного кольца.	45	85	19	0.44
209-2Z	Только для внутреннего и наружного колец. Защитные металлические шайбы типа Z с двух сторон подшипника.	45	85	19	0.44
NU209R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	45	85	19	0.439
NU 209	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	45	85	19	0.43
NJ209E	Шариковый радиальный подшипник, однорядный.	45	85	19	0.438
NF 209	Внутреннем кольце с двойным фланцем, внешнее с одним..	45	85	19	0.43
NJ 209	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	45	85	19	0.43
NU209E	Шариковый радиальный подшипник, однорядный.	45	85	19	0.439
CEX209	Шариковый радиальный подшипник, однорядный.	45	85	56.3	0.87
NJ209R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	45	85	19	0.439

Модификации подшипника ES209G2 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
