Шариковый подшипник ICOS-D1B03-TN9

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

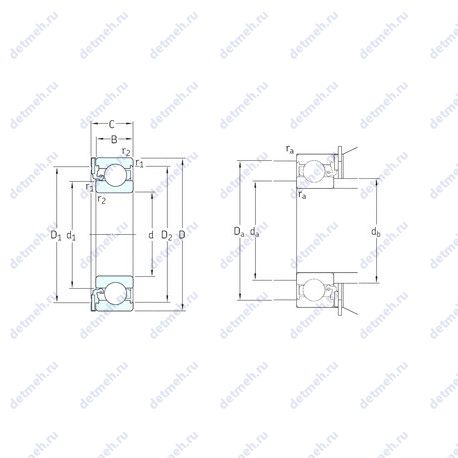

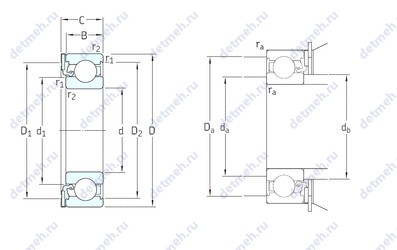

Прочие характеристики:

• Размер (D2) - 34.98 мм.;
• Размер (r2 min.) - 0.6 мм;
• Размер сопряженных деталей (da max) - 24.5;
• Размер сопряженных деталей (Da max.) - 35.8;
• Размер сопряженных деталей (ra max.) - 0.6;
• Размер (d1) - 24.5 мм.;
• Размер сопряженных деталей (db min) - 21.2;
• Размер сопряженных деталей (da min.) - 21.2;
• Размер сопряженных деталей (db max.) - 24;
• Размер (r1 min.) - 0.6 мм;
• Pu (N) Предел усталостной прочности - 200;
• Размеры. мм - 17x40x12;
• Грузоподъемность динамическая - 9.95 кн;
• Граничная нагрузка по усталости (Pu) - 0.2;
• Количество дорожек качения - 1;
• Уплотнение - есть;
• Размер (D1) - 35.6 мм.;

Классификация:

• Нагрузка - радиальная;
• Тела качения - шарики;
• Обозначение - icos-d1b03 tn9, icos-d1b03-tn9;
• Основной тип - шариковый радиальный;

Исходные данные для расчета:

• Расчетный коэффициент (kr) - 0.025;
• Расчетный коэффициент (f0) - 13;

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 17;
• D (мм) Наружный диаметр - 40;
• m (кг) Масса - 0.071;
• В (мм) Ширина - 12;
• C (мм) Ширина наружного кольца - 14.2;
• Ширина наружной обоймы (C) - 14.2 мм.;
• Внутренний диаметр - 17 мм;
• Внешний диаметр - 40 мм;
• Высота. мм - 12;
• Масса - 0.071 кг;
• Ширина (высота) (B) - 12 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 4.75;
• C (kN) Грузоподъемность динамическая - 9.95;
• Грузоподъемность статическая - 4.75 кн;
• Частота вращения предельная - 11000 об/мин;
