Шариковый подшипник 6336 M/C3VL2071

Подшипник 6336 M/C3VL2071 — это импортный шариковый радиальный подшипник, обозначение основновного исполнения 6336, размер 180*380*75 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 180 мм
Наружный диаметр: 380 мм
Ширина: 75 мм
Масса: 40.4 кг

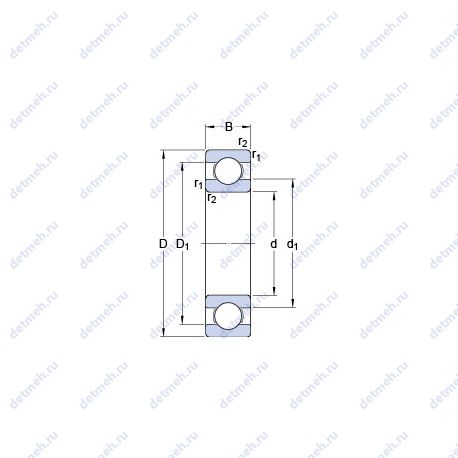

Подшипник 6336 M/C3VL2071 чертеж — Чертеж подшипника 6336 M/C3VL2071

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс VL — Покрытия

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 6336 M/C3VL2071

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Пропускная способность:

Статическая грузоподъемность (C0) - 405 кн;
Предельная частота вращения - 3200 об/мин;
Номинальная частота вращения - 3600 об/мин;
Динамическая грузоподъемность (C) - 351 кн;

Исходные данные для расчета:

Расчетный коэффициент (f0) - 14;
Расчетный коэффициент (kr) - 0.03;

Прочие характеристики:

da min. - 197 мм;
Da max. - 363 мм;
r1.2 min. - 4 мм;
Размер (d1) - 244.6 мм;
Размер сопряженных деталей (ra max.) - 3 мм;
Размер сопряженных деталей (da max) - 200 мм;
Размер (D1) - 314.2 мм;
Граничная нагрузка по усталости (Pu) - 10.4 кн;
Размеры. мм - 380x180x75;

Классификация:

Нагрузка - радиальная;
Основной тип - шариковый радиальный;
Обозначение - 6336 m/c3vl2071;
Тела качения - шарики;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 75 мм;
Внутренний диаметр (d) - 180 мм;
Наружный диаметр (D) - 380 мм;
Масса - 40.4 кг;
Высота. мм - 75;
Внешний диаметр - 180 мм;
Внутренний диаметр - 380 мм;

В таблице приведены основные размеры подшипника 6336 M/C3VL2071, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6336 M/C3VL2071

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
6336	Основное исполнение.	180	380	75	42.5
6336 M	Твердый латунный сепаратор с шариковой направляющей.	180	380	75	40.902
6336/HC5C3PS0VA970	Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 150°С. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	180	380	75	36.5

Модификации подшипника 6336 M/C3VL2071 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
