Шариковый подшипник WBB1-8712

Подшипник WBB1-8712 — это импортный шариковый радиальный подшипник, обозначение основновного исполнения 8712, размер 16*23*4.5 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 16 мм
Наружный диаметр: 23 мм
Ширина: 4.5 мм
Масса: 0 кг

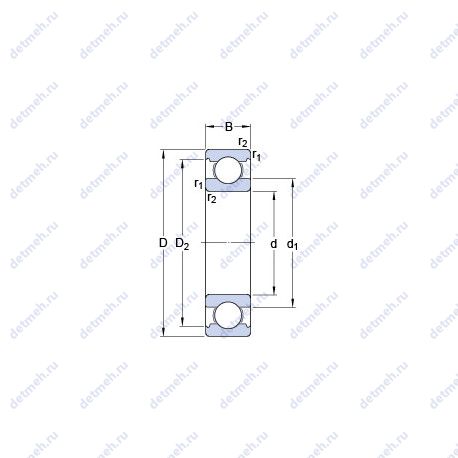

Подшипник WBB1-8712 чертеж — Чертеж подшипника WBB1-8712

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс WBB1 — Нержавеющая сталь, метрические размеры, не соответствует серии размеров ISO

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника WBB1-8712

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Пропускная способность:

Статическая грузоподъемность (C0) - 0.585 кн;
Предельная частота вращения - 38000 об/мин;
Номинальная частота вращения - 60000 об/мин;
Динамическая грузоподъемность (C) - 0.832 кн;

Исходные данные для расчета:

Расчетный коэффициент (f0) - 15.6;
Расчетный коэффициент (kr) - 0.015;

Прочие характеристики:

D2 - 20.6 мм;
da min. - 17 мм;
Da max. - 22 мм;
r1.2 min. - 0.15 мм;
Размер (d1) - 17.8 мм;
Размер сопряженных деталей (ra max.) - 0.15 мм;
Граничная нагрузка по усталости (Pu) - 0.027 кн;
Размеры. мм - 23x16x4.5;

Классификация:

Нагрузка - радиальная;
Основной тип - шариковый радиальный;
Обозначение - wbb1-8712;
Тела качения - шарики;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 4.5 мм;
Внутренний диаметр (d) - 16 мм;
Наружный диаметр (D) - 23 мм;
Высота. мм - 4.5;
Внешний диаметр - 16 мм;
Внутренний диаметр - 23 мм;

В таблице приведены основные размеры подшипника WBB1-8712, технические характеристики и номинальные значения.

Таблица модификаций подшипника WBB1-8712

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
WBB1-8712-2ZS	Нержавеющая сталь, метрические размеры, не соответствует серии размеров ISO. Защитные металлические шайбы типа Z с двух сторон подшипника.	16	23	4.5	0

Модификации подшипника WBB1-8712 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
