Шариковый подшипник W638/4X-2Z
Подшипник W638/4X-2Z — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 638, размер 4*10*4 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 4 мм
Наружный диаметр: 10 мм
Ширина: 4 мм
Масса: 0.0013 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

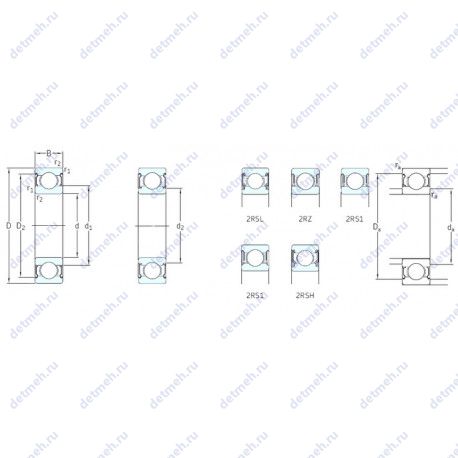

Таблица размеров и характеристик подшипника W638/4X-2Z
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Пропускная способность:
- Частота вращения предельная: 63000 об/мин
- Частота вращения номинальная: 130000 об/мин
- Грузоподъемность статическая: 0.25 кн
Исходные данные для расчета:
- Расчетный коэффициент (f0): 12
- Расчетный коэффициент (kr): 0.02
Прочие характеристики:
- Размер (D2): 0.2 мм.
- Размер (d2): – мм.
- Размер сопряженных деталей (da min.): 5.8
- Размер (d1): 5.9 мм.
- Размер сопряженных деталей (ra max.): 0.2
- Размер сопряженных деталей (Da max.): 8.8
- Размер (r2 min.): 5.6 мм.
- Размер (r1 min.): 5.6 мм.
- Размер (D1): 8.8 мм.
- Уплотнение: есть
- Количество дорожек качения: 1
- Граничная нагрузка по усталости (Pu): 0.011
- Грузоподъемность динамическая: 0.637 кн
- Размеры. мм: 4x10x4
Классификация:
- Нагрузка: радиальная
- Основной тип: шариковый радиальный
- Обозначение: w638/4x-2z
- Тела качения: шарики
Габаритные и посадочные размеры:
- Ширина (высота) (B): 4 мм.
- Масса: 0.0013 кг
- Ширина наружной обоймы (C): 4 мм.
- Высота. мм: 4
- Внешний диаметр: 10 мм
- Внутренний диаметр: 4. мм
В таблице приведены основные размеры подшипника W638/4X-2Z, технические характеристики и номинальные значения.
Таблица модификаций подшипника W638/4X-2Z
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 638/4-ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 4 | 9 | 4 | 013 |
| 638/4-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 4 | 9 | 4 | 01 |
| W 638/4-2Z | Нержавеющая сталь, метрические размеры. Защитные металлические шайбы типа Z с двух сторон подшипника. | 4 | 9 | 4 | 01 |
| SS 638/4-ZZ | Подшипник из коррозионно-стойкой стали. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 4 | 9 | 4 | 01 |
| W638/4-2RS1 | Нержавеющая сталь, метрические размеры. Контактные уплотнения типа RS1 с обеих сторон подшипника. | 4 | 9 | 4 | 01 |
| W 638/4-2ZR | Нержавеющая сталь, метрические размеры. Защитные металлические шайбы типа Z с двух сторон подшипника. | 4 | 9 | 4 | 0097 |
| W 638/4 R-2Z | Нержавеющая сталь, метрические размеры. Защитные металлические шайбы типа Z с двух сторон подшипника. | 4 | 9 | 4 | 01 |
| W638/4X-2RS1 | Нержавеющая сталь, метрические размеры. Контактные уплотнения типа RS1 с обеих сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 4 | 10 | 4 | 014 |
| W 638/4 XR-2Z | Нержавеющая сталь, метрические размеры. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитные металлические шайбы типа Z с двух сторон подшипника. | 4 | 10 | 4 | 015 |
| W 638/4 R-2RS1 | Нержавеющая сталь, метрические размеры. Контактные уплотнения типа RS1 с обеих сторон подшипника. | 4 | 9 | 4 | 011 |
| W 638/4 XR-2RS1 | Нержавеющая сталь, метрические размеры. Контактные уплотнения типа RS1 с обеих сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 4 | 10 | 4 | 015 |
Модификации подшипника W638/4X-2Z - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| MR104ZZ | 4 | 10 | 4 | |||
| SEWML 4010 ZZSTMSA7 | 4 | 10 | 4 | |||
| SVWML 4010 ZZST | 4 | 10 | 4 | |||
| WML4010ZZ | 4 | 10 | 4 | |||
| WMLF4010ZZ | 4 | 10 | 4 | |||
| LF-1040ZZ | 4 | 10 | 4 | |||
| MF104BZZ | 4 | 10 | 4 | |||
| MR 104 BZZ | 4 | 10 | 4 | |||
| WB-10ZZ | 4 | 10 | 4 | |||
| WBC4-10Z | 4 | 10 | 4 | |||
| BC4-10ZZ | 4 | 10 | 4 | |||
| F-FLAWB-10ZZ | 4 | 10 | 4 | |||
| F-WB-10ZZ | 4 | 10 | 4 | |||
| FLBC4-10ZZ | 4 | 10 | 4 | |||
| FLAWBC4-10Z | 4 | 10 | 4 | |||
| FLAWB-10ZZ | 4 | 10 | 4 | |||
| AB40585 | 4 | 10 | 4 | |||
| MF104-2TS | 4 | 10 | 4 | |||
| MF104-2Z | 4 | 10 | 4 | |||
| MR104-2Z | 4 | 10 | 4 | |||
| MR104-2TS | 4 | 10 | 4 | |||
| SMF104-2Z | 4 | 10 | 4 | |||
| SMF104-2TS | 4 | 10 | 4 | |||
| SMR104-2TS | 4 | 10 | 4 | |||
| SMR104-2Z | 4 | 10 | 4 |
