Шариковый подшипник W 623
Подшипник W 623 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 623, размер 3*10*4 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 3 мм
Наружный диаметр: 10 мм
Ширина: 4 мм
Масса: 0.0016 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс W — Нержавеющая сталь, метрические размеры
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

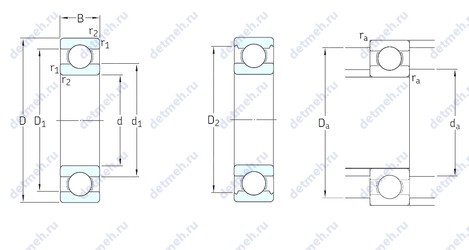

Таблица размеров и характеристик подшипника W 623
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер (d2) - 4.3 мм.;
- Размер (D1) - 7.1 мм.;
- Размер (r1 min.) - 0.15 мм.;
- Размер (r2 min.) - 0.15 мм.;
- Размер сопряженных деталей (Da max.) - 8.8;
- Размер сопряженных деталей (ra max.) - 0.15;
- Размер (d1) - – мм.;
- Размер сопряженных деталей (da min.) - 4.2;
- Размер (D2) - 8 мм.;
- Pu (N) Предел усталостной прочности - 5.6;
- Размеры. мм - 3x10x4;
- Грузоподъемность динамическая - 0.358 кн;
- Граничная нагрузка по усталости (Pu) - 0.005;
- Количество дорожек качения - 1;
- Уплотнение - нет;
Классификация:
- Нагрузка - радиальная;
- Тела качения - шарики;
- Обозначение - w623, w 623;
- Основной тип - шариковый радиальный;
Исходные данные для расчета:
- Расчетный коэффициент (kr) - 0.03;
- Расчетный коэффициент (f0) - 6.3;
Габаритные и посадочные размеры:
- Ширина (высота) (B) - 4 мм.;
- d (мм) Внутренний диаметр - 3;
- D (мм) Наружный диаметр - 10;
- m (кг) Масса - 0.0016;
- В (мм) Ширина - 4;
- Ширина наружной обоймы (C) - 4 мм.;
- Внутренний диаметр - 3 мм;
- Внешний диаметр - 10 мм;
- Высота. мм - 4;
- Масса - 0.0016 кг;
Пропускная способность:
- Co (kN) Грузоподъемность статическая - 0.129;
- C (kN) Грузоподъемность динамическая - 0.39;
- Грузоподъемность статическая - 0.11 кн;
- Частота вращения номинальная - 140000 об/мин;
- Частота вращения предельная - 90000 об/мин;
В таблице приведены основные размеры подшипника W 623, технические характеристики и номинальные значения.
Таблица модификаций подшипника W 623
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 623 | Основное исполнение. | 3 | 10 | 4 | 02 |
| 623H | Шариковый радиальный подшипник, однорядный. | 3 | 10 | 4 | 1.45 |
| S623 | Керамический материал. | 3 | 10 | 4 | 0 |
| 623EE | Контактные уплотнения с двух сторон. | 3 | 10 | 4 | 02 |
| SF623 | Шариковый радиальный подшипник, однорядный. | 3 | 10 | 4 | 0 |
| F623H | Шариковые подшипники из нержавеющей стали. | 3 | 10 | 4 | 1.65 |
| 623ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 3 | 10 | 4 | 014 |
| FL623 | Шариковый радиальный подшипник, однорядный. | 3 | 10 | 4 | 015 |
| 623-Z | Стальная шайба. | 3 | 10 | 4 | 1.8 |
| F 623 | Шариковые подшипники из нержавеющей стали. | 3 | 10 | 4 | 0165 |
| 623HZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 3 | 10 | 4 | 1.65 |
| FL623Z | Стальная шайба. | 3 | 10 | 4 | 1.8 |
| 623-RS | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 3 | 10 | 4 | 015 |
| SS 623 | Подшипник из коррозионно-стойкой стали. | 3 | 10 | 4 | 0 |
| 623-2Z | Стальная шайба. Защитные металлические шайбы типа Z с двух сторон подшипника. | 3 | 10 | 4 | 02 |
| F-623ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Специальные подшипники.. | 3 | 10 | 11.5 | 0185 |
| F623-2Z | Шариковые подшипники из нержавеющей стали. Защитные металлические шайбы типа Z с двух сторон подшипника. | 3 | 10 | 4 | 0 |
| FL623ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 3 | 10 | 4 | 015 |
| 623-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 3 | 10 | 4 | 02 |
| S623-2Z | Керамический материал. Защитные металлические шайбы типа Z с двух сторон подшипника. | 3 | 10 | 4 | 0 |
| F623HZZ | Шариковые подшипники из нержавеющей стали. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 3 | 10 | 4 | 1.85 |
| W 623 R | Нержавеющая сталь, метрические размеры. | 3 | 10 | 4 | 018 |
| 623-RS1 | Контактное армированное уплотнение из резины с одной стороны подшипника. | 3 | 10 | 4 | 015 |
| 623-2RSR | Контактное уплотнение с обеих сторон (манжетное уплотнение). | 3 | 10 | 4 | 01 |
| 623H-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 3 | 10 | 4 | 1.65 |
| 623-2RS1 | Контактные уплотнения типа RS1 с обеих сторон подшипника. | 3 | 10 | 4 | 02 |
| S623-2RS | Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника. | 3 | 10 | 4 | 0 |
| W 623-2Z | Нержавеющая сталь, метрические размеры. Защитные металлические шайбы типа Z с двух сторон подшипника. | 3 | 10 | 4 | 02 |
| SF623-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 3 | 10 | 4 | 0 |
| F623-2RS | Шариковые подшипники из нержавеющей стали. Контактные уплотнения типа RS с обеих сторон подшипника. | 3 | 10 | 4 | 0 |
| SF623-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 3 | 10 | 4 | 0 |
| W 623-2ZR | Нержавеющая сталь, метрические размеры. Защитные металлические шайбы типа Z с двух сторон подшипника. | 3 | 10 | 4 | 015 |
| W623-2RS1 | Нержавеющая сталь, метрические размеры. Контактные уплотнения типа RS1 с обеих сторон подшипника. | 3 | 10 | 4 | 017 |
| SS 623-ZZ | Подшипник из коррозионно-стойкой стали. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 3 | 10 | 4 | 015 |
| F623H-2RS | Шариковые подшипники из нержавеющей стали. Контактные уплотнения типа RS с обеих сторон подшипника. | 3 | 10 | 4 | 1.85 |
| 623/HR11QN | Канавка во внешнем кольце, но без стопорного кольца. | 3 | 10 | 4 | 004 |
| 623/HR22Q2 | Шариковый радиальный подшипник, однорядный. | 3 | 10 | 4 | 0.218 |
| 623/HR11TN | Механически обработанный сепаратор из текстолита. Канавка во внешнем кольце, но без стопорного кольца. | 3 | 10 | 4 | 004 |
| 623/HR22T2 | Механически обработанный сепаратор из текстолита. | 3 | 10 | 4 | 003 |
| W 623 R-2Z | Нержавеющая сталь, метрические размеры. Защитные металлические шайбы типа Z с двух сторон подшипника. | 3 | 10 | 4 | 019 |
Модификации подшипника W 623 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
