Шариковый подшипник W61701-2Z

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Пропускная способность:

• Частота вращения предельная - 38000 об/мин;
• Частота вращения номинальная - 75000 об/мин;
• Грузоподъемность статическая - 0.265 кн;

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 8.2;
• Расчетный коэффициент (kr) - 0.015;

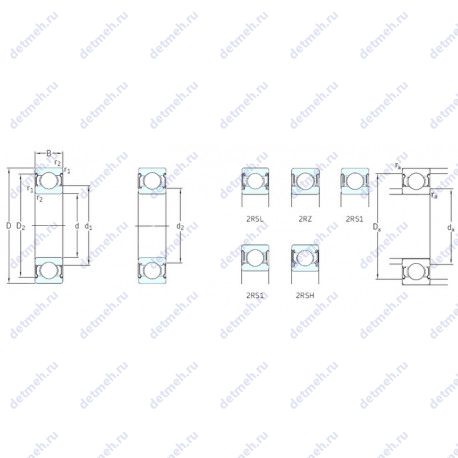

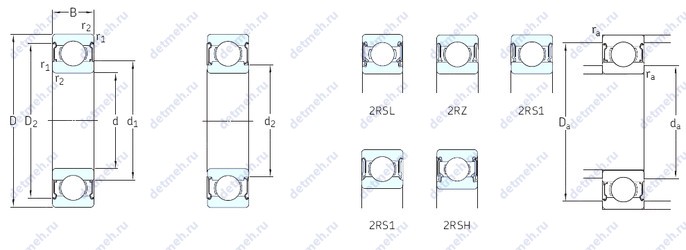

Прочие характеристики:

• Размер (D2) - 0.2 мм.;
• Размер (d2) - – мм.;
• Размер сопряженных деталей (da min.) - 13.5;
• Размер (d1) - 13.8 мм.;
• Размер сопряженных деталей (ra max.) - 0.2;
• Размер сопряженных деталей (Da max.) - 17;
• Размер (r2 min.) - 13.5 мм.;
• Размер (r1 min.) - 13.5 мм.;
• Размер (D1) - 16.7 мм.;
• Уплотнение - есть;
• Количество дорожек качения - 1;
• Граничная нагрузка по усталости (Pu) - 0.011;
• Грузоподъемность динамическая - 0.527 кн;
• Размеры. мм - 12x18x4;

Классификация:

• Нагрузка - радиальная;
• Основной тип - шариковый радиальный;
• Обозначение - w61701-2z;
• Тела качения - шарики;

Габаритные и посадочные размеры:

• Ширина (высота) (B) - 4 мм.;
• Масса - 0.0029 кг;
• Ширина наружной обоймы (C) - 4 мм.;
• Высота. мм - 4;
• Внешний диаметр - 18 мм;
• Внутренний диаметр - 12 мм;
