Шариковый подшипник W 6304-2Z
Подшипник W 6304-2Z — это импортный шариковый радиальный подшипник, обозначение основновного исполнения 6304, размер 20*52*15 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 20 мм
Наружный диаметр: 52 мм
Ширина: 15 мм
Масса: 0.146 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника W 6304-2Z
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

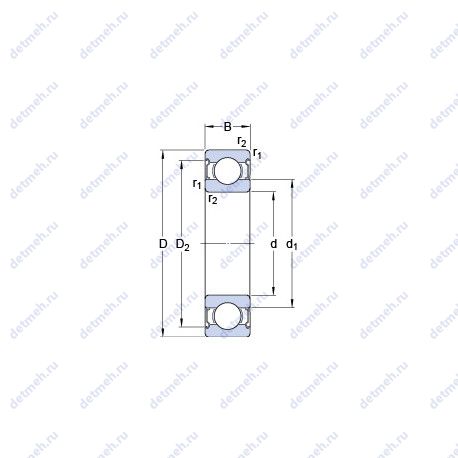

Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 20
- D (мм) Наружный диаметр: 52
- m (кг) Масса: 0.14
- В (мм) Ширина: 15
- Наружный диаметр (D): 52 мм
- Внутренний диаметр: 52 мм
- Внешний диаметр: 20 мм
- Высота. мм: 15
- Масса: 0.146 кг
- Внутренний диаметр (d): 20 мм
- Ширина (высота) (B): 15 мм
Прочие характеристики:
- r1.2 min.: 1.1 мм
- Da max.: 46 мм
- da min.: 26.5 мм
- D2: 45.4 мм
- Размер (d1): 30 мм
- Pu (N) Предел усталостной прочности: 335
- Размеры. мм: 52x20x15
- Граничная нагрузка по усталости (Pu): 0.335 кн
- Размер сопряженных деталей (da max): 29.5 мм
- Размер сопряженных деталей (ra max.): 1 мм
Пропускная способность:
- Номинальная частота вращения: 34000 об/мин
- Предельная частота вращения: 17000 об/мин
- Co (kN) Грузоподъемность статическая: 7.65
- C (kN) Грузоподъемность динамическая: 13.5
- n grease (1/min) Ном. частота вращен. при пластич. смазке: 13000
- Динамическая грузоподъемность (C): 13.8 кн
- Статическая грузоподъемность (C0): 7.8 кн
Исходные данные для расчета:
- Расчетный коэффициент (kr): 0.035
- Расчетный коэффициент (f0): 12.3
Классификация:
- Тела качения: шарики
- Обозначение: w 6304-2z
- Основной тип: шариковый радиальный
- Нагрузка: радиальная
В таблице приведены основные размеры подшипника W 6304-2Z, технические характеристики и номинальные значения.
Таблица модификаций подшипника W 6304-2Z
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 6304 | Основное исполнение. | 20 | 52 | 15 | 0.145 |
| 6304R | Шариковый радиальный подшипник. | 20 | 52 | 15 | 0.151 |
| S6304 | Керамический материал. | 20 | 52 | 15 | 0.14 |
| 6304E | Контактное уплотнение с одной стороны. | 20 | 52 | 15 | 0.14 |
| 6304LB | Бесконтактное нитриловое уплотнение. | 20 | 52 | 15 | 0.14 |
| 6304ZZ | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 20 | 52 | 15 | 0.14 |
| 6304LU | Двухкромочное нитриловое контактное уплотнение. | 20 | 52 | 15 | 0.14 |
| W 6304 | Изменённая ширина. | 20 | 52 | 15 | 0.14 |
| 6304-Z | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 20 | 52 | 15 | 0.141 |
| 6304ZE | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 20 | 52 | 15 | 0.144 |
| 6304DD | Шариковый радиальный подшипник. | 20 | 52 | 15 | 0.145 |
| 6304UU | Шариковый радиальный подшипник. | 20 | 52 | 15 | 0.145 |
| 6304EE | Контактные уплотнения с двух сторон. | 20 | 52 | 15 | 0.15 |
| 6304VV | Бессепараторный подшипник. | 20 | 52 | 15 | 0.145 |
| 6304BI | Угол контакта 40 градусов. | 20 | 52 | 15 | 0.179 |
| 6304 N | Канавка для стопорного кольца на наружном кольце. | 20 | 52 | 15 | 0.144 |
| 6304NSE | Канавка под стопорное кольцо на наружном кольце подшипника. | 20 | 52 | 15 | 0.144 |
| 6304ZZE | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 20 | 52 | 15 | 0.144 |
| 6304NKE | Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника. | 20 | 52 | 15 | 0.144 |
| EC-6304 | Подшипник с компенсацией теплового расширения для общего применения. | 20 | 52 | 15 | 0.139 |
| 6304 NR | Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом. Канавка во внешнем кольце, но без стопорного кольца. | 20 | 52 | 15 | 0.144 |
| SS 6304 | Подшипник из коррозионно-стойкой стали. | 20 | 52 | 15 | 0 |
| 6304G15 | Сепаратор из полиамида 6.6 армированный стекловолокном. | 20 | 52 | 15 | 0.14 |
| 6304/22 | Шариковый радиальный подшипник. | 22 | 52 | 15 | 0.13 |
| 6304LLB | Бесконтактное нитриловое уплотнение. Механически обработанный сепаратор из легкого сплава. | 20 | 52 | 15 | 0.144 |
| 6304ZZN | Канавка для стопорного кольца на наружном кольце. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 20 | 52 | 15 | 0.14 |
| 6304-RS | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 20 | 52 | 15 | 0.14 |
| AC-6304 | Подшипник с предотвращением от проворота. | 20 | 52 | 15 | 0.139 |
| 6304-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 20 | 52 | 15 | 0.155 |
| 6304B12 | Шариковый радиальный подшипник. | 20 | 52 | 12 | 0 |
| 6304NRZ | Канавка и стопорное кольцо на наружном кольце. Защитная пластина с одной стороны. | 20 | 52 | 15 | 0.14 |
| 6304DDU | Шариковый радиальный подшипник. | 20 | 52 | 15 | 0.145 |
| 6304LLH | Бесконтактное нитриловое уплотнение с пониженным трением. Механически обработанный сепаратор из легкого сплава. | 20 | 52 | 15 | 0.144 |
| 6304/17 | Шариковый радиальный подшипник. | 17 | 52 | 15 | 0 |
| 6304NEE | Контактные уплотнения с двух сторон. Канавка на наружном кольце. | 20 | 52 | 15 | 0.15 |
| 6304LLU | Двухкромочное нитриловое контактное уплотнение. Механически обработанный сепаратор из легкого сплава. | 20 | 52 | 15 | 0.144 |
| 6304ZENR | Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 20 | 52 | 15 | 0.144 |
| 6304-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 20 | 52 | 15 | 0.144 |
| 6304-RS2 | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 20 | 52 | 15 | 0.148 |
| 6304-Z-N | Защитная металлическая шайба типа Z с одной стороны и канавка под стопорное кольцо на наружной поверхности с противоположной стороны подшипника. | 20 | 52 | 15 | 0.148 |
Модификации подшипника W 6304-2Z - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
