Шариковый подшипник W 618/1
Подшипник W 618/1 — это импортный шариковый радиальный подшипник, обозначение основновного исполнения 618, размер 1*3*1 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 1 мм
Наружный диаметр: 3 мм
Ширина: 1 мм
Масса: 3.0E-5 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс W — Нержавеющая сталь, метрические размеры
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника W 618/1
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

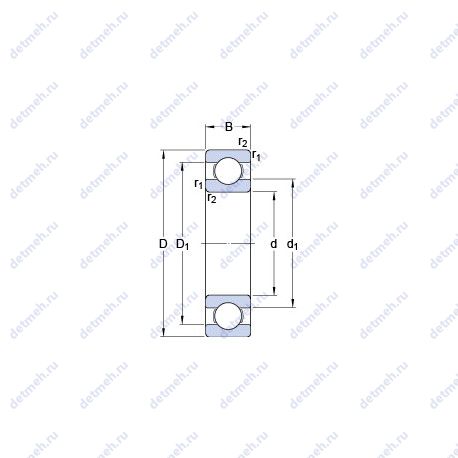

Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 1;
- D (мм) Наружный диаметр - 3;
- m (кг) Масса - 0.000036;
- В (мм) Ширина - 1;
- Наружный диаметр (D) - 3 мм;
- Внутренний диаметр - 3 мм;
- Внешний диаметр - 1 мм;
- Высота. мм - 1;
- Масса - 0.00003 кг;
- Внутренний диаметр (d) - 1 мм;
- Ширина (высота) (B) - 1 мм;
Прочие характеристики:
- Размер (d1) - 1.55 мм;
- r1.2 min. - 0.05 мм;
- Da max. - 2.6 мм;
- da min. - 1.4 мм;
- Pu (N) Предел усталостной прочности - 0.75;
- Размеры. мм - 3x1x1;
- Граничная нагрузка по усталости (Pu) - 0.001 кн;
- Размер (D1) - 2.46 мм;
- Размер сопряженных деталей (da max) - 1.5 мм;
- Размер сопряженных деталей (ra max.) - 0.05 мм;
Пропускная способность:
- Номинальная частота вращения - 240000 об/мин;
- Предельная частота вращения - 150000 об/мин;
- Co (kN) Грузоподъемность статическая - 0.017;
- C (kN) Грузоподъемность динамическая - 0.056;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 130000;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 100000;
- Динамическая грузоподъемность (C) - 0.052 кн;
- Статическая грузоподъемность (C0) - 0.012 кн;
Исходные данные для расчета:
- Расчетный коэффициент (kr) - 0.02;
- Расчетный коэффициент (f0) - 5.6;
Классификация:
- Нагрузка - радиальная;
- Тела качения - шарики;
- Обозначение - w 618/1;
- Основной тип - шариковый радиальный;
В таблице приведены основные размеры подшипника W 618/1, технические характеристики и номинальные значения.
Таблица модификаций подшипника W 618/1
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 618/1 | Шариковый радиальный подшипник. | 1 | 3 | 1 | 505 |
| FL618/1 | Шариковый радиальный подшипник. | 1 | 3 | 1 | 605 |
| 618/1 ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 1 | 3 | 1.5 | 505 |
| SS 618/1 | Подшипник из коррозионно-стойкой стали. | 1 | 3 | 1 | 0 |
| 618/1-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 1 | 3 | 1.5 | 505 |
| FL618/1.5 | Шариковый радиальный подшипник. | 1.5 | 4 | 1.2 | 905 |
| W 618/1 R | Нержавеющая сталь, метрические размеры. | 1 | 3 | 1 | 405 |
| FL618/1 ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 1 | 3 | 1.5 | 605 |
| W 618/1.5 R | Нержавеющая сталь, метрические размеры. | 1.5 | 4 | 1.2 | 0012 |
| FL618/1.5 ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 1.5 | 4 | 2 | 905 |
Модификации подшипника W 618/1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
