Шариковый подшипник W 61703-2RS1
Подшипник W 61703-2RS1 — это импортный шариковый радиальный подшипник, обозначение основновного исполнения 61703, размер 17*23*4 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 17 мм
Наружный диаметр: 23 мм
Ширина: 4 мм
Масса: 0.0039 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

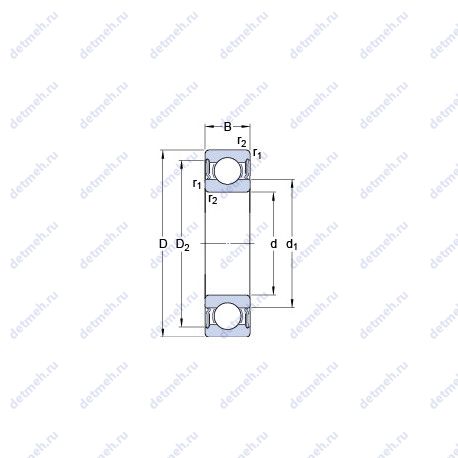

Таблица размеров и характеристик подшипника W 61703-2RS1
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Пропускная способность:
- Динамическая грузоподъемность (C): 0.559 кн
- Предельная частота вращения: 17000 об/мин
- Статическая грузоподъемность (C0): 0.34 кн
Исходные данные для расчета:
- Расчетный коэффициент (f0): 8.5
- Расчетный коэффициент (kr): 0.015
Прочие характеристики:
- D2: 21.67 мм
- da min.: 18.5 мм
- Da max.: 22 мм
- r1.2 min.: 0.2 мм
- Размер (d1): 18.86 мм
- Размер сопряженных деталей (ra max.): 0.2 мм
- Размер сопряженных деталей (da max): 18.5 мм
- Граничная нагрузка по усталости (Pu): 0.015 кн
- Размеры. мм: 23x17x4
Классификация:
- Нагрузка: радиальная
- Основной тип: шариковый радиальный
- Обозначение: w 61703-2rs1
- Тела качения: шарики
Габаритные и посадочные размеры:
- Ширина (высота) (B): 4 мм
- Внутренний диаметр (d): 17 мм
- Наружный диаметр (D): 23 мм
- Масса: 0.0039 кг
- Высота. мм: 4
- Внешний диаметр: 17 мм
- Внутренний диаметр: 23 мм
В таблице приведены основные размеры подшипника W 61703-2RS1, технические характеристики и номинальные значения.
Таблица модификаций подшипника W 61703-2RS1
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 61703 | Основное исполнение. | 17 | 23 | 4 | 04 |
| F61703 | Шариковые подшипники из нержавеющей стали. | 17 | 23 | 4 | 0 |
| S61703 | Керамический материал. | 17 | 23 | 4 | 0 |
| W 61703 | Нержавеющая сталь, метрические размеры. | 17 | 23 | 4 | 036 |
| SF61703 | Шариковый радиальный подшипник. | 17 | 23 | 4 | 0 |
| 61703-ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 17 | 23 | 4 | 082 |
| 61703-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 17 | 23 | 4 | 0 |
| F61703-2Z | Шариковые подшипники из нержавеющей стали. Защитные металлические шайбы типа Z с двух сторон подшипника. | 17 | 23 | 4 | 0 |
| 61703-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 17 | 23 | 4 | 0 |
| S61703-2Z | Керамический материал. Защитные металлические шайбы типа Z с двух сторон подшипника. | 17 | 23 | 4 | 0 |
| W 61703 R | Нержавеющая сталь, метрические размеры. | 17 | 23 | 4 | 041 |
| SF61703-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 17 | 23 | 4 | 0 |
| S61703-2RS | Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника. | 17 | 23 | 4 | 0 |
| W 61703-2Z | Нержавеющая сталь, метрические размеры. Защитные металлические шайбы типа Z с двух сторон подшипника. | 17 | 23 | 4 | 039 |
| F61703-2RS | Шариковые подшипники из нержавеющей стали. Контактные уплотнения типа RS с обеих сторон подшипника. | 17 | 23 | 4 | 0 |
| SF61703-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 17 | 23 | 4 | 0 |
| W 61703 R-2ZS | Нержавеющая сталь, метрические размеры. Защитные металлические шайбы типа Z с двух сторон подшипника. | 17 | 23 | 4 | 044 |
Модификации подшипника W 61703-2RS1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
