Шариковый подшипник RLS 5-2Z

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 13.1;
• Расчетный коэффициент (kr) - 0.025;

Классификация:

• Нагрузка - радиальная;
• Тела качения - шарики;
• Обозначение - rls -5-2z, rls 5-2z;
• Основной тип - шариковый радиальный;

Пропускная способность:

• Номинальная частота вращения - 34000 об/мин;
• Предельная частота вращения - 19000 об/мин;
• Co (kN) Грузоподъемность статическая - 4.75;
• C (kN) Грузоподъемность динамическая - 9.56;
• Динамическая грузоподъемность (C) - 9.6 кн;
• Статическая грузоподъемность (C0) - 4.8 кн;

Прочие характеристики:

• d2 - 21.5 мм;
• D2 - 34.98 мм;
• r1.2 мин - 0.8 мм;
• da мин - 20 мм;
• Da макс - 35 мм;
• ra макс - 0.8 мм;
• da макс - 24.3 мм;
• Pu (N) Предел усталостной прочности - 200;
• Размеры. мм - 39.688x15.875x11.112;
• Граничная нагрузка по усталости (Pu) - 0.2 кн;

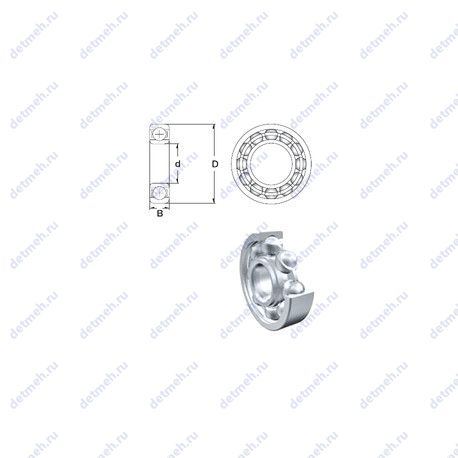

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 15.875;
• D (мм) Наружный диаметр - 39.688;
• m (кг) Масса - 0.065;
• В (мм) Ширина - 11.113;
• Внутренний диаметр - 39.688 мм;
• Внешний диаметр - 15.875 мм;
• Высота. мм - 11.112;
• Масса - 0.069 кг;
• Наружный диаметр (D) - 39.688 мм;
• Внутренний диаметр (d) - 15.875 мм;
• Ширина (высота) (B) - 11.112 мм;

Производитель ZEN

С момента основания ZEN Group производит качественную подшипниковую продукцию. Был награжден немецкой сертификацией ISO  9001,  TUV Rheinland за проверку и контроль готовых изделий ZEN.

Пропускная способность:

• Грузоподъемность статическая - 5.25 кн;
• Частота вращения предельная при пластичной смазке - 18000 об/мин;
• Грузоподъемность динамическая - 10.9 кн;

Прочие характеристики:

• Количество дорожек качения - 1;
• Уплотнение - есть;
• Размеры. мм - 15.875x39.688x11.113;

Габаритные и посадочные размеры:

• Ширина (высота) (B) - 11.113 мм.;
• Внутренний диаметр - 15.875 мм;
• Внешний диаметр - 39.688 мм;
• Высота. мм - 11.113;
• Ширина наружной обоймы (C) - 11.113 мм.;

Классификация:

• Нагрузка - радиальная;
• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - rls5-2z;
