Шариковый подшипник 6314-ZNR

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - 6314znr;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 70x150x35;
• Количество дорожек качения - 1;
• Уплотнение - есть;

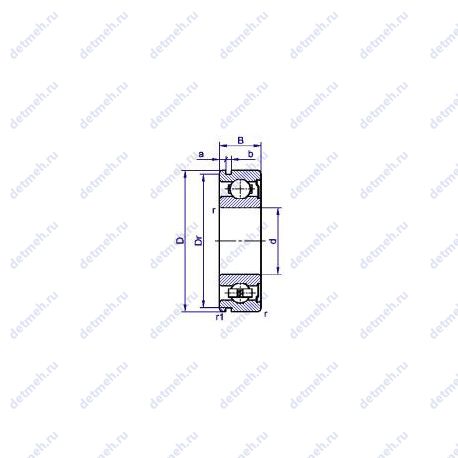

Габаритные и посадочные размеры:

• Внутренний диаметр - 70.000 мм;
• Внешний диаметр - 150.000 мм;
• Высота. мм - 35.000;
• Ширина наружной обоймы (C) - 35.000 мм;
• Масса - 2.59 кг;
• Ширина (высота) (B) - 35.000 мм;

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - 6314-znr;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 70x150x35;
• Грузоподъемность динамическая - 111 кн;
• Граничная нагрузка по усталости (Pu) - 2.75;
• Количество дорожек качения - 1;
• Уплотнение - есть;
• Размер (r1 min.) - 2.1 мм;
• Размер (r2 min.) - 2.1 мм;
• Размер сопряженных деталей (da max) - 94.9;
• Размер сопряженных деталей (Da max.) - 138;
• Размер сопряженных деталей (ra max.) - 2;
• Размер (d1) - 94.9 мм.;
• Размер сопряженных деталей (Db min.) - 162;
• Размер сопряженных деталей (Ca max.) - 7.72;
• Размер (b) - 3.1 мм.;
• Размер сопряженных деталей (da min.) - 3.5;
• Размер сопряженных деталей (ba min.) - 7.72;
• Размер (D2) - 130 мм.;
• Размер (C) - 4.9 мм.;
• Размер (D3) - 145.25 мм.;
• Размер (f) - 2.82 мм.;
• Размер (r0 max.) - 0.6 мм.;
• Размер (D4) - 159.7 мм.;
• Pu (N) Предел усталостной прочности - 2750;

Габаритные и посадочные размеры:

• Внутренний диаметр - 70 мм;
• Внешний диаметр - 150 мм;
• Высота. мм - 35;
• Ширина наружной обоймы (C) - 35 мм;
• Масса - 2.65 кг;
• Ширина (высота) (B) - 35 мм;
• d (мм) Внутренний диаметр - 70;
• D (мм) Наружный диаметр - 150;
• m (кг) Масса - 2.5;
• В (мм) Ширина - 35;

Пропускная способность:

• Грузоподъемность статическая - 68 кн;
• Частота вращения номинальная - 9500 об/мин;
• Частота вращения предельная - 6300 об/мин;
• Co (kN) Грузоподъемность статическая - 68;
• C (kN) Грузоподъемность динамическая - 111;

Исходные данные для расчета:

• Расчетный коэффициент (kr) - 0.03;
• Расчетный коэффициент (f0) - 13;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - 6314-znr;

Прочие характеристики:

• Размеры. мм - 70x150x35;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 70 мм;
• Внешний диаметр - 150 мм;
• Высота. мм - 35;
• Ширина (высота) (B) - 35 мм;
• Ширина наружной обоймы (C) - 35 мм;
• Масса - 2.5 кг;

Пропускная способность:

• Грузоподъемность динамическая - 108.78 кн;
• Грузоподъемность статическая - 66.64 кн;
• Частота вращения предельная - 5985 об/мин;

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности.  Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - 6314-z-nr;

Прочие характеристики:

• Размеры. мм - 70x150x35;
• Размер (a) - 4.9 мм.;
• Размер (b) - 3.1 мм.;
• Размер (r1 min.) - 2.1 мм.;
• Размер (r2 min.) - 2.1 мм.;
• Количество дорожек качения - 1;
• Уплотнение - есть;
• Размер (D1) - 145.24 мм.;
• Размер (f) - 2.82 мм.;
• Размер (D2) - 159.7 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 70 мм;
• Внешний диаметр - 150 мм;
• Высота. мм - 35;
• Ширина (высота) (B) - 35 мм;
• Ширина наружной обоймы (C) - 35 мм;
• Масса - 2.63 кг;

Пропускная способность:

• Грузоподъемность динамическая - 104 кн;
• Грузоподъемность статическая - 68 кн;
• Частота вращения предельная - 4300 об/мин;

Производитель ROLEK

Компания ROLEK зарекомендовала себя на мировом рынке как один из авторитетных производителей качественных подшипников. История её успеха началась несколько десятилетий назад, когда небольшая инженерная мастерская превратилась в крупное промышленное предприятие. Со временем, соблюдая традиции высокого мастерства, компания развернула своё производство и сейчас занимает одну из лидирующих позиций на рынке подшипников. Используя инновационные технологии и стремясь к постоянному развитию, ROLEK обеспечивает потребности самых различных секторов промышленности, от автомобилестроения до аэрокосмической отрасли.

Габаритные и посадочные размеры:

• Внешний диаметр - 150 мм;
• Внутренний диаметр - 70 мм;
• Ширина - 35 мм;
• Масса - 2.5;
• r1.2 min - 2.1;
