Шариковый подшипник RB207-20

Подшипник RB207-20 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 207, размер 31.75*72*42.9 мм.

Стандарт: ISO
Бренды: FYH, KOYO
Внутренний диаметр: 31.75 мм
Наружный диаметр: 72 мм
Ширина: 42.9 мм
Масса: 0.68 кг

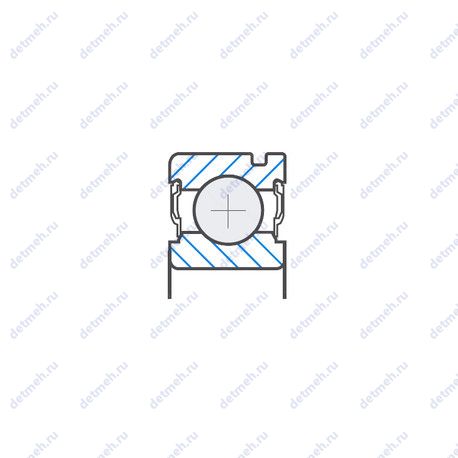

Подшипник RB207-20 чертеж — Чертеж подшипника RB207-20

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника RB207-20

Производитель FYH

Компания FYH производит широкий ассортимент навесных подшипников от небольших легких агрегатов до больших тяжёлых, чтобы соответствовать широкому спектру отраслей промышленности и областей применения по всему миру. Шарикоподшипниковые узлы FYH изготавливаются в соответствии со строгими стандартами и включают в себя шарикоподшипники с толстыми канавками и корпуса различных размеров. Самоцентрирующиеся узлы обеспечивают простоту установки и снабжены смазочными ниппелями для быстрого и удобного повторного смазывания.

Прочие характеристики:

Резьба (G) - 5/16-24unf;
Размеры. мм - 31.75x72x42.9;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 17.5 мм.;
Размер (S2) - 6.5;
Количество дорожек качения - 1;
Уплотнение - есть;
Размер (S1) - 25.4;
Размер (D2) - 78.4 мм.;

Габаритные и посадочные размеры:

Внутренний диаметр - 31.75 мм;
Внешний диаметр - 72 мм;
Высота. мм - 42.9;
Ширина (высота) (B) - 42.9 мм.;
Ширина наружной обоймы (C) - 24 мм.;
Радиус наружней фаски - 1.1 мм.;
Масса - 0.68 кг;

Классификация:

Обозначение - rb207-20;
Основной тип - шариковый радиальный;
Тела качения - шарики;
Нагрузка - радиальная;

Пропускная способность:

Грузоподъемность динамическая - 25.7 кн;
Грузоподъемность статическая - 15.4 кн;

Исходные данные для расчета:

Расчетный коэффициент (f0) - 13.9;

Производитель KOYO

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Прочие характеристики:

Размер (D2) - 78.4 мм.;
Размер (S2) - 6.5;
Размер (S1) - 25.4;
Размеры. мм - 31.75x72x42.9;
Количество дорожек качения - 1;
Уплотнение - есть;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 17.5 мм.;
Резьба (G) - 5/16-24unf;

Пропускная способность:

Грузоподъемность статическая - 15.4 кн;
Грузоподъемность динамическая - 25.7 кн;

Классификация:

Тела качения - шарики;
Обозначение - rb207-20;
Основной тип - шариковый радиальный;
Нагрузка - радиальная;

Габаритные и посадочные размеры:

Внутренний диаметр - 31.75 мм;
Внешний диаметр - 72 мм;
Высота. мм - 42.9;
Ширина наружной обоймы (C) - 24 мм;
Масса - 0.68 кг;
Ширина (высота) (B) - 42.9 мм.;
Радиус наружней фаски - 1.1 мм;

Исходные данные для расчета:

Расчетный коэффициент (f0) - 13.9;

В таблице приведены основные размеры подшипника RB207-20, технические характеристики и номинальные значения.

Таблица модификаций подшипника RB207-20

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
207	Основное исполнение.	35	72	17	0.31
Q207	Шариковый радиальный подшипник, однорядный.	35	72	17	0.37
207W	Только для внутреннего и наружного колец. Максимальная грузоподъемность, паз для ввода шариков.	35	72	17	0.313
207К	Только для внутреннего и наружного колец.	35	72	17	0.29
ER207	Шариковый радиальный подшипник, однорядный.	35	72	42.9	0.63
EX207	Шариковый радиальный подшипник, однорядный.	35	72	51.1	0.6
US207	Шариковый радиальный подшипник, однорядный.	35	72	17	0.42
RB207	Шариковый радиальный подшипник, однорядный.	35	72	42.9	0.62
N 207	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	35	72	17	0.3
SB207	Шариковый радиальный подшипник, однорядный.	35	72	32	0.42
ES207	Шариковый радиальный подшипник, однорядный.	35	72	38.9	0.5
N207E	Шариковый радиальный подшипник, однорядный.	35	72	17	0.293
UC207	Шариковый радиальный подшипник, однорядный.	35	72	42.9	0.48
SA207	Шариковый радиальный подшипник, однорядный.	35	72	23	0.5
NA207	Игольчатый роликовый подшипник с размерами по ISO 15.	33.3375	72	37.6	0.61
CS207	Шариковый радиальный подшипник, однорядный.	35	72	17	0.29
NH207	Шариковый радиальный подшипник, однорядный.	35	72	17	0.339
207-Z	Только для внутреннего и наружного колец. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	35	72	17	0.31
UK207	Шариковый радиальный подшипник, однорядный.	35	72	30	0.43
FD207	Шариковый радиальный подшипник, однорядный.	35	72	25.4	0.42
W207PP	Широкий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов.	35	72	26.97	0.458
RUS207	Шариковый радиальный подшипник, однорядный.	47.6	72	17	0.22
SUC207	Шариковый радиальный подшипник, однорядный.	35	72	42.9	0
NU207K	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Коническое внутреннее отверстие, конусность 1:12.	35	72	17	0.3
QJ 207	Шариковый подшипник с четырех-точечным контактом.	35	72	17	0.36
BNT207	Шариковый радиальный подшипник, однорядный.	35	72	17	0.294
CUS207	Шариковый радиальный подшипник, однорядный.	35	72	17	0.42
CUC207	Шариковый радиальный подшипник, однорядный.	35	72	20	0.47
207 NR	Только для внутреннего и наружного колец. Канавка во внешнем кольце, но без стопорного кольца.	35	72	17	0.31
207-2Z	Только для внутреннего и наружного колец. Защитные металлические шайбы типа Z с двух сторон подшипника.	35	72	17	0.31
CES207	Шариковый радиальный подшипник, однорядный.	35	72	38.9	0.5
MUC207	Шариковый радиальный подшипник, однорядный.	35	72	42.9	0.48
NJ207E	Шариковый радиальный подшипник, однорядный.	35	72	17	0.3
NU207E	Шариковый радиальный подшипник, однорядный.	35	72	17	310
SA207F	Механически обработанный сепаратор из стали или специального чугуна.	33.3375	72	25.4	0.57
NF 207	Внутреннем кольце с двойным фланцем, внешнее с одним..	35	72	17	0.3
NJ 207	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	35	72	17	0.3
NU 207	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	35	72	17	0.3
NF207E	Шариковый радиальный подшипник, однорядный.	35	72	17	0.317
NP 207	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	35	72	17	0.33

Модификации подшипника RB207-20 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника RB207-20

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
KOYO	RB207-20	31.75	72	42.9	ISO
FYH	RB207-20	31.75	72	42.9	ISO

Аналог подшипника RB207-20 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
UCX06-20	31.75	72	42.9
UCX06-20L3	31.75	72	42.9
