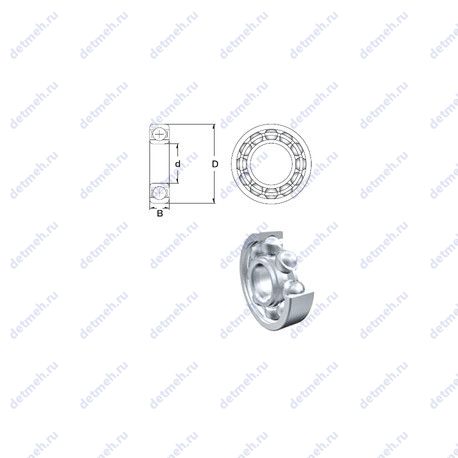

Шариковый подшипник R 188

Производитель FBJ

Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - r188, r 188;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 6.35x12.7x3.175;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 6.35 мм;
• Внешний диаметр - 12.7 мм;
• Высота. мм - 3.175;
• Ширина наружной обоймы (C) - 3.175 мм.;
• Масса - 0.0016 кг;
• Ширина (высота) (B) - 3.175 мм.;
• d (мм) Внутренний диаметр - 6.35;
• D (мм) Наружный диаметр - 12.7;
• В (мм) Ширина - 3.175;
• m (кг) Масса - 0.0016;

Пропускная способность:

• Грузоподъемность динамическая - 1.079 кн;
• Грузоподъемность статическая - 0.441 кн;
• Частота вращения предельная при пластичной смазке - 40000 об/мин;
• Частота вращения предельная при жидкой смазке - 50000 об/мин;
• C (kN) Грузоподъемность динамическая - 0.81;
• Co (kN) Грузоподъемность статическая - 0.33;
• n oil (1/min) Ном. частота вращен. при жидк. смазке - 42000;
• n grease (1/min) Ном. частота вращен. при пластич. смазке - 31500;

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - r188;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 6.35x12.7x3.175;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер сопряженных деталей (da min.) - 7.2;
• Размер сопряженных деталей (Da max.) - 11.8;
• Размер сопряженных деталей (ra max.) - 0.1;
• Размер сопряженных деталей (da max) - 8.2;

Габаритные и посадочные размеры:

• Внутренний диаметр - 6.35 мм;
• Внешний диаметр - 12.7 мм;
• Высота. мм - 3.175;
• Ширина наружной обоймы (C) - 3.175 мм.;
• Масса - 1.6 кг;
• Ширина (высота) (B) - 3.175 мм.;
• Радиус наружней фаски - 0.13 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 0.83 кн;
• Грузоподъемность статическая - 0.37 кн;
• Частота вращения предельная при пластичной смазке - 39000 об/мин;
• Частота вращения предельная при жидкой смазке - 46000 об/мин;

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 14.7;

Производитель ZEN

С момента основания ZEN Group производит качественную подшипниковую продукцию. Был награжден немецкой сертификацией ISO  9001,  TUV Rheinland за проверку и контроль готовых изделий ZEN.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - r188;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 6.35x12.7x3.175;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 6.35 мм;
• Внешний диаметр - 12.7 мм;
• Высота. мм - 3.175;
• Ширина наружной обоймы (C) - 3.175 мм.;
• Ширина (высота) (B) - 3.175 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 1.082 кн;
• Грузоподъемность статическая - 0.442 кн;
• Частота вращения предельная при пластичной смазке - 40000 об/мин;
• Частота вращения предельная при жидкой смазке - 50000 об/мин;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - r188;

Прочие характеристики:

• Размеры. мм - 6.35x12.7x4.762;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 6.35 мм;
• Внешний диаметр - 12.7 мм;
• Высота. мм - 4.762;
• Ширина (высота) (B) - 4.762 мм.;
• Ширина наружной обоймы (C) - 4.762 мм.;
• Радиус наружней фаски - 0.15 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 0.83 кн;
• Грузоподъемность статическая - 0.4 кн;

Производитель ROLEK

Компания ROLEK зарекомендовала себя на мировом рынке как один из авторитетных производителей качественных подшипников. История её успеха началась несколько десятилетий назад, когда небольшая инженерная мастерская превратилась в крупное промышленное предприятие. Со временем, соблюдая традиции высокого мастерства, компания развернула своё производство и сейчас занимает одну из лидирующих позиций на рынке подшипников. Используя инновационные технологии и стремясь к постоянному развитию, ROLEK обеспечивает потребности самых различных секторов промышленности, от автомобилестроения до аэрокосмической отрасли.

Габаритные и посадочные размеры:

• Внешний диаметр - 12.7 мм;
• Внутренний диаметр - 6.35 мм;
• Ширина - 3.175 мм;
• Масса - 0.0016;
• r1.2 min - 0.15;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - r188;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 6.35x12.7x3.175;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 6.35 мм;
• Внешний диаметр - 12.7 мм;
• Высота. мм - 3.175;
• Масса - 0.00153 кг;
• Ширина (высота) (B) - 3.175 мм.;
• Ширина наружной обоймы (C) - 3.175 мм.;
• Радиус наружней фаски - 0.15 мм.;

Производитель NSK

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - r 188;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 6.35x12.7x3.175;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер сопряженных деталей (ra max.) - 0.15;
• Размер сопряженных деталей (da min.) - 7.6;
• Размер сопряженных деталей (Da max.) - 11.5;

Габаритные и посадочные размеры:

• Внутренний диаметр - 6.35 мм;
• Внешний диаметр - 12.7 мм;
• Высота. мм - 3.175;
• Ширина наружной обоймы (C) - 3.175 мм.;
• Масса - 0.00153 кг;
• Ширина (высота) (B) - 3.175 мм.;
• Радиус наружней фаски - 0.15 мм;

Пропускная способность:

• Грузоподъемность динамическая - 1.08 кн;
• Частота вращения предельная при жидкой смазке - 50 000 об/мин;
• Частота вращения предельная при пластичной смазке - 40 000 об/мин;
• Грузоподъемность статическая - 0.44 кн;
