Шариковый подшипник SRW188

Подшипник SRW188 — это импортный шариковый радиальный подшипник, обозначение основновного исполнения 188, размер 6.35*12.7*0 мм.

Стандарт: ISO
Бренд: AST
Внутренний диаметр: 6.35 мм
Наружный диаметр: 12.7 мм
Ширина: 0 мм
Масса: 1.6 кг

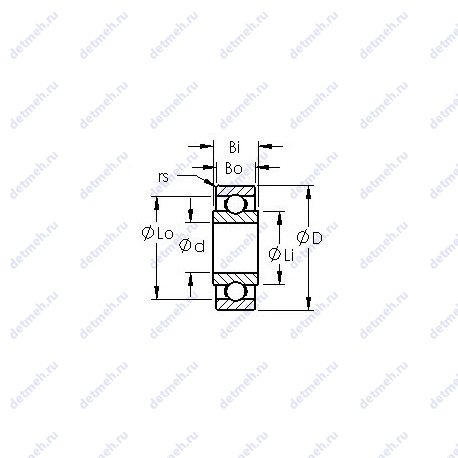

Подшипник SRW188 чертеж — Чертеж подшипника SRW188

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника SRW188

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Габаритные и посадочные размеры:

Масса - 1.60;
Внешний диаметр - 0.5000 мм;
Внешний диаметр - 12.7 мм;
Внутренний диаметр - 6.35 мм;

Прочие характеристики:

Диаметр шарика (Dw) - 0.0787;
Количество шариков - 8;
Standard Clearance - k25;
Precision - a1;
Min. Housing Shoulder Dia.. Outer (Lo) - 0.4;
Max. Shaft Shoulder Dia. Inner (Li) - 0.3;
Максимальная скорость (масло) - 50;
Максимальная скорость (смазка) - 40;
Номинальная статическая нагрузка - 80;
Номинальная динамическая нагрузка - 207;
Материал - martensitic stainless steel;
Радиус (мин) - 0.006;
Внутренняя ширина - 0.1562;
Наружная ширина - 0.1250;
Диаметр отверстия - 0.2500;
Тип подшипника - open with extended inner;

Классификация:

Основной тип - шариковый радиальный;
Обозначение - srw188;
Нагрузка - радиальная;
Тела качения - шарики;

В таблице приведены основные размеры подшипника SRW188, технические характеристики и номинальные значения.

Таблица модификаций подшипника SRW188

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
T188	Конический роликовый подшипник некоторых метрических размеров по стандарту ISO 355-1977.	47.879	82.956	23.812	0.52
SR188	Шариковый радиальный подшипник.	6.35	12.7	3.175	1.6
R 188	Дюймовые размеры.	6.35	12.7	3.175	016
FR188	Шариковый радиальный подшипник.	6.35	12.7	4.762	0171
T188W	Конический роликовый подшипник некоторых метрических размеров по стандарту ISO 355-1977. Без кольцевой канавки и смазочных отверстий в наружном кольце.	47.879	82.956	23.812	0.52
J-188	Метрическая серия J. В соответствии с американским стандартом ABMA. Совместимы префиксами ABMA (EL,EH,H,HH,HM,M,LM,L,LL).	28.575	34.925	12.7	0.02
BT188	Шариковый радиальный подшипник.	28.575	34.925	12.7	0.021
B-188	Подшипник со специальными размерами.	28.575	34.925	12.7	0.024
DCL188	Шариковый радиальный подшипник.	28.575	34.925	12.7	0.021
B188-1	Подшипник со специальными размерами.	28.575	34.925	12.7	0.022
SFR188	Шариковый радиальный подшипник.	6.35	12.7	3.175	1.71
FLR188	Шариковый радиальный подшипник.	6.35	12.7	3.175	1.7
BCE188	Шариковый радиальный подшипник.	28.575	34.925	12.7	0.021
RA188ZA	Уплотнение из полиакрила. Стальная шайба.	6.35	12.7	4.762	1.7
RA188ZZ	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	6.35	12.7	4.762	02
R188ZZA	Дюймовые размеры. Уплотнение из полиакрила. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	6.35	12.7	4.762	1.7
R188-2Z	Дюймовые размеры. Защитные металлические шайбы типа Z с двух сторон подшипника.	6.35	12.7	4.763	0
BAM 188	Шариковый радиальный подшипник.	28.575	34.925	12.7	0.023
SR188ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	6.35	12.7	0.1875	2.32
SFRW188	Шариковый радиальный подшипник.	6.35	12.7	0	1.71
FR188-2Z	Защитные металлические шайбы типа Z с двух сторон подшипника.	6.35	12.7	4.763	0
SR188XZZ	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	6.35	12.7	0.1875	0
SR188-2Z	Защитные металлические шайбы типа Z с двух сторон подшипника.	6.35	12.7	4.763	0
BA 188 Z	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Упорный шарикоподшипник, диаметр отверстия d < 10 мм. Однозначное число после префикса BA обозначает диаметр отверстия..	28.575	34.925	12.7	0.0195
SFR188ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	6.35	12.7	0.1875	2.54
R188-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	6.35	12.7	4.762	0221
R 188 ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. Экстрлегкая дюймовая серия..	6.35	12.7	3.175	0232
SRW188ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	6.35	12.7	0	2.32
SFRW188ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	6.35	12.7	0	2.54
FLRA188ZA	Уплотнение из полиакрила. Стальная шайба.	6.35	12.7	4.762	1.7
FR 188 ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. Дюймовый инструмент с фланцем..	6.35	12.7	3.175	2.54
FLR188ZZA	Уплотнение из полиакрила. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	6.35	12.7	4.762	1.7
SFR188-2Z	Защитные металлические шайбы типа Z с двух сторон подшипника.	6.35	12.7	4.763	0
SFR188-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	6.35	12.7	0.1875	2.54
FLRA188ZZA	Уплотнение из полиакрила. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	6.35	13.894	4.762	03
SRW188-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	6.35	12.7	0	2.32
SFRW188-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	6.35	12.7	0	2.54

Модификации подшипника SRW188 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
