Шариковый подшипник SFR188ZZ

Подшипник SFR188ZZ — это импортный шариковый радиальный подшипник, обозначение основновного исполнения 188, размер 6.35*12.7*0.1875 мм.

Стандарт: ISO
Бренд: AST
Внутренний диаметр: 6.35 мм
Наружный диаметр: 12.7 мм
Ширина: 0.1875 мм
Масса: 2.54 кг

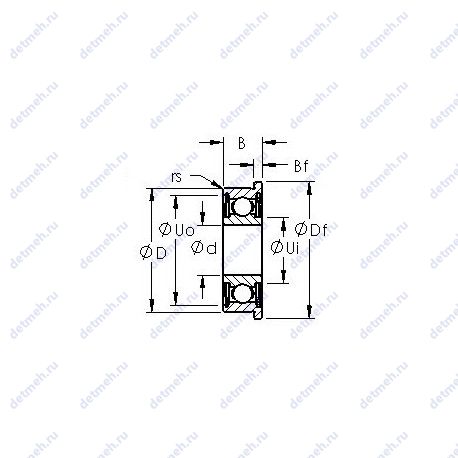

Подшипник SFR188ZZ чертеж — Чертеж подшипника SFR188ZZ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс ZZ — Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника SFR188ZZ

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Прочие характеристики:

Материал - martensitic stainless steel;
Flange Width (Bf) - 0.045;
Flange Dia (Df) - 0.5470;
Диаметр шарика (Dw) - 0.0787;
Количество шариков - 8;
single metal shield - (z);
Two metal shields - (zz);
Min. Housing Shoulder Dia.. Outer (Uo) - 0.457;
Max. Shaft Shoulder Dia. Inner (Ui) - 0.3;
Standard Clearance - k25;
Precision - a1;
Максимальная скорость (масло) - 50;
Максимальная скорость (смазка) - 40;
Номинальная статическая нагрузка - 80;
Номинальная динамическая нагрузка - 344;
Радиус (мин) - 0.006;
Диаметр отверстия - 0.2500;
Тип подшипника - flanged shielded;
Размеры. мм - 6.35x12.7x4.7625;

Классификация:

Основной тип - шариковый радиальный;
Обозначение - sfr188zz;
Нагрузка - радиальная;
Тела качения - шарики;

Габаритные и посадочные размеры:

Масса - 2.54;
Ширина - 0.1875 мм;
Внешний диаметр - 0.5000 мм;
Высота. мм - 4.7625;
Внешний диаметр - 12.7 мм;
Внутренний диаметр - 6.35 мм;

В таблице приведены основные размеры подшипника SFR188ZZ, технические характеристики и номинальные значения.

Таблица модификаций подшипника SFR188ZZ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
SR188	Шариковый радиальный подшипник.	6.35	12.7	3.175	1.6
FR188	Шариковый радиальный подшипник.	6.35	12.7	4.762	0171
R 188	Дюймовые размеры.	6.35	12.7	3.175	016
FLR188	Шариковый радиальный подшипник.	6.35	12.7	3.175	1.7
SRW188	Шариковый радиальный подшипник.	6.35	12.7	0	1.6
SFR188	Шариковый радиальный подшипник.	6.35	12.7	3.175	1.71
SFRW188	Шариковый радиальный подшипник.	6.35	12.7	0	1.71
RA188ZA	Уплотнение из полиакрила. Стальная шайба.	6.35	12.7	4.762	1.7
RA188ZZ	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	6.35	12.7	4.762	02
SR188ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	6.35	12.7	0.1875	2.32
R188ZZA	Дюймовые размеры. Уплотнение из полиакрила. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	6.35	12.7	4.762	1.7
R188-2Z	Дюймовые размеры. Защитные металлические шайбы типа Z с двух сторон подшипника.	6.35	12.7	4.763	0
SRW188ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	6.35	12.7	0	2.32
R188-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	6.35	12.7	4.762	0221
R 188 ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. Экстрлегкая дюймовая серия..	6.35	12.7	3.175	0232
SR188XZZ	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	6.35	12.7	0.1875	0
SR188-2Z	Защитные металлические шайбы типа Z с двух сторон подшипника.	6.35	12.7	4.763	0
FR188-2Z	Защитные металлические шайбы типа Z с двух сторон подшипника.	6.35	12.7	4.763	0
FR 188 ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. Дюймовый инструмент с фланцем..	6.35	12.7	3.175	2.54
SFR188-2Z	Защитные металлические шайбы типа Z с двух сторон подшипника.	6.35	12.7	4.763	0
FLR188ZZA	Уплотнение из полиакрила. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	6.35	12.7	4.762	1.7
FLRA188ZA	Уплотнение из полиакрила. Стальная шайба.	6.35	12.7	4.762	1.7
SFRW188ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	6.35	12.7	0	2.54
FLRA188ZZA	Уплотнение из полиакрила. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	6.35	13.894	4.762	03
SRW188-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	6.35	12.7	0	2.32
SFR188-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	6.35	12.7	0.1875	2.54
SFRW188-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	6.35	12.7	0	2.54

Модификации подшипника SFR188ZZ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
