Шариковый подшипник S7020 ACE/P4A

Подшипник S7020 ACE/P4A — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 7020, размер 100*150*24 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 100 мм
Наружный диаметр: 150 мм
Ширина: 24 мм
Масса: 1.32 кг

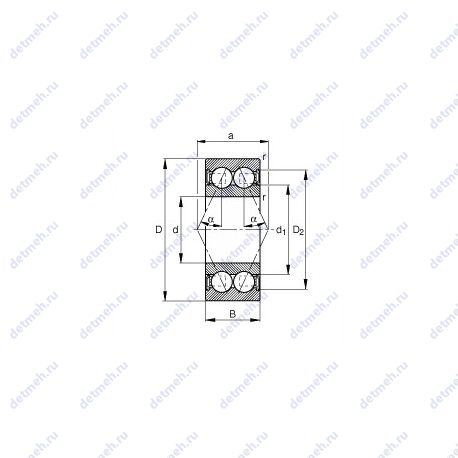

Подшипник S7020 ACE/P4A чертеж — Чертеж подшипника S7020 ACE/P4A

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс S — Керамический материал Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах Суффикс AC — Однорядный с углом контакта 25°

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника S7020 ACE/P4A

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Расчетный коэффициент (спина к спине. лицом к лицу) X2: 0.67
Расчетный коэффициент (одиночный. тандем) Y2: 0.87
Расчетный коэффициент (одиночный. тандем) Y0: 0.38
Расчетный коэффициент (одиночный. тандем) X2: 0.41
Расчетный коэффициент (спина к спине. лицом к лицу) Y1: 0.92
Расчетный коэффициент (спина к спине. лицом к лицу) Y2: 1.41
Расчетный коэффициент (спина к спине. лицом к лицу) Y0: 0.76
Расчетный коэффициент f: 1.12
Расчетный коэффициент f1: 0.99
Расчетный коэффициент f2A: 1
Расчетный коэффициент f2B: 1.03
Расчетный коэффициент f2C: 1.06
Расчетный коэффициент fHC: 1
Расчетный коэффициент (e): 0.68

Пропускная способность:

Максимальная частота вращения в консистентной смазке: 11200 об/мин
Статическая грузоподъемность (C0): 38 кн
Динамическая грузоподъемность (C): 42.3 кн

Прочие характеристики:

Db max.: 144.4 мм
db max.: 113.5 мм
D2: 136 мм
Диаметр шарика Dw: 12.7 мм
Количество шариков z: 27
da min.: 107 мм
Преднатяг класса A GA: 390 н
Преднатяг класса B GB: 1150 н
Преднатяг класса C GC: 2310 н
Преднатяг класса A: 220 н/мкм
Преднатяг класса B: 330 н/мкм
Преднатяг класса C: 435 н/мкм
Размеры. мм: 150x100x24
Граничная нагрузка по усталости (Pu): 1.4 кн
Размер сопряженных деталей (da max): 116.7 мм
Размер сопряженных деталей (ra max.): 1.5 мм
Размер (d1): 117.38 мм
r1.2 min.: 1.5 мм
r3.4 min.: 1 мм
Размер (a): 41.4 мм
Размер сопряженных деталей (db min): 107 мм
Da max.: 143 мм
rb max.: 1 мм
d2: 114.2 мм

Классификация:

Тела качения: шарики
Обозначение: s7020 ace/p4a
Основной тип: шариковый радиально-упорный
Нагрузка: радиальная и осевая

Габаритные и посадочные размеры:

Внутренний диаметр: 150 мм
Внешний диаметр: 100 мм
Высота. мм: 24
Масса: 1.32 кг
Наружный диаметр (D): 150 мм
Внутренний диаметр (d): 100 мм
Ширина (высота) (B): 24 мм

В таблице приведены основные размеры подшипника S7020 ACE/P4A, технические характеристики и номинальные значения.

Таблица модификаций подшипника S7020 ACE/P4A

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
7020	Основное исполнение.	100	150	24	1.37
7020C	Угол контакта 15°.	100	150	24	1.26
7020B	Угол контакта 40°.	100	150	24	1.72
H7020C	Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства).	100	150	24	0
7020AC	Однорядный радиально-упорный шарикоподшипник с углом контакта 25°.	100	150	24	1.37
7020DT	Механически обработанный сепаратор из текстолита.	100	150	48	2.94
7020DF	Механически обработанный сепаратор из стали или специального чугуна.	100	150	48	2.94
7020DB	Угол контакта 40°.	100	150	24	2.94
7020 A	Шариковый радиально-упорный подшипник.	100	150	24	1.72
7020CDB	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°.	100	150	48	3.44
7020CPA	Угол контакта 15 градусов.	100	150	24	1.37
7020CDT	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита.	100	150	48	3.44
7020CDF	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна.	100	150	48	3.44
H7020AC	Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). Однорядный радиально-упорный шарикоподшипник с углом контакта 25°.	100	150	24	0
7020 ADB	Шариковый радиально-упорный подшипник.	100	150	48	3.44
7020 ADF	Механически обработанный сепаратор из стали или специального чугуна.	100	150	48	3.44
7020 BDF	Механически обработанный сепаратор из стали или специального чугуна.	100	150	48	3.44
7020 BDB	Шариковый радиально-упорный подшипник.	100	150	48	3.44
7020 BDT	Механически обработанный сепаратор из текстолита.	100	150	48	3.44
7020 ADT	Механически обработанный сепаратор из текстолита.	100	150	48	3.44
7020 B-UO	Шариковый радиально-упорный подшипник.	100	150	48	3.44
7020CTRSU	Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	100	150	24	1.264
7020 A-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	100	150	48	3.44
7020 C-UD	Шариковый радиально-упорный подшипник.	100	150	48	3.44
7020 B-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	100	150	48	3.44
7020 A-UD	Шариковый радиально-упорный подшипник.	100	150	48	3.44
7020 C-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	100	150	48	3.44
7020 C-UO	Шариковый радиально-упорный подшипник.	100	150	48	3.44
7020 A-UO	Шариковый радиально-упорный подшипник.	100	150	48	3.44
7020 B-UD	Шариковый радиально-упорный подшипник.	100	150	48	3.44
7020A5TRSU	Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	100	150	24	1.264
H7020C/HQ1	Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства).	100	150	24	0
7020 CTBP4	Механически обработанный сепаратор из текстолита.	100	150	24	1.26
7020 ATBP4	Механически обработанный сепаратор из текстолита.	100	150	24	1.26
7020CVUJ74	Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник.	100	150	24	1.34
7020 DB/P7	Шариковый радиально-упорный подшипник.	100	150	24	1.28
7020HVUJ74	Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник.	100	150	24	1.37
7020 FB/P7	Механически обработанный сепаратор из стали или специального чугуна.	100	150	24	1.28
7020 CE/P4A	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	100	150	24	1.259
7020 CB/P4A	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	100	150	24	1.36

Модификации подшипника S7020 ACE/P4A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
