Шариковый подшипник S7006 FW/HC
Подшипник S7006 FW/HC — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 7006, размер 30*55*13 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 30 мм
Наружный диаметр: 55 мм
Ширина: 13 мм
Масса: 0.11 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

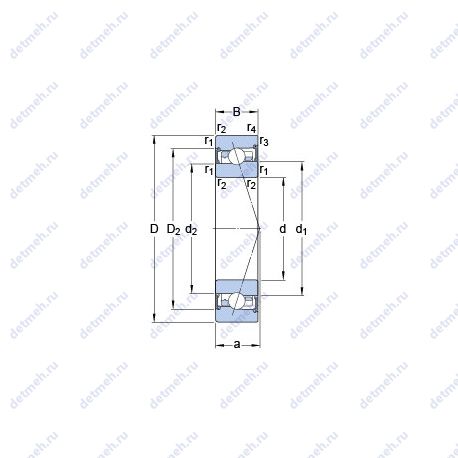

Таблица размеров и характеристик подшипника S7006 FW/HC
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- D2: 48.1 мм
- Размер сопряженных деталей (db min): 34.6 мм
- Da max.: 50.4 мм
- rb max.: 0.6 мм
- d2: 36.4 мм
- da min.: 34.6 мм
- Db max.: 50.8 мм
- db max.: 36 мм
- Размер (a): 13.3 мм
- Диаметр шарика Dw: 6.35 мм
- Количество шариков z: 17
- Размеры. мм: 55x30x13
- Граничная нагрузка по усталости (Pu): 0.22 кн
- Размер сопряженных деталей (da max): 37.8 мм
- Размер сопряженных деталей (ra max.): 1 мм
- Размер (d1): 38.2 мм
- r1.2 min.: 1 мм
- r3.4 min.: 0.6 мм
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.57
- Расчетный коэффициент (одиночный. тандем) Y2: 1
- Расчетный коэффициент (одиночный. тандем) Y0: 0.42
- Расчетный коэффициент (одиночный. тандем) X2: 0.43
- Расчетный коэффициент (спина к спине. лицом к лицу) Y1: 1.09
- Расчетный коэффициент (спина к спине. лицом к лицу) Y2: 1.63
- Расчетный коэффициент (спина к спине. лицом к лицу) Y0: 0.84
- Расчетный коэффициент (спина к спине. лицом к лицу) X2: 0.7
Пропускная способность:
- Максимальная частота вращения в консистентной смазке: 41000 об/мин
- Динамическая грузоподъемность (C): 9.2 кн
- Статическая грузоподъемность (C0): 5.2 кн
Габаритные и посадочные размеры:
- Внутренний диаметр (d): 30 мм
- Внутренний диаметр: 55 мм
- Внешний диаметр: 30 мм
- Высота. мм: 13
- Масса: 0.11 кг
- Наружный диаметр (D): 55 мм
- Ширина (высота) (B): 13 мм
Классификация:
- Тела качения: шарики
- Обозначение: s7006 fw/hc
- Основной тип: шариковый радиально-упорный
- Нагрузка: радиальная и осевая
В таблице приведены основные размеры подшипника S7006 FW/HC, технические характеристики и номинальные значения.
Таблица модификаций подшипника S7006 FW/HC
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7006 | Основное исполнение. | 30 | 55 | 13 | 0.133 |
| 7006C | Угол контакта 15°. | 30 | 55 | 13 | 0.114 |
| 7006B | Угол контакта 40 градусов. | 30 | 55 | 13 | 0.15 |
| 7006 A | Шариковый радиально-упорный подшипник. | 30 | 55 | 13 | 0.15 |
| 7006AC | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 30 | 55 | 13 | 0.135 |
| 7006DT | Механически обработанный сепаратор из текстолита. | 30 | 55 | 26 | 0.27 |
| 7006DF | Механически обработанный сепаратор из стали или специального чугуна. | 30 | 55 | 26 | 0.27 |
| 7006DB | Угол контакта 40°. | 30 | 55 | 13 | 0.27 |
| NC7006V | Бессепараторный подшипник. | 30 | 55 | 13 | 0 |
| 7006CPA | Угол контакта 15 градусов. | 30 | 55 | 13 | 0.133 |
| 7006CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 30 | 55 | 26 | 0.3 |
| 7006CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 30 | 55 | 26 | 0.3 |
| 7006CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 30 | 55 | 26 | 0.3 |
| 7006 ADF | Механически обработанный сепаратор из стали или специального чугуна. | 30 | 55 | 26 | 0.3 |
| 7006 ADB | Шариковый радиально-упорный подшипник. | 30 | 55 | 26 | 0.3 |
| 7006 BDB | Шариковый радиально-упорный подшипник. | 30 | 55 | 26 | 0.3 |
| 7006 ADT | Механически обработанный сепаратор из текстолита. | 30 | 55 | 26 | 0.3 |
| 7006 BDT | Механически обработанный сепаратор из текстолита. | 30 | 55 | 26 | 0.3 |
| 7006 BDF | Механически обработанный сепаратор из стали или специального чугуна. | 30 | 55 | 26 | 0.3 |
| 7006 C-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 30 | 55 | 26 | 0.3 |
| 7006 A-UD | Шариковый радиально-упорный подшипник. | 30 | 55 | 26 | 0.3 |
| 7006 A-UO | Шариковый радиально-упорный подшипник. | 30 | 55 | 26 | 0.3 |
| 7006 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 30 | 55 | 26 | 0.3 |
| 7006 C-UO | Шариковый радиально-упорный подшипник. | 30 | 55 | 26 | 0.3 |
| SM7006CP5 | Шариковый радиально-упорный подшипник. | 30 | 55 | 13 | 0.12 |
| 7006 B-UO | Шариковый радиально-упорный подшипник. | 30 | 55 | 26 | 0.3 |
| 7006 B-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 30 | 55 | 26 | 0.3 |
| 7006 B-UD | Шариковый радиально-упорный подшипник. | 30 | 55 | 26 | 0.3 |
| 7006 C-UD | Шариковый радиально-упорный подшипник. | 30 | 55 | 26 | 0.3 |
| 7006CTRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 30 | 55 | 13 | 0.114 |
| 7006 FB/P7 | Механически обработанный сепаратор из стали или специального чугуна. | 30 | 55 | 13 | 0.12 |
| 7006-B-TVP | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. | 30 | 55 | 13 | 0.109 |
| 7006 ATBP4 | Механически обработанный сепаратор из текстолита. | 30 | 55 | 13 | 0.11 |
| 7006CVUJ74 | Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 30 | 55 | 13 | 0.12 |
| 7006 DB/P7 | Шариковый радиально-упорный подшипник. | 30 | 55 | 13 | 0.12 |
| 7006 CTBP4 | Механически обработанный сепаратор из текстолита. | 30 | 55 | 13 | 0.11 |
| 7006A5TRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 30 | 55 | 13 | 0.114 |
| 7006HVUJ74 | Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 30 | 55 | 13 | 0.12 |
| 7006CG/GNP4 | Угол контакта 15°. Класс точности JIS4 / ISO 4. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника. | 30 | 55 | 13 | 0.11 |
| 7006UG/GMP4 | Универсальный подшипник. Класс точности JIS4 / ISO 4. Среднетемпературная пластичная смазка, от –30 до +110 °C. | 30 | 55 | 13 | 0.11 |
Модификации подшипника S7006 FW/HC - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
