Шариковый подшипник QJ 1276 N2MA

Подшипник QJ 1276 N2MA — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 1276, размер 380*680*132 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 380 мм
Наружный диаметр: 680 мм
Ширина: 132 мм
Масса: 220 кг

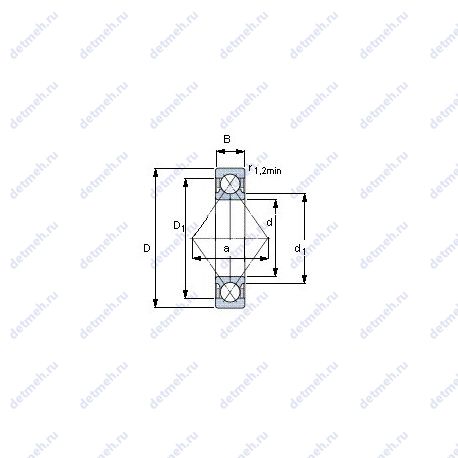

Подшипник QJ 1276 N2MA чертеж — Чертеж подшипника QJ 1276 N2MA

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс QJ — Шариковый подшипник с четырехточечным контактом Суффикс N2 — Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника QJ 1276 N2MA

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Расчетный коэффициент X - 0.54;
Расчетный коэффициент (e) - 1.34;
Расчетный коэффициент (Y)0 - 0.44;
Расчетный коэффициент (Y)1 - 0.47;
Расчетный коэффициент (Y)2 - 0.81;
Расчетный коэффициент ka - 0.9;

Пропускная способность:

Номинальная частота вращения - 900 об/мин;
Предельная частота вращения - 1400 об/мин;
Co (kN) Грузоподъемность статическая - 2850;
C (kN) Грузоподъемность динамическая - 1170;
Динамическая грузоподъемность (C) - 1170 кн;
Статическая грузоподъемность (C0) - 2850 кн;

Прочие характеристики:

b - 25 мм;
da min. - 408 мм;
h - 20.5 мм;
Da max. - 652 мм;
r0 - 3 мм;
Pu (N) Предел усталостной прочности - 52000;
Размеры. мм - 680x380x132;
Граничная нагрузка по усталости (Pu) - 52 кн;
Размер (D1) - 566 мм;
Размер сопряженных деталей (ra max.) - 5 мм;
Размер (d1) - 494 мм;
r1.2 min. - 6 мм;
Размер (a) - 530 мм;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 380;
D (мм) Наружный диаметр - 680;
m (кг) Масса - 220;
В (мм) Ширина - 132;
Внутренний диаметр (d) - 380 мм;
Внутренний диаметр - 680 мм;
Внешний диаметр - 380 мм;
Высота. мм - 132;
Масса - 220 кг;
Наружный диаметр (D) - 680 мм;
Ширина (высота) (B) - 132 мм;

Классификация:

Тела качения - шарики;
Обозначение - qj 1276 n2ma;
Основной тип - шариковый радиально-упорный;
Нагрузка - радиальная и осевая;

В таблице приведены основные размеры подшипника QJ 1276 N2MA, технические характеристики и номинальные значения.

Таблица модификаций подшипника QJ 1276 N2MA

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
QJ1276	Шариковый подшипник с четырех-точечным контактом.	380	680	132	220

Модификации подшипника QJ 1276 N2MA - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Дополнительная информация
