Шариковый подшипник 7212 CD/HCP4A
Подшипник 7212 CD/HCP4A — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 7212, размер 60*110*22 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 60 мм
Наружный диаметр: 110 мм
Ширина: 22 мм
Масса: 0.694 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

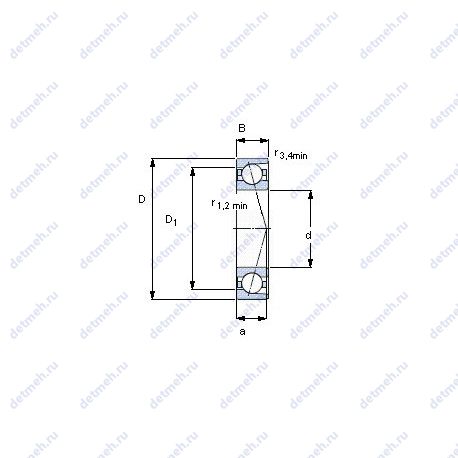

Таблица размеров и характеристик подшипника 7212 CD/HCP4A
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Преднатяг класса C: 158 н/мкм
- Db max.: 105.8 мм
- Диаметр шарика Dw: 14.288 мм
- Количество шариков z: 16
- Преднатяг класса A GA: 215 н
- Преднатяг класса B GB: 430 н
- Преднатяг класса C GC: 860 н
- Преднатяг класса A: 83 н/мкм
- Преднатяг класса B: 113 н/мкм
- количество смазки Gref: 10.08 cm³
- Preload class D GD: 1720 н
- Preload class D: 228 н/мкм
- Pu (N) Предел усталостной прочности: 2240
- ДС grease об/мин Достижимые скорости. смазывание пластичн: 16000
- ДС oil об/мин Достижимые скорости. точечное смазывание: 24000
- Размер сопряженных деталей (ra max.): 1.5 мм
- Размеры. мм: 110x60x22
- Граничная нагрузка по усталости (Pu): 2 кн
- Размер (D1): 93.6 мм
- Размер (d1): 76.4 мм
- r1.2 min.: 1.5 мм
- r3.4 min.: 0.6 мм
- Размер (a): 22.5 мм
- Размер сопряженных деталей (db min): 69 мм
- Da max.: 101 мм
- rb max.: 0.6 мм
- d2: 76.4 мм
- da min.: 69 мм
- dn: 80.1 мм
Исходные данные для расчета:
- Расчетный коэффициент f: 1.07
- Расчетный коэффициент f1: 1
- Расчетный коэффициент f2A: 1
- Расчетный коэффициент f2B: 1.01
- Расчетный коэффициент f2C: 1.03
- Расчетный коэффициент fHC: 1.01
- Расчетный коэффициент f2D: 1.06
- Расчетный коэффициент (f0): 14.9
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 60
- D (мм) Наружный диаметр: 110
- m (кг) Масса: 0.65
- В (мм) Ширина: 22
- Внутренний диаметр: 110 мм
- Внешний диаметр: 60 мм
- Высота. мм: 22
- Масса: 0.694 кг
- Наружный диаметр (D): 110 мм
- Внутренний диаметр (d): 60 мм
- Ширина (высота) (B): 22 мм
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 53
- C (kN) Грузоподъемность динамическая: 67.6
- Динамическая грузоподъемность (C): 57.2 кн
- Статическая грузоподъемность (C0): 46.5 кн
- Максимальная частота вращения в консистентной смазке: 16000 об/мин
- Максимальная частота вращения в воздушно-масляной смазке: 24000 мм/мин
Классификация:
- Тела качения: шарики
- Обозначение: 7212 cd/hcp4a
- Основной тип: шариковый радиально-упорный
- Нагрузка: радиальная и осевая
В таблице приведены основные размеры подшипника 7212 CD/HCP4A, технические характеристики и номинальные значения.
Таблица модификаций подшипника 7212 CD/HCP4A
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7212 | Основное исполнение. | 60 | 110 | 22 | 0.82 |
| 7212C | Угол контакта 15°. | 60 | 110 | 22 | 0.8 |
| 7212-B | Угол контакта 40°. | 60 | 110 | 22 | 0.82 |
| 7212AC | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 60 | 110 | 22 | 0.8 |
| 7212 A | Шариковый радиально-упорный подшипник. | 60 | 110 | 22 | 1.69 |
| 7212WN | Канавка под стопорное кольцо на наружном кольце подшипника. Максимальная грузоподъемность, паз для ввода шариков. | 60 | 110 | 22 | 0.835 |
| 7212BA | Шариковый радиально-упорный подшипник. | 60 | 110 | 22 | 0.81 |
| 7212BG | Универсальный подшипник. | 60 | 110 | 22 | 0.8 |
| 7212DT | Механически обработанный сепаратор из текстолита. | 60 | 110 | 44 | 1.53 |
| 7212DF | Механически обработанный сепаратор из стали или специального чугуна. | 60 | 110 | 44 | 1.53 |
| 7212DB | Угол контакта 40°. | 60 | 110 | 22 | 1.53 |
| 7212CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 60 | 110 | 44 | 1.74 |
| 7212BDB | Угол контакта 40°. | 60 | 110 | 44 | 1.74 |
| 7212CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 60 | 110 | 44 | 1.74 |
| 7212CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 60 | 110 | 44 | 1.74 |
| 7212BDF | Механически обработанный сепаратор из стали или специального чугуна. Угол контакта 40°. | 60 | 110 | 44 | 1.74 |
| 7212CPA | Угол контакта 15 градусов. | 60 | 110 | 22 | 0.82 |
| 7212BEA | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. | 60 | 110 | 22 | 0 |
| 7212BGM | Среднетемпературная пластичная смазка, от –30 до +110 °C. | 60 | 110 | 22 | 0.23 |
| 7212BGA | Группа осевого преднатяга однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют легкий (GA), средний (GB) или тяжелый (GC) осевой преднатяг. | 60 | 110 | 22 | 0.78 |
| 7212BDT | Механически обработанный сепаратор из текстолита. Угол контакта 40°. | 60 | 110 | 44 | 1.74 |
| 7212 ADB | Шариковый радиально-упорный подшипник. | 60 | 110 | 44 | 1.74 |
| 7212 ADT | Механически обработанный сепаратор из текстолита. | 60 | 110 | 44 | 1.74 |
| 7212 BEY | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Штампованный сепаратор из листовой латуни. | 60 | 110 | 22 | 0.83 |
| 7212 BEP | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. | 60 | 110 | 22 | 0.8 |
| 7212 ADF | Механически обработанный сепаратор из стали или специального чугуна. | 60 | 110 | 44 | 1.74 |
| 7212 A-UO | Шариковый радиально-упорный подшипник. | 60 | 110 | 44 | 1.74 |
| 7212 A-UD | Шариковый радиально-упорный подшипник. | 60 | 110 | 44 | 1.74 |
| 7212 B-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 60 | 110 | 44 | 1.74 |
| 7212 B-UO | Шариковый радиально-упорный подшипник. | 60 | 110 | 44 | 1.74 |
| 7212 C-UO | Шариковый радиально-упорный подшипник. | 60 | 110 | 44 | 1.74 |
| 7212 C-UD | Шариковый радиально-упорный подшипник. | 60 | 110 | 44 | 1.74 |
| 7212 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 60 | 110 | 44 | 1.74 |
| 7212 B-UD | Шариковый радиально-упорный подшипник. | 60 | 110 | 44 | 1.74 |
| 7212 C-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 60 | 110 | 44 | 1.74 |
| 7212CTRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 60 | 110 | 22 | 0.779 |
| 7212-B-JP | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Клетка из листовой стали. | 60 | 110 | 22 | 0.782 |
| 7212 BEGAP | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 60 | 110 | 22 | 0.8 |
| 7212 BECBP | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 60 | 110 | 22 | 0.8 |
| 7212 ATBP4 | Механически обработанный сепаратор из текстолита. | 60 | 110 | 22 | 0.8 |
Модификации подшипника 7212 CD/HCP4A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| QJ212-TVP | 60 | 110 | 22 | |||
| QJ 212 N2MA | 60 | 110 | 22 | |||
| QJ 212 N2PHAS | 60 | 110 | 22 |
