Шариковый подшипник 7204 ACD/HCP4A

Подшипник 7204 ACD/HCP4A — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 7204, размер 20*47*14 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 20 мм
Наружный диаметр: 47 мм
Ширина: 14 мм
Масса: 0.09 кг

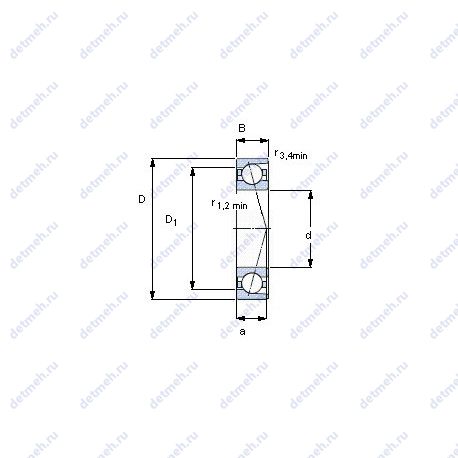

Подшипник 7204 ACD/HCP4A чертеж — Чертеж подшипника 7204 ACD/HCP4A

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах Суффикс ACD — Однорядный с улучшенной конструкцией и углом контакта 25°

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 7204 ACD/HCP4A

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Расчетный коэффициент (спина к спине. лицом к лицу) X2: 0.67
Расчетный коэффициент f2C: 1.03
Расчетный коэффициент f2B: 1.01
Расчетный коэффициент f2A: 1
Расчетный коэффициент f1: 0.99
Расчетный коэффициент f: 1.03
Расчетный коэффициент fHC: 1.01
Расчетный коэффициент (спина к спине. лицом к лицу) Y0: 0.76
Расчетный коэффициент (спина к спине. лицом к лицу) Y2: 1.41
Расчетный коэффициент (спина к спине. лицом к лицу) Y1: 0.92
Расчетный коэффициент (одиночный. тандем) X2: 0.41
Расчетный коэффициент (одиночный. тандем) Y0: 0.38
Расчетный коэффициент (одиночный. тандем) Y2: 0.87
Расчетный коэффициент f2D: 1.06
Расчетный коэффициент (e): 0.68

Прочие характеристики:

Преднатяг класса C GC: 280 н
Преднатяг класса B GB: 140 н
Преднатяг класса A GA: 70 н
Количество шариков z: 11
Диаметр шарика Dw: 7.938 мм
Преднатяг класса A: 68 н/мкм
Преднатяг класса B: 87 н/мкм
Преднатяг класса C: 113 н/мкм
Preload class D GD: 560 н
Preload class D: 149 н/мкм
Pu (N) Предел усталостной прочности: 236
ДС grease об/мин Достижимые скорости. смазывание пластичн: 38000
ДС oil об/мин Достижимые скорости. точечное смазывание: 56000
Размеры. мм: 47x20x14
Граничная нагрузка по усталости (Pu): 0.236 кн
Размер (D1): 38.7 мм
Размер сопряженных деталей (ra max.): 1 мм
Размер (d1): 29.1 мм
r1.2 min.: 1 мм
r3.4 min.: 0.3 мм
Размер (a): 15 мм
Размер сопряженных деталей (db min): 25.6 мм
Da max.: 41.4 мм
rb max.: 0.3 мм
d2: 29.1 мм
da min.: 25.6 мм
dn: 31.1 мм
количество смазки Gref: 1.539 cm³
Db max.: 44.6 мм

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр: 20
D (мм) Наружный диаметр: 47
m (кг) Масса: 0.089
В (мм) Ширина: 14
Внутренний диаметр: 47 мм
Внешний диаметр: 20 мм
Высота. мм: 14
Масса: 0.09 кг
Наружный диаметр (D): 47 мм
Внутренний диаметр (d): 20 мм
Ширина (высота) (B): 14 мм

Пропускная способность:

Co (kN) Грузоподъемность статическая: 5.6
C (kN) Грузоподъемность динамическая: 11.4
Динамическая грузоподъемность (C): 11.4 кн
Статическая грузоподъемность (C0): 5.6 кн
Максимальная частота вращения в консистентной смазке: 38000 об/мин
Максимальная частота вращения в воздушно-масляной смазке: 56000 мм/мин

Классификация:

Нагрузка: радиальная и осевая
Тела качения: шарики
Обозначение: 7204 acd/hcp4a
Основной тип: шариковый радиально-упорный

В таблице приведены основные размеры подшипника 7204 ACD/HCP4A, технические характеристики и номинальные значения.

Таблица модификаций подшипника 7204 ACD/HCP4A

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
7204B	Угол контакта 40°.	20	47	14	0.11
7204C	Угол контакта 15°.	20	47	14	0.11
7204W	Максимальная грузоподъемность, паз для ввода шариков.	20	47	14	0.104
7204 A	Шариковый радиально-упорный подшипник.	20	47	14	0.113
7204DF	Механически обработанный сепаратор из стали или специального чугуна.	20	47	28	0.2
7204AC	Однорядный радиально-упорный шарикоподшипник с углом контакта 25°.	20	47	14	0.11
7204DT	Механически обработанный сепаратор из текстолита.	20	47	28	0.2
7204DB	Угол контакта 40°.	20	47	14	0.2
S7204B	Керамический материал.	20	47	14	0.1
7204WN	Канавка под стопорное кольцо на наружном кольце подшипника. Максимальная грузоподъемность, паз для ввода шариков.	20	47	14	0.104
7204BA	Шариковый радиально-упорный подшипник.	20	47	14	0.11
7204AP	Шариковый радиально-упорный подшипник.	20	47	14	0.1
7204BG	Универсальный подшипник.	20	47	14	0.11
7204BGA	Группа осевого преднатяга однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют легкий (GA), средний (GB) или тяжелый (GC) осевой преднатяг.	20	47	14	0.11
NC7204V	Бессепараторный подшипник.	20	47	14	0
7204CPA	Угол контакта 15 градусов.	20	47	14	0.112
7204CDB	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°.	20	47	28	0.226
7204CDF	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна.	20	47	28	0.226
7204BDF	Механически обработанный сепаратор из стали или специального чугуна. Угол контакта 40°.	20	47	28	0.226
7204CDT	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита.	20	47	28	0.226
7204BDB	Угол контакта 40°.	20	47	28	0.226
7204BDT	Механически обработанный сепаратор из текстолита. Угол контакта 40°.	20	47	28	0.226
7204BEA	Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией.	20	47	14	0
7204 ADF	Механически обработанный сепаратор из стали или специального чугуна.	20	47	28	0.226
7204 ADT	Механически обработанный сепаратор из текстолита.	20	47	28	0.226
7204 ADB	Шариковый радиально-упорный подшипник.	20	47	28	0.226
7204 BEP	Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией.	20	47	14	0.11
7204 A-UO	Шариковый радиально-упорный подшипник.	20	47	28	0.226
7204 B-UD	Шариковый радиально-упорный подшипник.	20	47	28	0.226
7204 B-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	20	47	28	0.226
7204B-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	20	47	14	0.1
7204-B-JP	Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Клетка из листовой стали.	20	47	14	0.106
7204 A-UD	Шариковый радиально-упорный подшипник.	20	47	28	0.226
7204 C-UD	Шариковый радиально-упорный подшипник.	20	47	28	0.226
7204 C-UO	Шариковый радиально-упорный подшипник.	20	47	28	0.226
7204 C-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	20	47	28	0.226
7204 A-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	20	47	28	0.226
7204 B-UO	Шариковый радиально-упорный подшипник.	20	47	28	0.226
7204CTRSU	Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	20	47	14	0.104
7204 BEGBP	Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Группа осевого преднатяга однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют легкий (GA), средний (GB) или тяжелый (GC) осевой преднатяг.	20	47	14	0.11

Модификации подшипника 7204 ACD/HCP4A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
